GaN材料，在光電行業有哪些應用？

導語

隨著小米推出GaN（GaN）充電器，GaN這種半導體材料開始走進大家的視野，成為今年備受關注的熱門材料之一，在GaN產業鏈上產生鯰魚效應。

GaN除了快充細分領域，在微波射頻、電力電子和光電子等領域同樣有其用武之地。就像2017年iPhone的3D傳感應用帶動了上游垂直腔面發射激光器(VCSEL)的快速發展，如今快充市場的普及，是否會推動GaN材料的產業化進程？

那就跟隨我們，一起來了解下GaN及其產業情況吧。

GaN是什么？

首先，讓我們從他的名稱開始了解。GaN是一種新型的半導體材料，中文名為GaN，英文名為 Gallium nitride，簡稱GaN。

它是氮和鎵的化合物，從性質上來說，它是一種非常堅硬的材料，具有纖鋅礦晶體結構。早在1990年，GaN就被經常用于發光二極管中。不過當時因?yàn)橹谱鞴に囯y度高，所以并沒有被推廣使用。除了是一種直接能隙（Direct Bandgap）的半導體，它也是一種寬禁帶半導體材料。在半導體材料中，與碳化硅（SiC）同被稱為“第三代半導體材料”。

小知識

1

第一代半導體材料：主要是指硅（Si）、鍺元素（Ge）半導體材料。

2

第二代半導體材料：主要是指化合物半導體材料，如砷化鎵（GaAs）、銻化銦（InSb）；三元化合物半導體，如GaAsAl、GaAsP；還有一些固溶體半導體，如Ge-Si、GaAs-GaP；玻璃半導體（又稱非晶態半導體），如非晶硅、玻璃態氧化物半導體；有機半導體，如酞菁、酞菁銅、聚丙烯腈等。

3

第三代半導體材料：主要以碳化硅（SiC）氮化鎵（GaN）、氧化鋅（ZnO）、金剛石、氮化鋁（AlN）為代表的寬禁帶半導體材料。

GaN有哪些優勢？

與半導體材料中第一代的Si以及第二代的GaAs等相比，GaN功率器件的性能具有明顯優勢。

01

轉換效率高

與硅這種材料進行比較，GaN的禁帶寬度是其三倍，禁帶寬度大（3.4 eV），熱導率高（1.3 W/cm-K），因此工作溫度高，擊穿電壓高，抗輻射能力強。禁帶寬度是半導體的一個重要特征參量，被束縛的電子要成為自由電子或者空穴，就必須獲得足夠能量從價帶躍遷到導帶，這個能量的最小值就是禁帶寬度。

這就意味著GaN可以承受更高的電壓，有更好的導電能力。因此，在相同體積下，GaN比硅的效率高出不少。如果GaN替換現在所有電子設備，可能會讓電子產品的用電量再減少10%或者25%。

02

工作頻率高

同樣是與硅器件相比，GaN的工作頻率比硅高20倍左右。以數據來看的話，GaN可以工作在高頻段，這就使得整個電路的開關工作頻率從原來的50-60 kHz，提高到200-500 kHz及以上。開關頻率是指充電頭內部晶閘管,可控硅等電子元件,每秒可以完全導通、斷開的次數。開關頻率高可減小變壓器和電容的體積，有助于減小充電頭的體積和重量。

03

工藝兼容性強

GaN器件是平面器件，與現有的Si半導體工藝兼容性強，因此更容易與其他半導體器件集成。有廠商已經實現了驅動IC和GaN開關管的集成，進一步降低用戶的使用門檻。

Yole Developpement功率電子暨化合物半導體事業單位經理PierricGueguen認為，碳化硅主要適用于600 V以上的高功率應用，GaN則適用于200-600V中功率應用。根據Yole的預測，到了2020年，GaN將進一步往600-900V發展，勢必會開始與碳化硅產生競爭關系。

GaN能應用在哪些領域？

01

消費電子中的應用

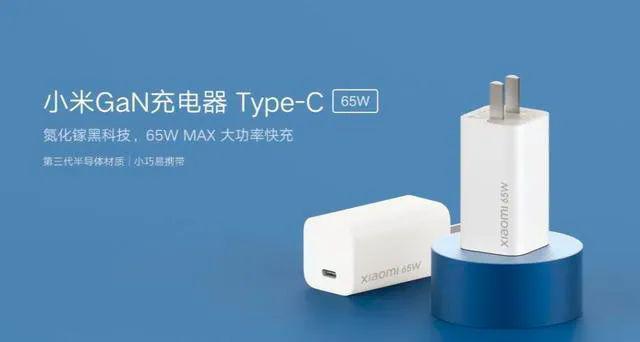

小米GaN充電器

今年一月美國的CES展會上，參展的GaN充電器已經多達66款，華為、三星、蘋果、海思、中興微電子、華為、vivo等都有涉足。據Yole Developpement預計，2024年GaN電源市場產值將超過3.5億美元，年復合成長率達85%，當中，GaN快充是推動產業發展的主要力量。

02

5G射頻技術中的應用

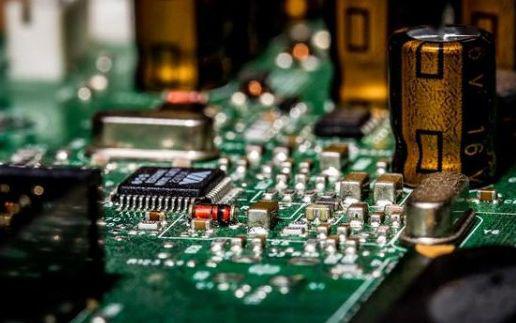

GaN射頻器件

5G時代通訊頻段向高頻遷移，基站及通信設備對射頻器件高頻性能的要求也在不斷提高。當前基站與無線回傳系統中使用的大功率射頻器件（功率大于3 W），主要有基于三種材料生產的器件：傳統的LDMOS（橫向擴散MOS）、砷化鎵（GaAs），以及新興的GaN。

5G要求更高的功率、高達100 GHz的頻率范圍和更高的效率的目標，GaN器件能提供下一代高頻電信網絡所需的功率/能效等級，其寬帶性能讓GaN大有用武之地。針對未來的大型基站功率放大器，GaN高電子遷移率晶體管（HEMT）已成為備選技術。

03

無人駕駛技術中的應用

自動駕駛中手勢控制

我們知道激光雷達使用激光脈沖快速形成三維圖像或?yàn)橹車h(huán)境制作電子地圖，速度與精確都是重要指標。

要實現傳感器和攝像頭之間的最佳搭配，尋求成本控制與可以大批量生產的前提下，最大限度的提升對周?chē)h(huán)境的感知和視覺能力，GaN的應用能夠起到良好效果。

GaN場效應晶體管相較MOSFET器件而言，開關速度快十倍，這就能夠讓LiDAR系統具備優越的解像度及更快速反應時間等優勢，可實現優越的開關轉換，因此可推動更高準確性。這些性能推動全新及更廣闊的LiDAR應用領域的出現，包括支持電玩應用的偵測實時動作、以手勢驅動指令的計算機及自動駕駛汽車等應用。

04

在國防工業中的應用

GaN近年來已經成為在軍事應用中啟用更高性能系統的關鍵組件，例如有源電子掃描陣列（AESA）雷達和電子戰系統，都需要更大功率、更小體積和更有效的熱管理。美國的雷神（Raytheon）、諾斯洛普·格魯門（Northrop Grumman）、洛克希德馬?。↙ockheed Martin）等，歐洲的UMS、空中客車（Airbus）、薩博（Saab）等，以及中國電子科技集團公司（CETC），都在推動GaN的應用。

此外，GaN在水下通信、激光顯示、醫療方面等都具有重要應用價值。

GaN的產業發展

GaN的應用從20世紀90年代開始，首先在LED領域大放異彩。目前，GaN已經擁有了足夠廣闊的應用空間。作為第三代半導體新技術，也受到眾多企業的熱捧。

我們從GaN產業鏈來看，包括上游材料（包括襯底與外延）、中游的器件與模組、下游的系統和應用。

在上游襯底領域，主要由日本和美國公司主導。例如，日本的住友電氣、三菱化學、古河電氣等；國內實現產業化的企業包括蘇州納米所的蘇州納維和北京大學的東莞市中鎵半導體、以及中晶半導體等。

外延片領域，國外企業主要有日本同和、日本NTT-AT 、EpiGaN（已被法國Soitec收購）、英國IQE公司等。國內則有有蘇州晶湛、蘇州能華和世紀金光，聚力成半導體等。

GaN射頻器件領域，國外企業主要有日本住友電工、美國科銳；國內主要有東莞中晶、珠海英諾賽科、三安集成、蘇州能訊。其中，英諾賽科是目前全球首家采用8英寸增強型硅GaN外延與芯片大規模量產的企業，也是躋身GaN產業第一梯隊的國產半導體企業代表，前景可期。

GaN電子器件中，包括國外德國英飛凌、美國安森美；國內蘇州能華、大連芯冠、蘇州捷芯威。

GaN功率器件中，國外有德國英飛凌、美國安森美、美國德州儀器、美國Navitas、美國Power Integrations、加拿大GaN Systems；國內華潤微電子、杭州士蘭微。其中，納微半導體（Navitas）可為移動、消費、企業和新能源市場提供更小、更高能效和更低成本的電源。此次小米65WGaN充電器的核心器件采用的正是納微半導體的NV6115和NV6117 GaNFast功率IC。而2019年9月，OPPO發布的65W 基于SuperVOOC 2.0技術的GaN快充采用的則是Power Integrations的PowiGaN系列的GaN芯片。

GaN光電器件中，代表公司有日本東芝，國內有三安光電、中蕊光電、聚芯光電、晶能光電。

一直以來，不論是科研界還是產業界，都在不斷提升和改進GaN在各種器件中的應用效率，GaN光柵耦合器、GaN激光器、GaN光柵偏振分?jǐn)?shù)器、GaN基發光二極管、GaN基LED、GaN功率放大器等各種可以使用的場景都可以看到它的身影。2016年，歐司朗發布了最新款的GaN邊發射激光器，其電光轉化效率為在20%左右。所以，未來我們的研究方向可能還是不斷提高其電光轉換效率。有行業專家認為，未來GaN EELD的目標是將效率從當前30%提高到60%以上，前景可觀。你認為呢？
