TEM（高分辨透射電鏡）怎么用DM軟件測量與標定晶面間距

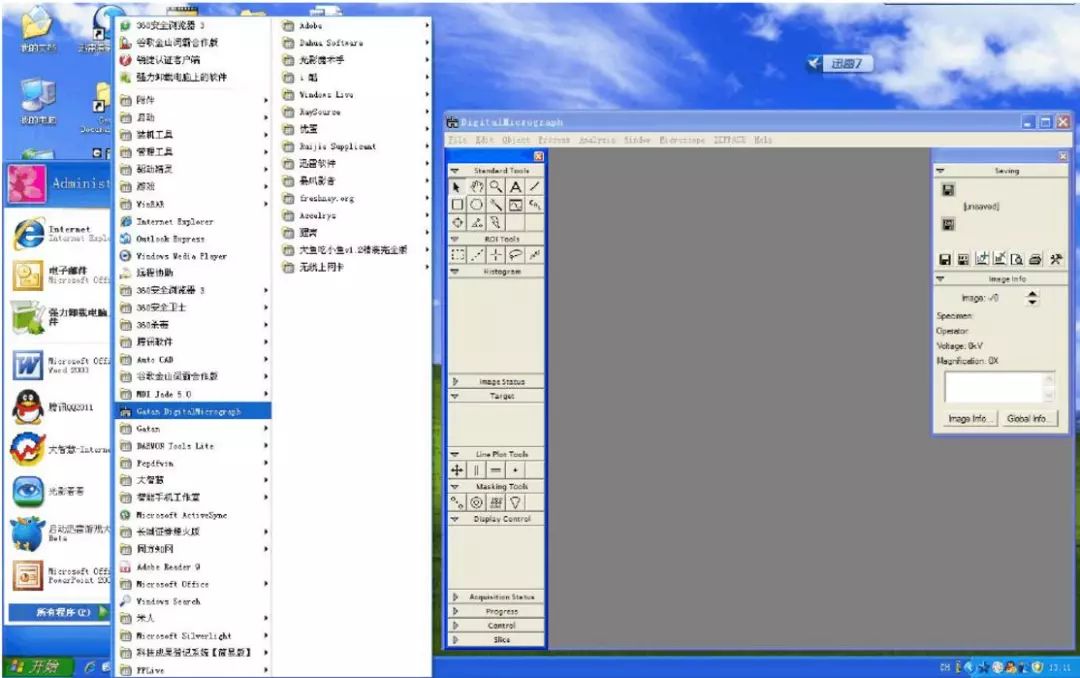

1. 打開DigitalMicrograph軟件

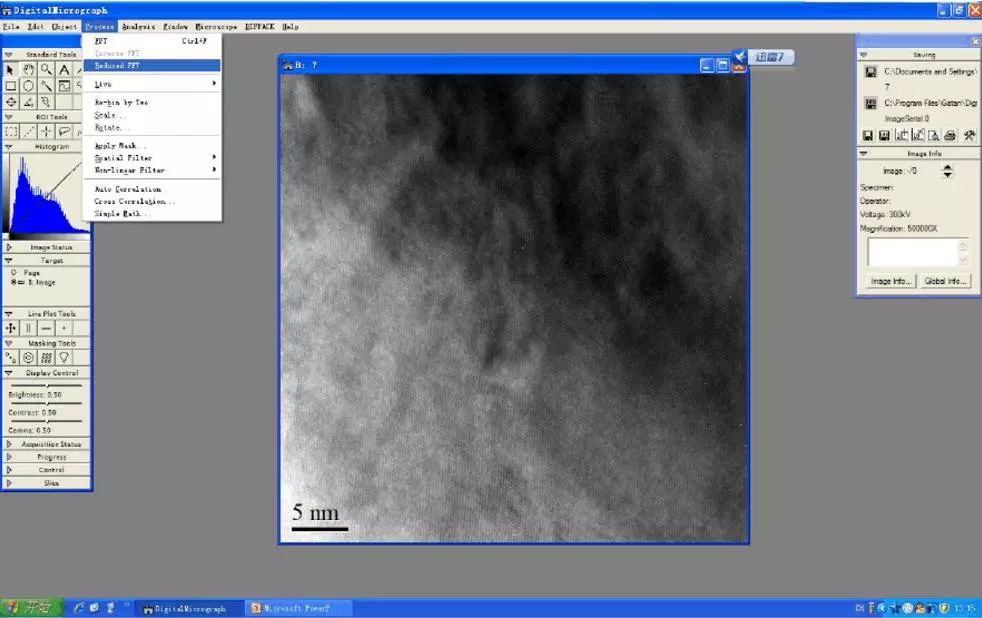

2. 采用DigitalMicrograh軟件打開**.dm3圖片，并進行傅立葉變換。

注意：**.dm3圖片是投射分析產生的原始圖片，一定要保存，可進一步分析。

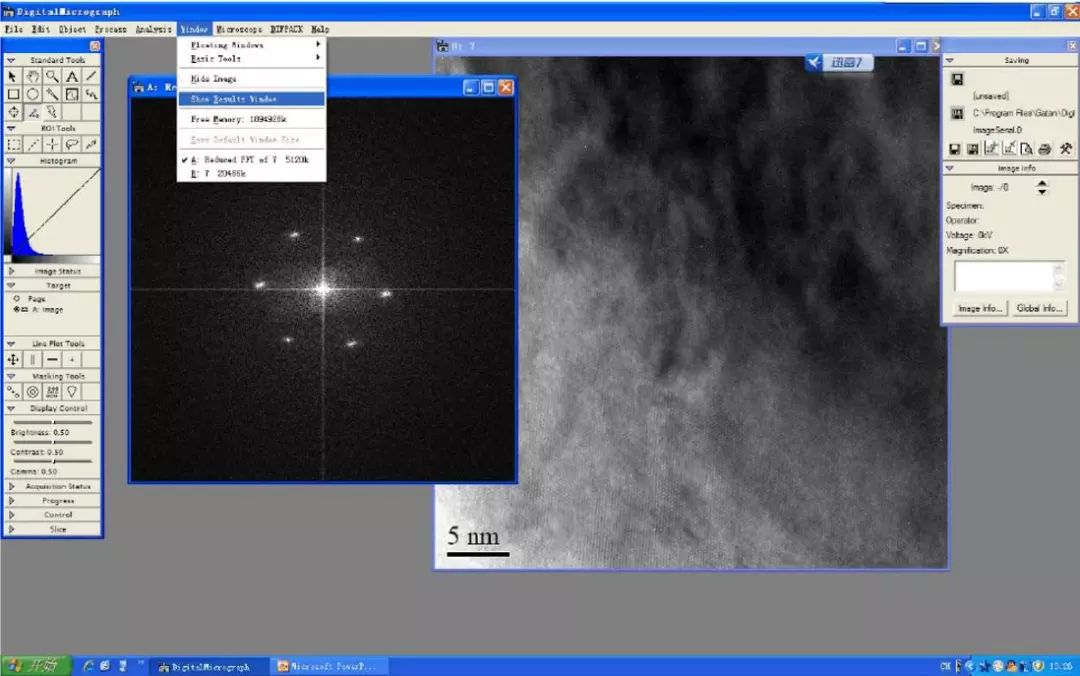

3. 進行傅里葉變換后產生如圖所示衍射花樣。

4. 對傅里葉變換后產生的衍射花樣進行標定。

注意：先點擊工具欄中的“角度”按鈕，然后依次用鼠標點擊衍射光斑的中心位置，這樣每一個光斑到中心點的距離就是與其垂直晶面的晶面間距。

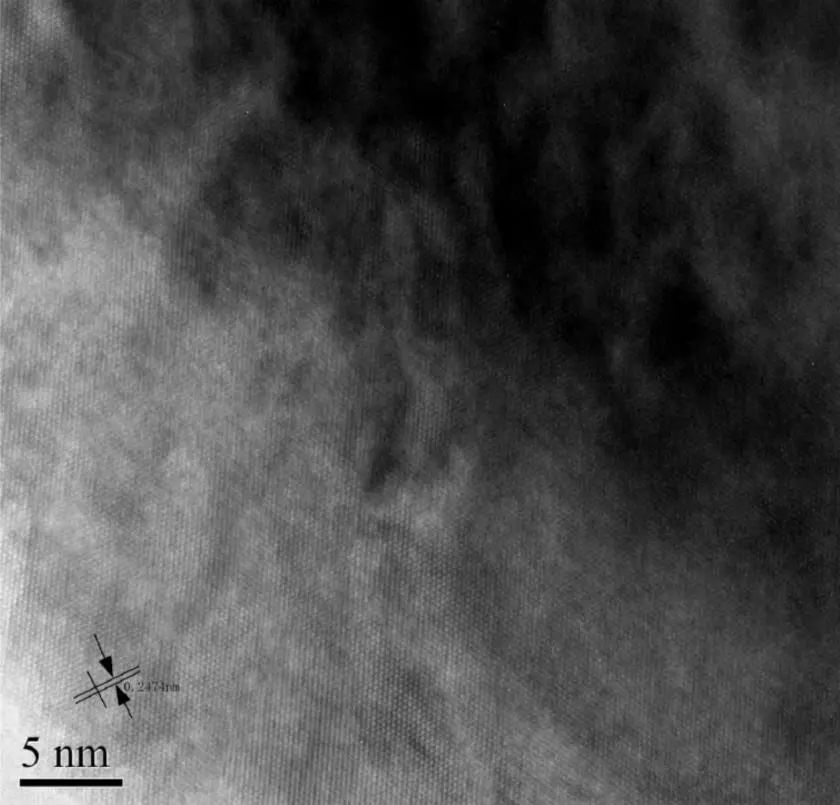

5. 在高分辨圖中進行晶面間距的標定。

注意：先點擊工具欄中的“直線”按鈕，然后用鼠標點擊兩個對稱的衍射光斑，這樣就產生一條直線，這條直線可移動到高分辨相中，在高分辨相中找出與直線垂直的原子面并繼續(xù)用直線工具標識，用箭頭工具指定該晶面，并輸入晶面間距值。

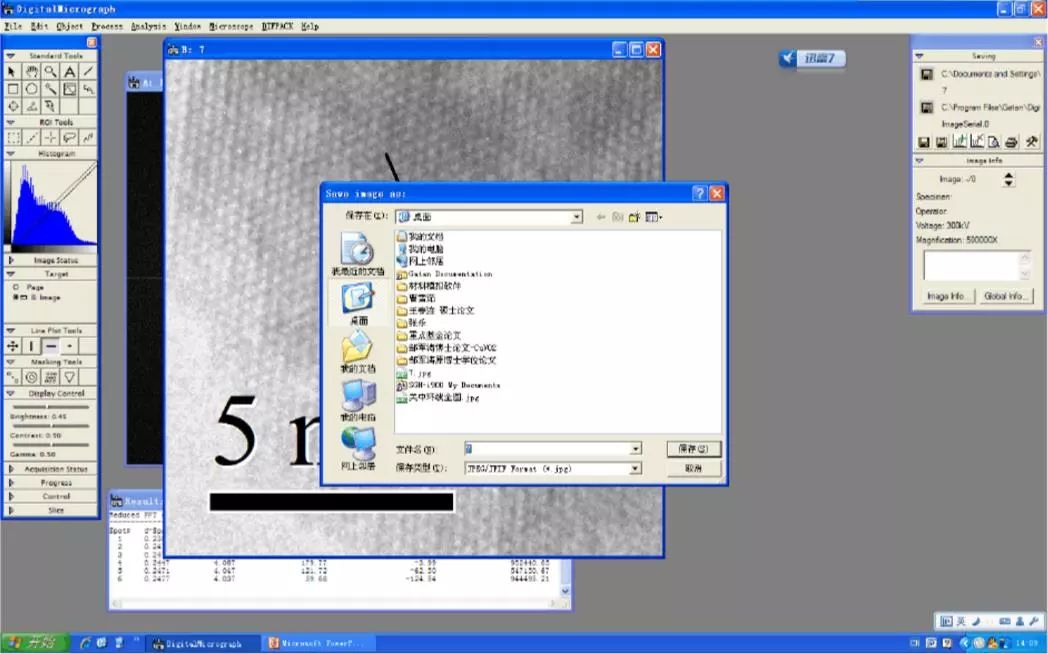

6. 將標定好的高分辨圖dm3轉成jpg格式。

這個技能你GET到了嗎？
