掃描電鏡的原理

掃描電鏡全稱掃描電子顯微鏡，是一種大型精密儀器，它是機械學、光學、電子學、熱學、材料學、真空技術等多門學科的綜合應用。從結構上看，掃描電鏡主要由七大系統組成，即電子光學系統、探測、信號處理、顯示系統、圖像記錄系統、樣品室、真空系統、冷卻循環水系統、電源供給系統。

掃描電鏡簡介

　　掃描電鏡是對樣品表面形態進行測試的一種大型儀器。當具有一定能量的入射電子束轟擊樣品表面時，電子與元素的原子核及外層電子發生單次或多次彈性與非彈性碰撞，一些電子被反射出樣品表面，而其余的電子則滲入樣品中，逐漸失去其動能，Z后停止運動，并被樣品吸收。

　　在此過程中有99%以上的入射電子能量轉變成樣品熱能，而其余約1%的入射電子能量從樣品中激發出各種信號。這些信號主要包括二次電子、背散射電子、吸收電子、透射電子、俄歇電子、電子電動勢、陰極發光、X射線等。掃描電鏡設備就是通過這些信號得到訊息，從而對樣品進行分析的。

掃描電鏡的工作原理

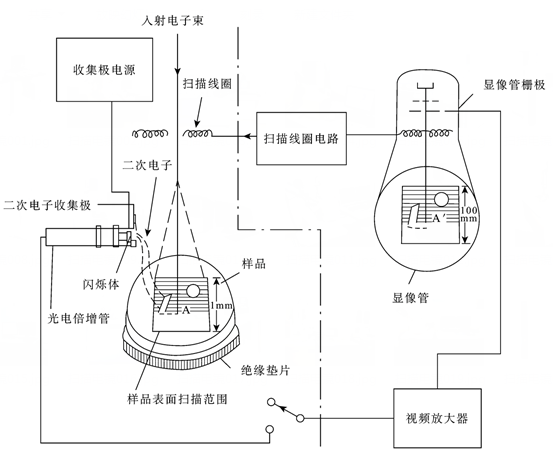

　　由下圖我們可以看出，從掃描電鏡燈絲發射出來的熱電子，受2-30KV電壓加速，經兩個聚光鏡和一個物鏡聚焦后，形成一個具有一定能量，強度和斑點直徑的入射電子束，在掃描線圈產生的磁場作用下，入射電子束按一定時間、空間順序做光柵式掃描。

　　由于掃描電鏡入射電子與樣品之間的相互作用，從樣品中激發出的二次電子通過收集極的收集，可將向各個方向發射的二次電子收集起來。這些二次電子經加速并射到閃爍體上，使二次電子信息轉變成光信號，經過光導管進入光電倍增管，使光信號再轉變成電信號。這個電信號又經視頻放大器放大，并將其輸入到顯像管的柵極中，調制熒光屏的亮度，在熒光屏上就會出現與試樣上一一對應的相同圖像。入射電子束在樣品表面上掃描時，因二次電子發射量隨樣品表面起伏程度(形貌)變化而變化。

　　掃描電鏡視頻放大器放大的二次電子信號是一個交流信號，用這個交流信號調制顯像管柵極電，其結果在顯像管熒光屏上呈現的是一幅亮暗程度不同的，并反映樣品表面起伏程度(形貌)的二次電子像。

　　應該特別指出的是：掃描電鏡入射電子束在樣品表面上掃描和在熒光屏上的掃描必須是“同步”，即必須用同一個掃描發生器來控制，這樣就能保證樣品上任一“物點”樣品A點，在顯像管熒光屏上的電子束恰好在A’點即“物點”A與“像點”A’在時間上和空間上一一對應。通常稱“像點”A’為圖像單元。顯然，一幅圖像是由很多圖像單元構成的。

　　掃描電鏡除能檢測二次電子圖像以外，還能檢測背散射電子、透射電子、特征x射線、陰極發光等信號圖像。其成像原理與二次電子像相同。

　　在進行掃描電鏡觀察前，要對樣品作相應的處理。掃描電鏡樣品制備的主要要求是：盡可能使樣品的表面結構保存好，沒有變形和污染，樣品干燥并且有良好導電性能。

掃描電鏡的技術特點

　　掃描電鏡測試技術特點主要有：

　　1、聚焦景深大。掃描電鏡的聚焦景深是實體顯微鏡聚焦景深的50倍，比偏反光顯微鏡則大500倍，且不受樣品大小與厚度的影響，觀察樣品時立體感強。

　　2、二次電子掃描圖像的分辨率優于100埃，比實體顯微鏡高200倍?？梢灾苯佑^察礦物、巖石等的表面顯微結構特征，清晰度好。

　　3、掃描電鏡放大倍數在14～100000倍內連續可調。填補了光學顯微鏡和電子顯微鏡之間放大倍數的空白，便于在低倍下尋找位置，在高倍下詳細觀察，且不用重新對焦，易于了解局部和整體之間的相互聯系。

　　4、不破壞樣品，制樣方便，樣品大小幾乎不受限制。

　　5、掃描電鏡是一種有效的理化分析工具，通過它可進行各種形式的圖像觀察、元素分析、晶體結構分析。

　　掃描電鏡特殊之處在于把來自二次電子的圖像信號作為時像信號，將一點一點的畫面“動態”地形成三維的圖像。
