聚焦離子束掃描電子顯微鏡（FIB-SEM） 二維碼

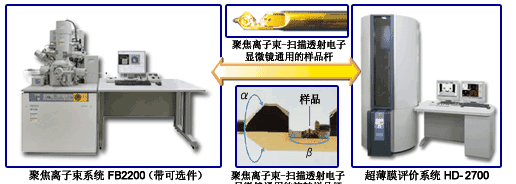

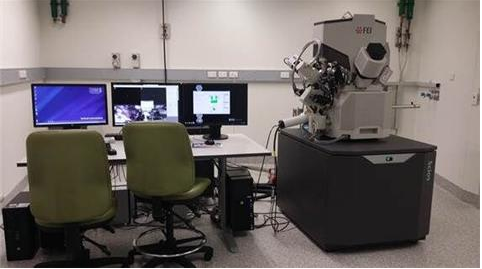

發表時間：2020-10-13 10:06作者：鑠思百檢測來源：鑠思百檢測 鑠思百檢測可提供FIB制樣服務，具體聯系客服。 這里用到了兩項技術FIB-SEM和3D-SR，原理上分開理解一下。FIB-SEM的全稱叫Cyro-Focused Ion Beam Scanning Electron Microscopy，我們知道SEM是利用聚焦電子束掃描樣品的表面來產生樣品表面的圖像，不同的是，這里在電子束的基礎上添加了一個聚焦離子束，它的作用是對樣品進行表面刻蝕，每次刻蝕完SEM就立馬對新的表面進行掃描成像，這樣無縫的銜接就實現了一個三維的SEM成像效果 (裝置如圖)。
FIB-SEM原理 圖片來源于Briggman and Bock, Curr. Op. in Neurobiol. 2012 與它類似的另外一項技術叫3D EM by diamond knife serial array，目的是類似的，都想通過這種切片的方法來實現3D的掃描成像，不同之處在于后者不用離子束而是用刀，可以看這張圖，這樣一層一層削沒辦法做到離子束刻蝕那樣可控，效果上自然會差一些。
3D EM by diamond knife serial array 我猜有人會說，為什么不用冷凍電鏡呢？作者這里也提到了，冷凍電鏡雖然可以提供亞納米級得三維分辨率，但一般來說只能拿它來分析一些亞微米厚度的細胞切片或者提取出來的一些生物大分子。所以想對整個細胞成像，冷凍電鏡并不是最佳選擇。 那么問題來了，EM分辨率上自然好過LM，但是大家都看過SEM效果，一般來說就是一張灰度圖，雖然后續可以添上偽彩之類的。所以缺點是特異性比較差，沒辦法識別到準確結構或者蛋白的分布。因此為了實現特異性的結構可視化，且要具備較高的分辨率，作者這里選擇與超分辨成像技術進行聯用。之前的研究中，在涉及到光學顯微鏡與電子顯微鏡聯用，特別是需要化學固定時，一般會在LM熒光保留度，EM染色致密度以及結構完整性之間進行權衡。所以這里作者也是花了心思，希望能避免這種妥協。 驚喜的是，他們發現如果不采用化學固定（例如常用的4%的多聚甲醛），而通過高壓冷凍固定的方法，可以得到更好的亞結構保存度，而且在進行熒光超分辨成像時可以提供更佳的成像對比度（低溫下噪聲被很好地抑制了）。同時也能避免化學固定對后續電鏡成像的影響，同時因?yàn)檫@套系統中電鏡和光學成像是分開采集的，樣品也無需同時進行熒光和EM染色，protocol也是完全獨立的。 這是整個系統的實現流程以及原理圖。 系統原理圖 細胞通過正常方法培養在蓋玻片上，通過高壓冷凍固定并轉移至低溫?zé)晒怙@微鏡進行超分辨熒光成像。這里采用了兩種超分辨成像技術，SIM和SMLM（原理這里略過了，網上應該很容易搜到），SIM的優點是成像速度快，但是分辨率不及SMLM。光學成像完成后，需要對樣品EM染色，并將其嵌入到樹脂中用來實現后續的FIB-SEM成像。最后一步是需要將LM和EM的成像結果align到一起，實現一張全細胞的多模式成像。給大家看一下大概的成像效果，左邊是FIB-SEM成像，右邊是冷凍SMLM，分別標記的是COS-7細胞的內質網（綠色）和線粒體（品紅色）。 FIB-SEM與Cryo-SMLM聯用 原理差不多是這樣，接下來就具體介紹了這項技術在觀察亞細胞結構方面得天獨厚的優勢。例如用FIB-SEM可以看到各種形貌和尺寸的囊泡分散在細胞各處，但是他們有可能是過氧化物酶體、溶酶體、核內體等各種形式的囊泡，這時候借助于熒光標記，就可以區分出具體某一種囊泡。他們還發現尺寸小于0.01立方米的過氧化物酶體通常呈近球形，這可能是表面張力會驅使其呈現出更小的表面積。但隨著體積增大，它們會更傾向于呈現出片狀，碗狀或者中空結構。作者猜測這也可能是為了調節過氧化物酶體內的反應動力學速率。當然還有一些不規則結構的過氧化氫酶體，它們一般會跟跟其他細胞器靠得很近，這些組裝可能可以促進不同的細胞器之間的貨物轉移，如過氧化物酶體和線粒體之間脂肪酸的連續分解。 不同尺寸過氧化物酶體呈現出不一樣的形貌 除此之外，這套系統還可以用來觀察染色質結構域及其在神經元分化過程中的重組，這部分感興趣的大家可以看下文章。 總結部分，作者對這套系統提出了改進設想，希望能在冷凍之前進行活細胞成像，這樣可以觀察到更多的動態細節，同時可以促進其在藥理學、光遺傳學等方面的應用。但目前還沒辦法做到實時成像到快速冷凍之間的完美過渡。即使是這樣，目前這套設備已經足夠用于解決多種生物學問題。 |
