怎么用DigitalMicrograph（DM）軟件給SEM圖添加標尺

在日常的材料測試表征中，掃描電子顯微鏡（SEM）是使用頻率最高的儀器之一，對于電鏡照片來說，其中最重要的就是標尺，通過標尺可以對材料的尺寸進行定量分析，因此必不可少。但是，有時由于操作失誤等原因保存的圖片中沒有原始標尺，如果重新拍照，那就太費時費力了。在這里，鑠思百小編教大家一招，利用DigitalMicrograph（DM）讓沒有標尺的電鏡照片也能快速準確地添加標尺，下面一起學習吧：

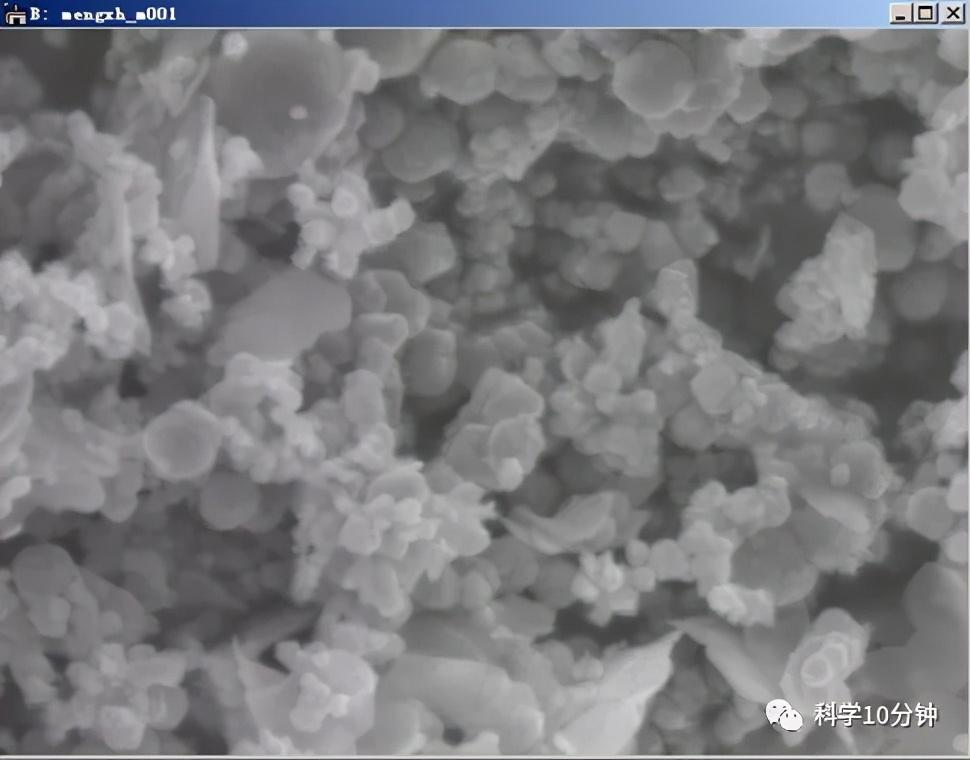

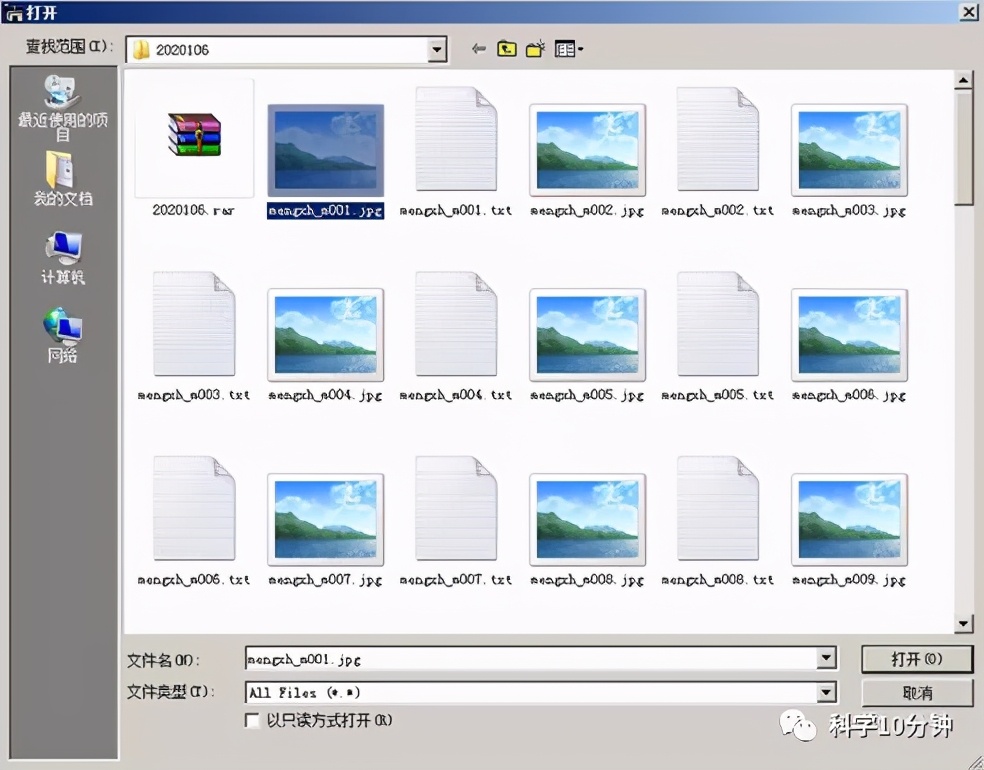

1. 首先點擊File—Open（圖1），選擇要處理的圖片及同名的TXT文件，點擊打開（圖2），如圖所示（圖3-4）

圖1

圖2

圖3

圖4

2. 在圖4中找到PixelSize，復制后面的數字（本例中為1.240234）

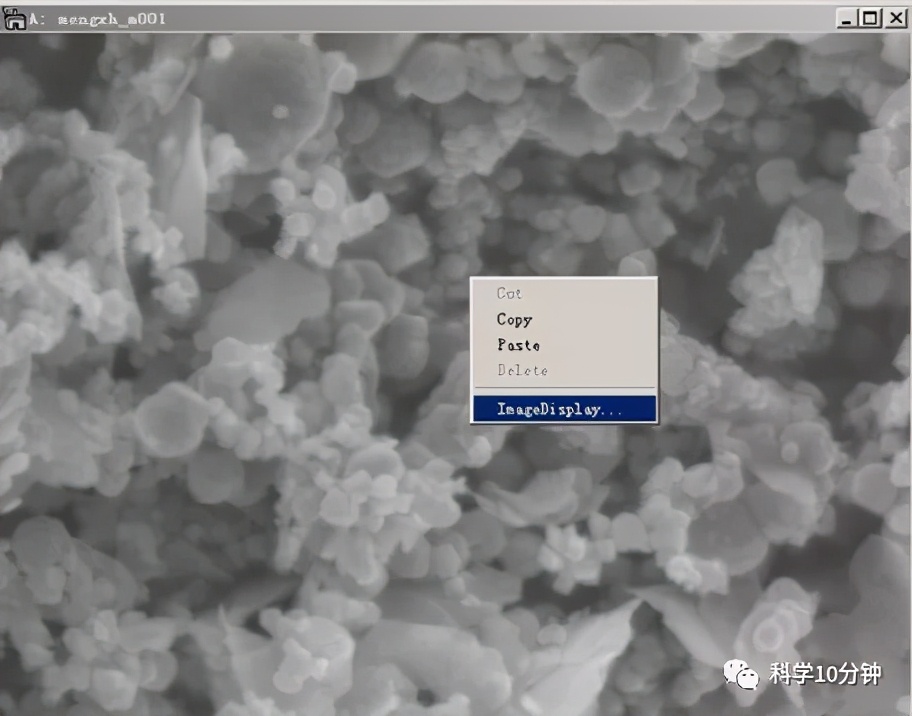

3. 在圖片上點擊右鍵，選擇ImageDisplay（圖5），然后點擊Calibration，將Dimension中Scale處的數字改為步驟2中復制的PixelSize（本例中為1.240234），并在最后的Units處輸入標尺的單位（本例中為nm）（圖6），然后點擊OK

圖5

圖6

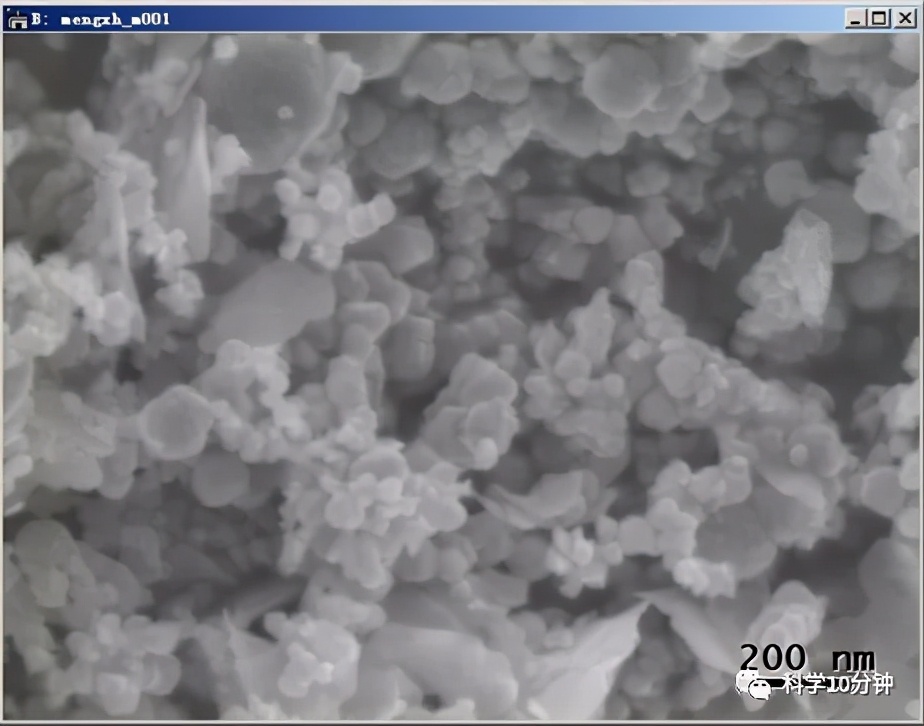

4. 點擊Edit—Data Bar—Add Scale Marker（圖7），就會出現標尺（圖8）

圖7

圖8

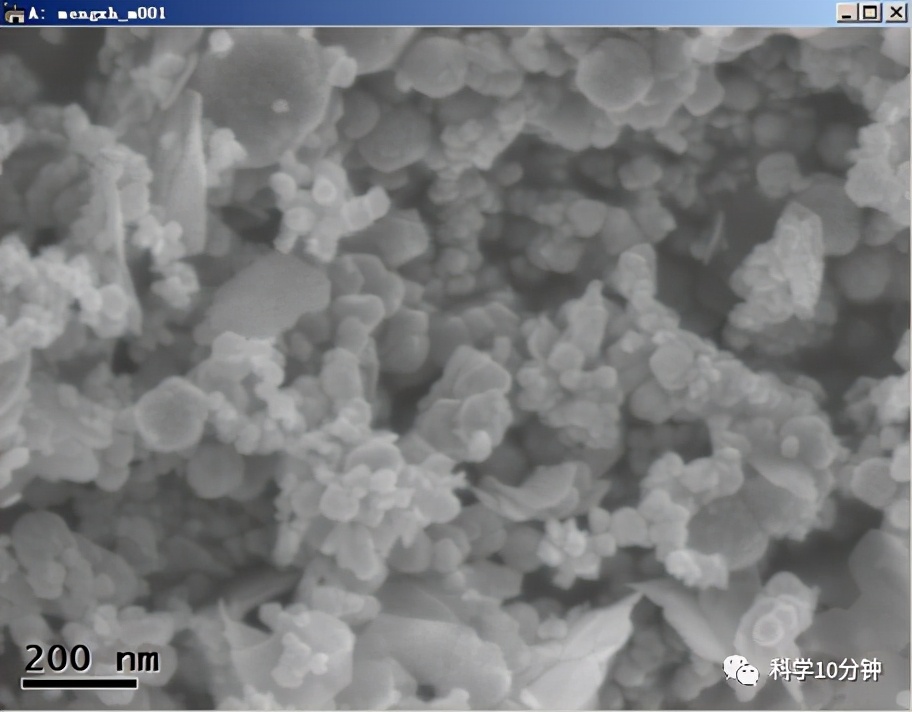

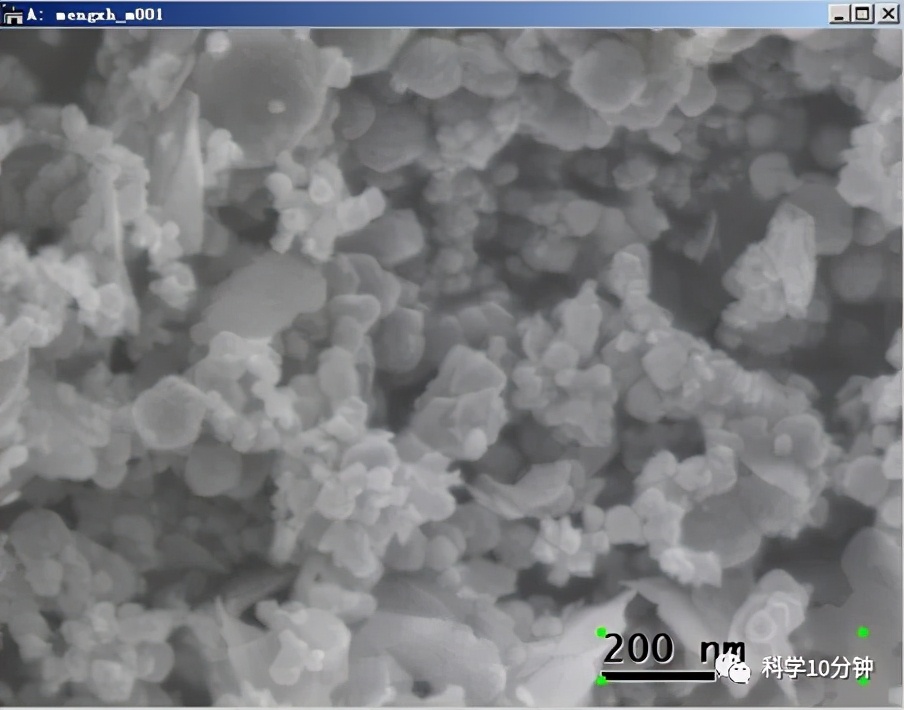

5. 點擊標尺，就可以拖動標尺的位置，然后四角會出現綠色的方塊，點擊拖拽方塊可以調整標尺的大小和長度（圖9），最后根據需要調整到合適的位置和大小即可（圖10）

圖9

圖10

以上是掃描電子顯微鏡（SEM）圖譜用DigitalMicrograph（DM）加注標尺的相關介紹，更多測試需求請聯系鑠思百檢測。
