在使用Origin繪圖的過程中，經常需要對曲線做準確的切線。但是我們卻找不到給曲線繪制切線的功能。今天鑠思百檢測就與大家分享一下如何在Origin中對曲線做準確的切線！

導入數據并繪制曲線

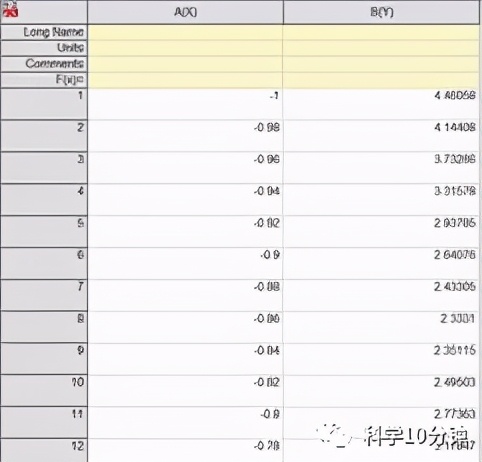

在Sheet表格中導入一組數據，選中數據，繪制曲線并美化。

添加切線插件

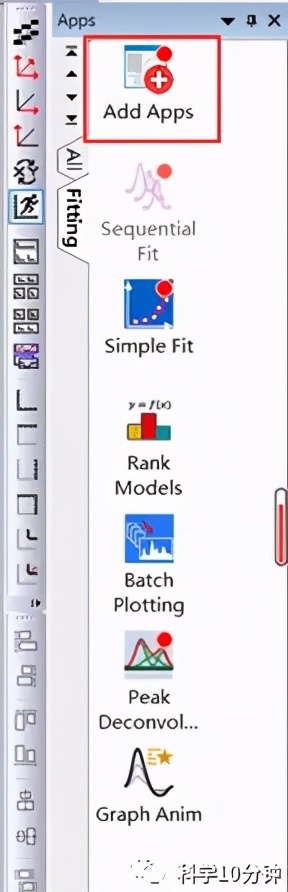

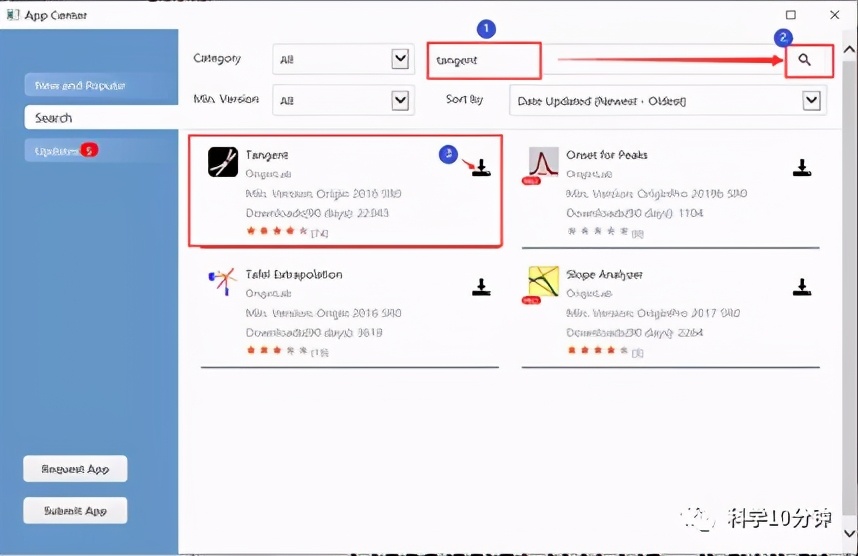

在Apps窗口中，點擊Add Apps，彈出App Center對話框，在搜索欄中輸入“tangent”，點擊搜索，彈出搜索項，點擊“Tangent”插件右側的下載按鈕。

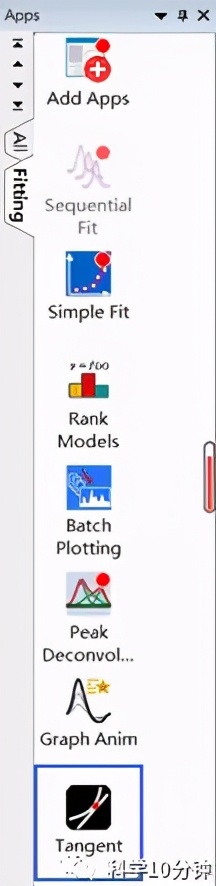

下載完畢后顯示√，并且“Tangent”插件在Apps菜單欄中顯示。

Tangent插件的使用

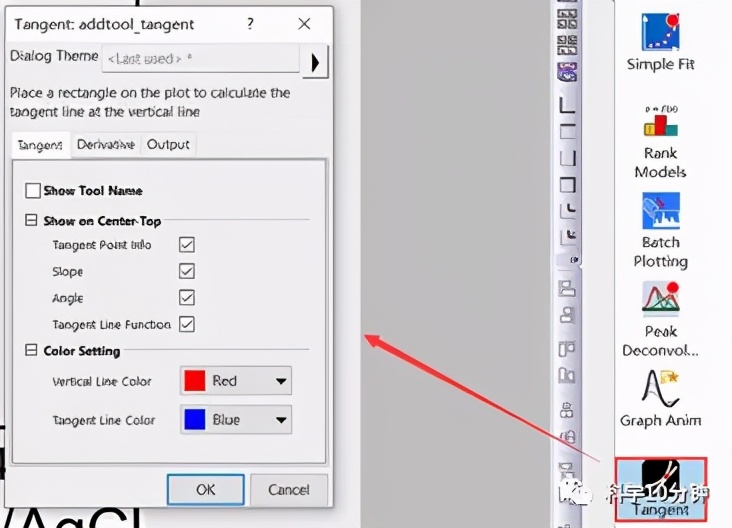

選中曲線，點擊Tangent插件，彈出Tangent: addtool_tangent對話框，點擊“OK”。

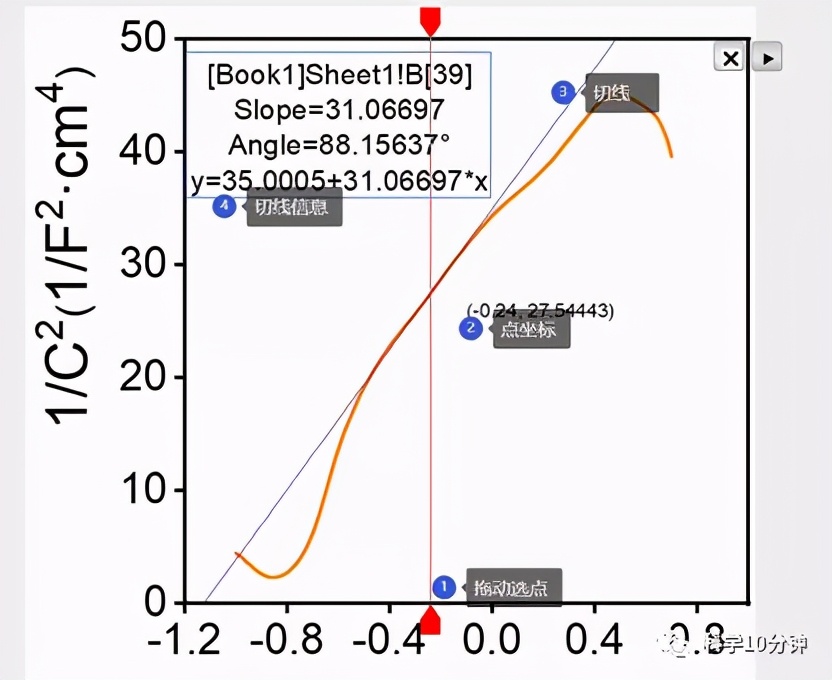

① 通過拖動紅色箭頭來確定切線位置；

②為切點坐標，③為切線，④切線信息。

切線的插入

如何將切線畫在原圖上？

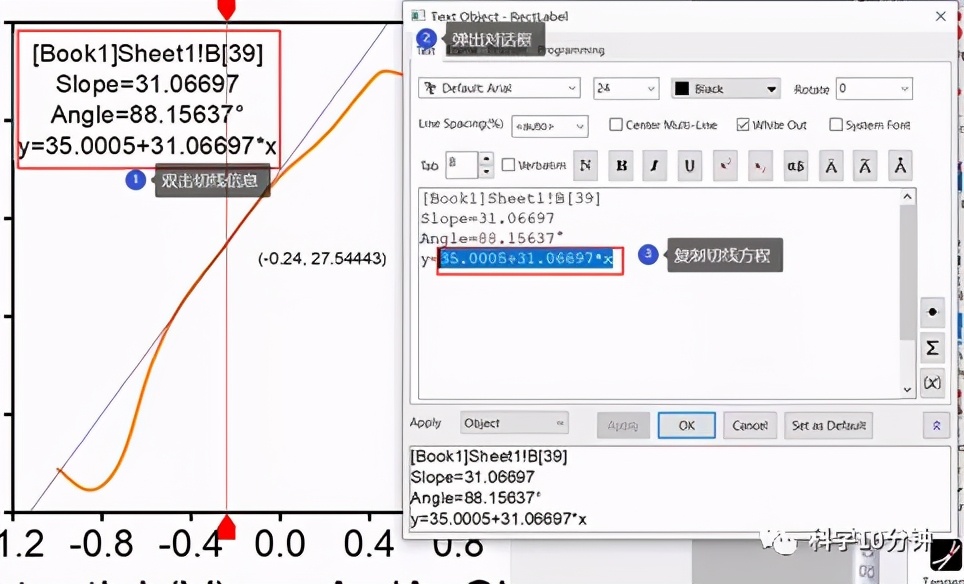

①雙擊切線信息，

②彈出Text Object對話框，

③復制切線方程。

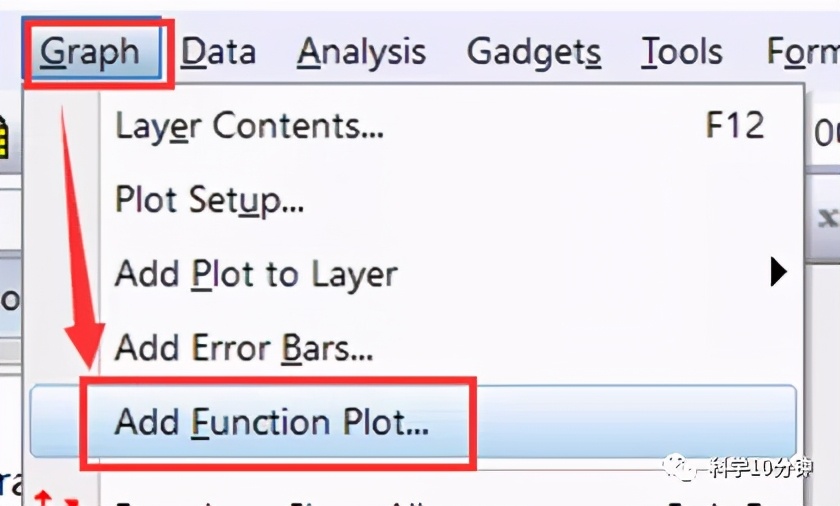

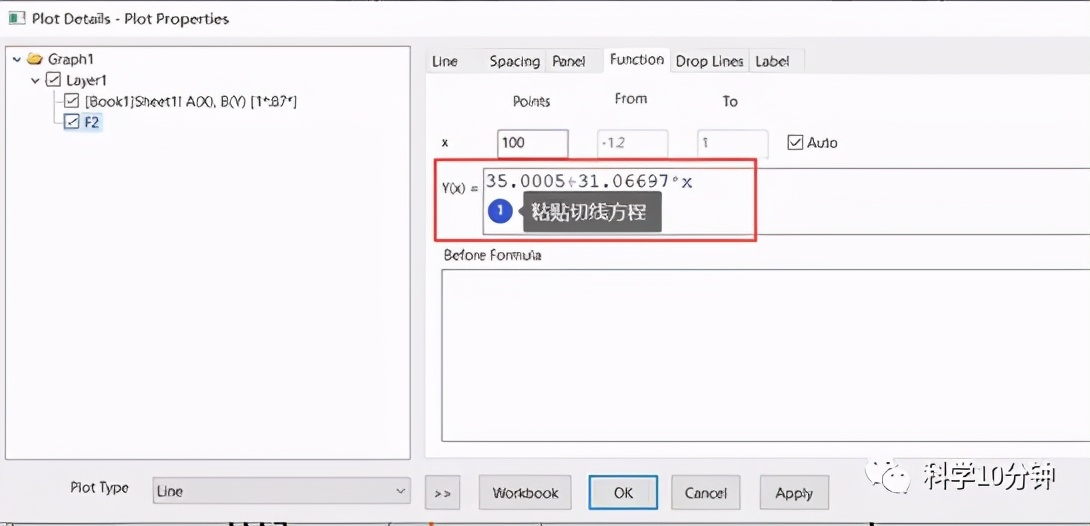

添加切線：點擊Graph→Add Function Plot...，彈出Plot Details，在紅框中粘貼切線方程。點擊“OK”。

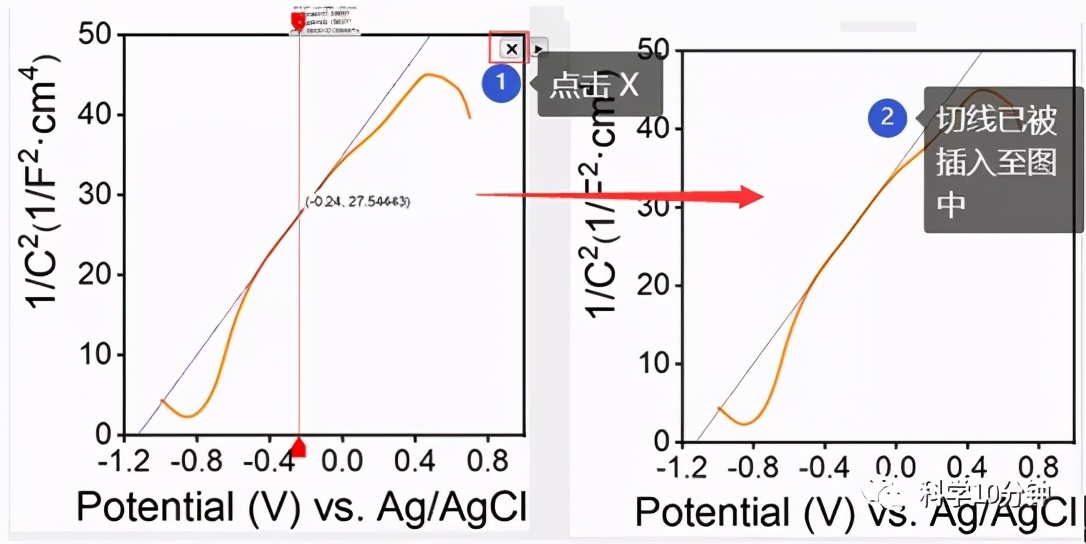

點擊×，插件關閉，可以看到切線已被插入至圖中。

選中切線可對切線的顏色、粗細以及形式進行更改。

效果圖
