微/納米壓痕-劃痕分析檢測服務

納米壓痕儀器設備

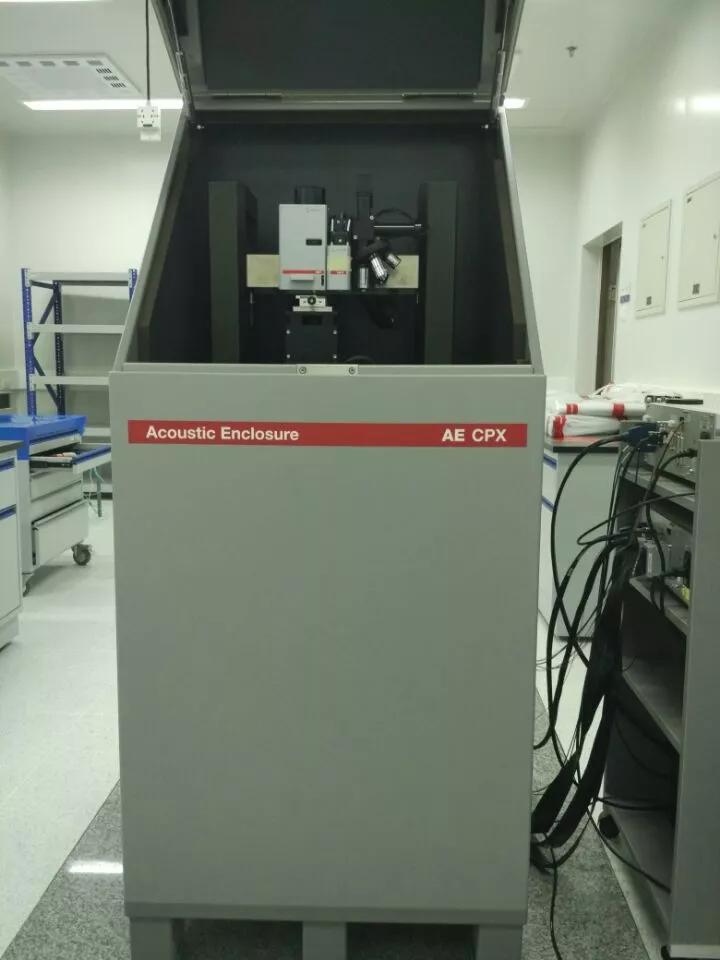

安東帕納米壓痕儀和微納米壓痕劃痕儀(雙測頭)簡介（UNHT&MCT）

技術指標

UNHT：最大加載力100mN, 力值分辨率為3nN;最大位移50um,位移分辨率為0.01nm

MCT: 最大加載力為10N,力值分辨率為0.3mN,,最大位移為200um,位移分辨率為0.3nm.

服務內容及報價

（1） 基礎服務：

測量塊體材料、薄膜材料、凝膠材料等的硬度、彈性模量、儲能和損耗模量、斷裂、結合強度、蠕變、應力-應變、赫茲應力分析

（2）參考報價：具體咨詢鑠思百客服

樣品制備

尺寸在2cm左右的圓柱、塊體均可，也可以是正常的金相樣品，但是需要表面有一定的平整度，需要說明材料種類，根據材料選擇合適的壓頭

案例展示

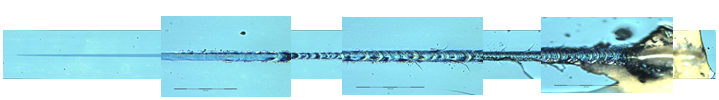

1. C-SiC結合力的測試：

測試樣品SiC膜厚3.5um，屬硬質膜層。隨著垂直加載力值的增大劃痕表面裂紋出現并慢慢擴展到兩邊直至膜層剝落。出現的環形赫茲裂紋也是典型的硬膜硬基劃痕表現。

2.DLC膜在304不銹鋼基體的結合力：

DLC膜厚500nm,屬于軟基體上鍍硬質膜層系列。隨著垂直加載力值增大，拉伸裂紋出現，因基體較軟且結合力較好膜層不會出現大面積的剝落，只是出現小范圍的周邊剝落。

3.Au膜層在聚合物基體上的結合力：

Au膜厚350nm，隨加載力增加裂紋出現很少膜層直接剝落。且在很小力值下膜層剝落，結合強度不高。

4.納米壓痕

1號針尖，1 um×1 um

(a)

2號針尖，1 um×1 um

3號針尖，5um×5 um

(c)

3號針尖，1 um×1 um

(d)

使用校準后的三個針尖分別在不同壓入深度下對熔融石英

說明：通過使用可溯源AFM對針尖曲率半徑分別為114 nm±11nm的1號針尖，208 nm±17 nm的2號針尖和646 nm±51 nm的3號針尖的針尖面積函數校準后對熔融石英樣品進行壓入測量，1號針尖在10nm左右測量的硬度值接近其真實硬度值。校準后的1號針尖可用于厚度大于100nm的薄膜壓入硬度和折合模量測量

使用校準后的三個針尖分別在不同壓入深度下對熔融石英

NPL單晶鎢標準值和NIM測量值及其不確定度分布（k=2）

說明：使用校準溯源納米壓入儀對英國國家物理實驗室（NPL）的熔融石英標準物質和單晶鎢的壓入折合模量進行測量，測量結果與其標定值十分接近。
