如何選用激光粒度分析儀？

在粉體加工與應用的科學研究及工業生產中，有效地測量和控制粉體的顆粒粒度及其分布，對提高產品質量、降低能源能耗、控制環境污染等方面具有重要意義。而顆粒的種類繁多，形狀各異，無法用簡單的三維尺寸描述顆粒的大小及形狀，因此每個行業都有自己的測量方法，來滿足本行業的特殊要求。

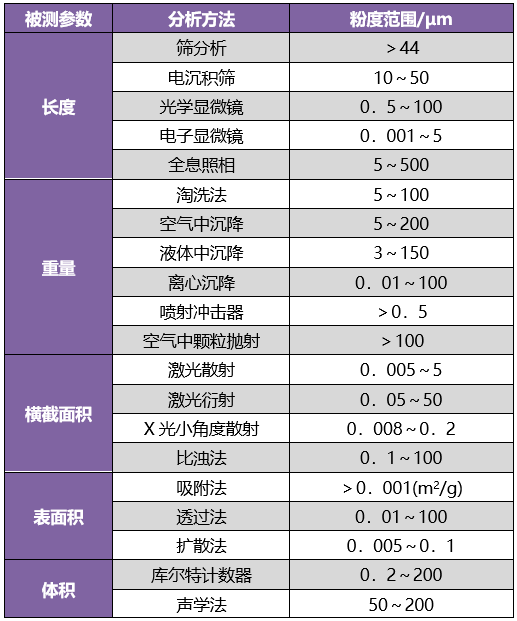

粒度測量主要方法

其中，激光粒度儀以激光作為探測光源，具有測量范圍寬、測量速度快、非接觸在線測量、重復性好等一系列優點，已經在粉體、醫藥、電池等領域得到廣泛的應用。

一、激光粒度儀的測量原理

激光粒度儀的測量原理是光散射原理，它利用光被散射后，散射光的振幅、位相、偏振態等與散射顆粒的大小、折射率等有關的特性，來測量粉體樣品的粒度分布。

光散射法測量粒度分布原理示意圖

光散射法具有如下優點：

（1）由于光的透射性，可以實現非接觸測量，因而對被測樣品的干擾也就很小，從而減小了測量的系統誤差。

（2）測量范圍寬廣，可以測量微米至亞微米級的顆粒。

（3）適用性廣。除了測量固體顆粒（粉末）外，還可以測量液體顆粒（液滴）、氣體顆粒（氣泡）。

（4）測量速度快。由于光電轉換元件的響應時間很短（約8～10sec），加上現在計算機技術的應用，可以實現快速測量，實時性好。

（5）測量準確、精度高、重復性好。對單分散性高分子聚合物標準粒子的測量誤差和重現性可以限制在1～2%之內。

（6）儀器的自動化和智能化程度高，操作簡單，使用方便，易于實現測量過程的自動化。

（7）在線測量。由于光的透射性，光散射特別適于在線測量，無須取樣，避免了由此可能產生的各種偏差，也不會對被測對象或測量環境造成干擾，測量結果更符合真實情況。

二、激光粒度儀的基本構成

激光粒度儀因具體用途不同，儀器的構造差異很大，但總體結構基本相同，主要由激光光源、擴束準直系統、樣品池、傅里葉透鏡、環形光電探測器、數據采集系統、計算機系統組成。

激光粒度儀的兩個核心部分是光路系統和數據處理系統。光路系統主要影響測量范圍，數據處理系統主要影響的是結果的準確性。數據處理系統包括信號的濾波、提取和反演算法。其中，光學系統主要包含激光器、空間濾波—準制擴束系統、傅立葉變換透鏡、樣品循環系統和多元光電探測陣列等部分。

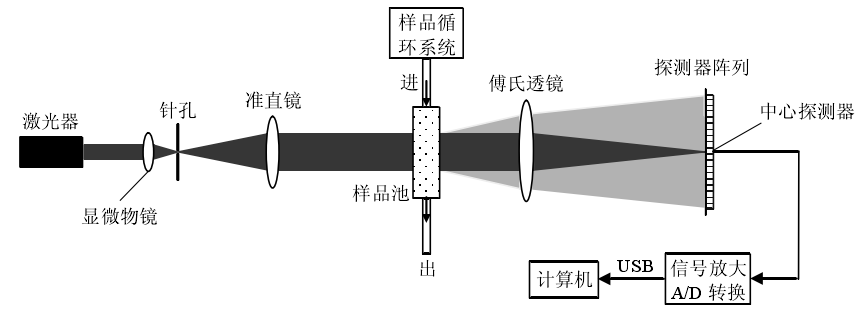

激光粒度儀光路系統的基本結構

三、如何選用激光粒度分析儀

激光粒度儀是全球范圍內公認的先進，快捷的顆粒測試儀器，目前國內外有不少研制激光粒度儀的廠家，產品種類比較繁多。對此，如何判斷和選擇激光粒度分析儀呢？

3.1了解激光粒度儀的關鍵技術

（1）粒度測量范圍。每個粒度儀都有自己的測量范圍和適用范圍，并不是測量范圍越寬越好。

（2）激光光源及檢測器。激光光源為氣體光源或固體光源，氣體光源穩定性好于固體光源，但一般波長較短。光源功率越大，則散射光的能量越大，儀器的靈敏度越高。激光衍射的光環半徑隨粒子的減小而增大，但隨著光環半徑的增加，光強減弱，衍射光強的信噪比降低，容易發生小粒子的漏檢。檢測儀的一項關鍵指標就是對小粒子分布的檢測能力。

（3）檢測理論及數據處理方法。有的粒度檢測儀運用Mie光散射原理，數據運算量大，算法相對復雜，但運算效果好；有些粒度儀采用近似的Mie光散射理論，數據處理量小，但處理效果欠佳，適用范圍相對較窄，存在對粒子漏檢的缺點。

（4）準確性、重復性、穩定性。這幾項都是選擇儀器時的主要指標，特別是儀器的穩定性，通常選用合理的激光器、優化設計光路、配備精密高效的分散器來提高系統的穩定性。

（5）掃描速度。掃描速度不僅影響到檢測速度，提高掃描速度還能夠提高檢測數據的重復性和準確性指標。

（6）自動化、模塊化、智能化。設計人性化、實現自動對中、自動校正、操作智能化、使用方便、免維護等都是用戶對儀器的要求。

（7）分散器。只有經過充分的分散，才能保證真實準確的測量結果。具有分散功能的粒度分析儀選用的濕法分散器通常為連續可調的超聲分散器和攪拌分散器;選用的干法分散器通常為密閉式測量分散器或噴射式分散器。

（8）是否符合國際標準。ISO13320標準是對激光粒度分析儀的基本要求。但并不是所有制造商都按照該標準執行。在測量亞微米粒子分布過程中，采用非激光衍射方法是不符合ISO13320標準的。

3.2了解自己的需求

若要選擇適合自己的激光粒度儀，僅了解激光粒度儀的關鍵技術還不夠，還要了解自己的需求。建議根據能夠支配的款項有多少，確定選擇對象是進口設備還是國產設備；根據被測樣品的性質如何，確定購買干法還是濕法粒度儀；根據測試樣品的大致分布范圍，選擇適合自己樣品的測試范圍的儀器型號；根據用途，選擇粒度儀種類。

3.3選擇有技術實力的廠家，并實地考察

激光粒度儀這類儀器是科技含量比較高的儀器產品，對廠家的技術實力要求很高，選擇產品之前應該先選擇廠家，一般選擇有技術基礎，有研發能力，且專業性強的廠家比較可靠。

目前，粒度儀市場的國外的重要廠商有德國的新帕泰克，美國的麥奇克（2019年6月被弗爾德收購），英國的馬爾文等。近些年來，我國的國產激光粒度測試儀器紛紛走向市場，以優良的性能獲得了市場的認可，擁有了一系列的自主知識產權，推動了粒度測量?jī)x器行業的飛速發展。國內重要廠商有丹東百特、珠海歐美克、真理光學、濟南微納、成都精新、北京飛馳、山東耐克特等。

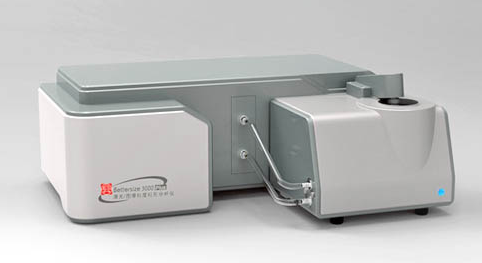

丹東百特Bettersize3000plus激光圖像粒度粒形分析儀

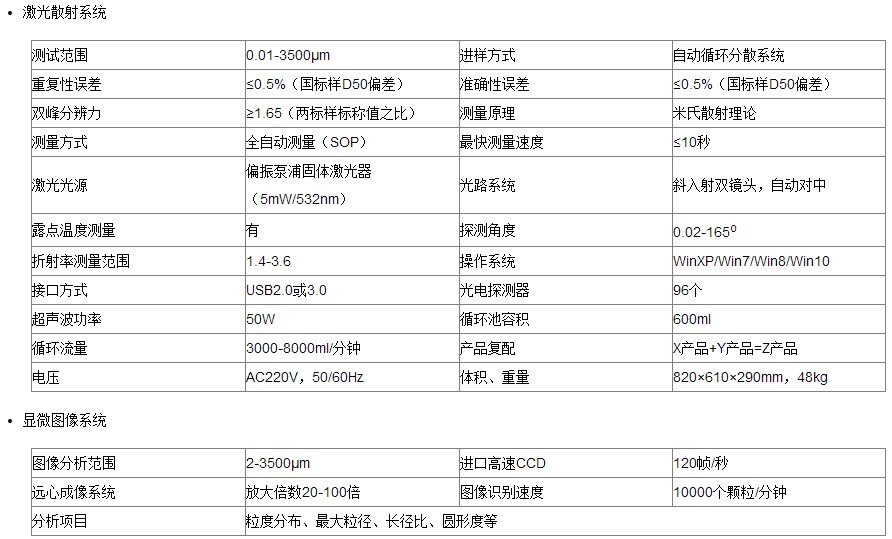

主要技術指標與性能

來源：丹東百特官網

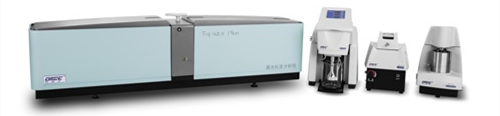

歐美克Topsizer Plus激光粒度分析儀

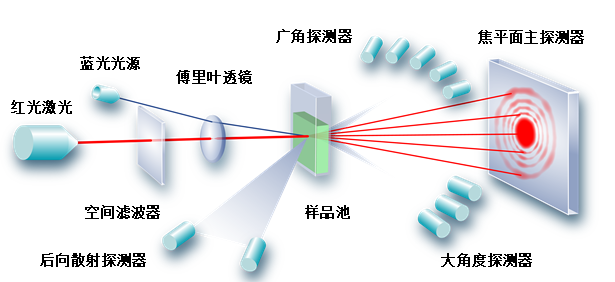

雙光源技術

來源：歐美克官網

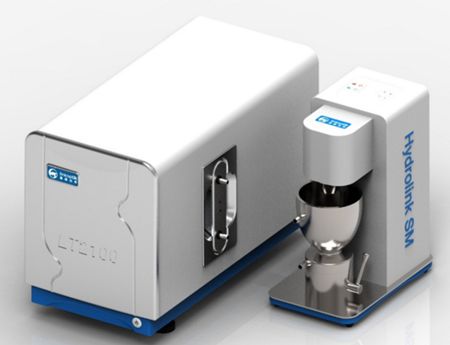

真理光學LT2100系列激光粒度分析儀

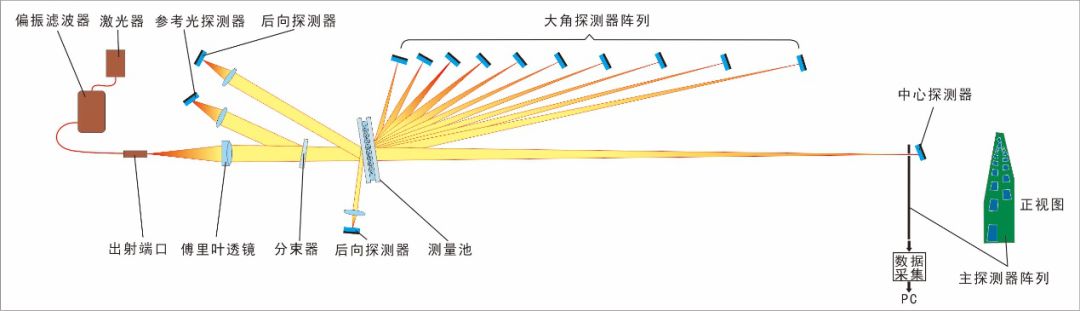

LT2100系列激光粒度分析儀主機原理圖

來源：真理光學

成都精新JL-1197寬量程激光粒度分布儀

技術參數

來源：成都精新

濟南微納Winner2018普及型濕法激光粒度分析儀

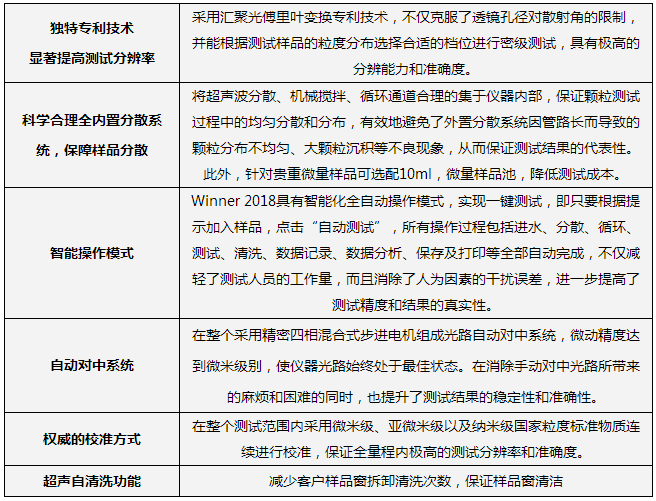

產品特點和優勢

來源：濟南微納

小結

隨著粉體技術研究的進一步發展，對激光粒度儀的要求也越來越高。通過在基礎理論研究、測試技術、產品性能、管理模式、服務水平等方面進一步提升，激光粒度儀行業將會全面跨上新水平，國產激光粒度儀產品也將進入一個嶄新的時代。
