金相顯微鏡的使用方法

金相顯微鏡主要用于鑒別和分析金屬內部結構組織，為金屬物理學研究金相的重要工具。本儀器的攝影裝置，可拍攝金相圖譜所需的整倍數照片。

金相顯微鏡主要優勢是什么？

明暗場五孔物鏡轉盤：5孔物鏡轉盤提供充裕的操作空間—可選明場、暗場、偏光、DIC等物鏡。

采用Push&Click技術的4位功能模塊盒：在不同觀察方式下分析觀察

光源 ：能夠適應廣泛地電壓范圍。

光路（反射光）設計：帶有孔徑光闌和市場光闌的色差校正光路。

微分干涉技術C-DIC：這種對比技術可將樣品表面微小的形態變化轉換成光強度的變化。

金相顯微鏡設備型號：Zeiss Axio Lab.A1 MAT

金相顯微鏡標準配置及技術參數：

光學系統：ICCS光學系統，鏡體：FEM設計，ACR位置編碼

1.物鏡倍數：5X 10X 20X 50X 100X 可選1.25X、 2.5X、 150X

2.目鏡倍數：10X

3.視場數：20、22

4.物鏡轉盤： 5孔

5.觀察功能： 明場、★高級暗場、★圓偏光、微分干涉

6.光源：12V 50W鹵素?zé)?/span>

光學顯微鏡附件有以下幾個：

1. BF，明場，適合看平面

2. DF，暗場，適合看金屬

3. PL，偏振，適合看有機薄膜

4. DIC，差分，適合看IMC

5. AS，孔徑光闌，可以得到一定的景深，相當于小孔成像，孔徑越小，景深越大

6. FS，視場光闌，可以縮小視場，不大常用

金相顯微鏡的使用方法

BF/DF/PL/DIC可以讓顯微鏡輸出不同的襯度，AS則可以略微改變成像的景深。其中偏振是非常重要的附件，因其有極佳的顏色襯度，特別是對不同種類的有機物可以呈現出不同的顏色，這是明場像，暗場像，甚或是SEM，包括EDX均無法實現的分辨能力。金相顯微鏡

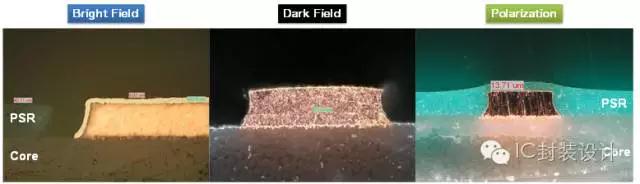

可以這樣說，偏振附件對有機污染以及有機異物的觀察在某些應用場合是不可替代的。舉個例子，在偏振光下，PCB基板表面的綠漆是透明的淡綠色，這意味著不必去掉綠漆，就能看到綠漆下面銅布線的缺陷。暗場雖有類似的效果，但其亮度較低且顏色襯度較差，使其遠沒有達到偏振的清晰程度。下圖給出了明場像，暗場像和偏振像之間的差別，僅供參考。

金相顯微鏡

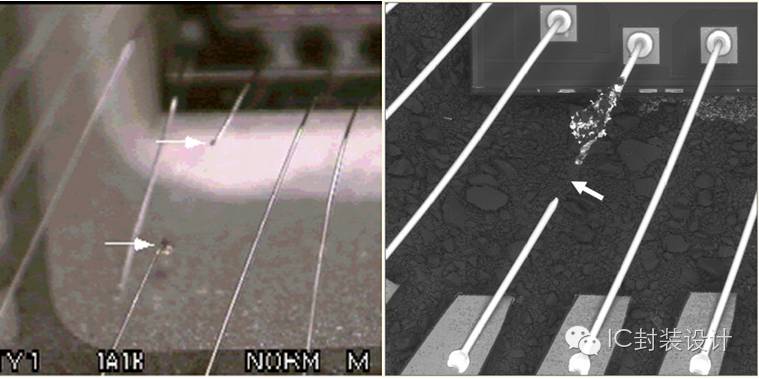

光學顯微鏡(OM)與電子顯微鏡(SEM)的區別在于，OM不僅有亮度襯度，還有顏色襯度，而SEM只有灰度襯度。但SEM的景深要比高倍顯微鏡的景深大得多，從下圖可以看到OM與SEM在景深上的差別，左邊為OM圖像，右邊為SEM圖像。

金相顯微鏡
