核磁共振譜（NMR）

核磁共振譜（NMR）

在外加磁場的作用下，自旋核吸收電磁波的能量后從低自旋能級躍遷到高自旋能級，所得到的的吸收?qǐng)D譜為核磁共振譜。

核磁光譜分析原理：在外磁場中，具有核磁矩的原子核，吸收射頻能量，產生核自旋能級的躍遷；

譜圖的表示方法：吸收光能量隨化學位移的變化；

提供的信息：峰的化學位移、強度、裂分?jǐn)?shù)和偶合常數，提供核的數目、所處化學環境和幾何構型的信息，可用于研究分子結構、構型構象、分子動態等。

核磁樣品要求：1)、送檢樣品純度一般應>95% ，無鐵屑、灰塵、濾紙毛等雜質。一般有機物須提供的樣品量：1H譜>5mg，13C譜>15mg，對聚合物所需的樣品量應適當增加；2)、本儀器配置僅能進行液體樣品分析，要求樣品在某種氘代溶劑中有良好的溶解性能，送樣者應先選好所用溶劑。本室常備的氘代溶劑有氯仿、重水、甲醇、丙酮、DMSO、苯、鄰二氯苯、乙腈、吡啶、醋酸、三氟乙酸；3)、請送樣者盡量提供樣品的可能結構或來源。如有特殊要求(如，檢測溫度、譜寬等)請于說明。

以下是NMR儀工作過程（Bruker 950 US2）：

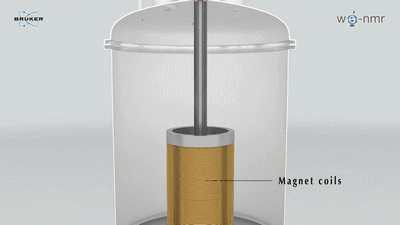

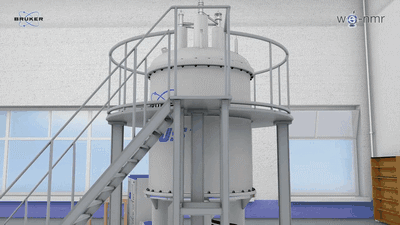

NMR結構（核磁光譜動圖演示）

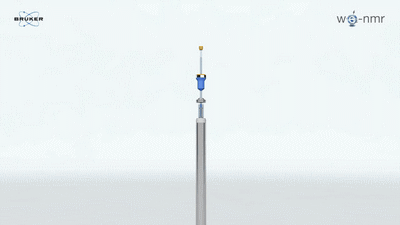

進樣（核磁光譜動圖演示）

樣品在磁場中（核磁光譜動圖演示）

當外加射頻場的頻率與原子核自旋進動的頻率相同時，射頻場的能量才能被有效地吸收，因此對于給定的原子核，在給定的外加磁場中，只能吸收特定頻率射頻場提供的能量，由此形成核磁共振信號。

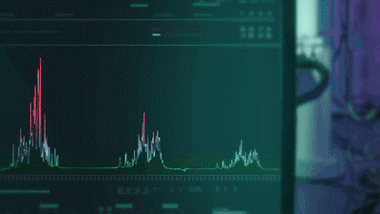

核磁共振及數據輸出（核磁光譜動圖演示）

常見氫譜化學位移值范圍：

滑動查看更多內容

醛氫9-10.5 ppm

芳環及苯環6-9.5 ppm

烯氫4.5-7.5 ppm

與氧原子相連的氫3.0-5.5ppm

與氮原子相連的氫2.0-3.5ppm

炔氫1.6-3.4 ppm

脂肪氫0-2.5 ppm

活潑氫：醇類0.5-5.5ppm

酚類4.0-12.0 ppm

酸類：9-13.0 ppm

氨活潑氫：酰胺5-8.5ppm

芳香氨 3.0-5.0ppm

脂肪氨0.6-3.5 ppm。

碳譜三大區：

滑動查看更多內容

◆ 高δ值區δ>165 ppm，屬于羰基和疊烯區：a.分子結構中，如存在疊峰，除疊烯中有高δ值信號峰外，疊烯兩端碳在雙鍵區域還應有信號峰，兩種峰同時存在才說明疊烯存在；b.δ>190 ppm的信號，只能屬于醛、酮類化合物；c.160-180 ppm的信號峰，則歸屬于酸、酯、酸酐等類化合物的羰基。

◆ 中δ值區δ 90-160 ppm（一般情況δ為100-150ppm）烯、芳環、除疊烯中央碳原子外的其他SP2雜化碳原子、碳氮三鍵碳原子都在這個區域出峰。

◆ 低δ值區δ<100 ppm，主要脂肪鏈碳原子區：a.與單個氧、氮、氟等雜原子相連的飽和的δ值一般處于55-95 ppm，不與氧、氮、氟等雜原子相連的飽和的δ值小于55 ppm；b.炔碳原子δ值在70-100ppm，這是不飽和碳原子的特例。
