透射電鏡中催化劑對于納米顆粒的分析

當今時代，催化是現代工業中極其重要的領域，大約90%的工業流程都與催化有關。在催化過程中，我們利用催化劑來改變化學反應速率，對化學反應進行選擇和調控。催化在合成氨工業、石油煉制、精細化學的合成、高聚物的合成、食品加工以及光催化和電催化等新能源領域起到非常重要的作用。大量的催化基礎和應用研究顯示, 催化反應事實上是發生在納米尺度上的反應, 不論是液相的原子簇催化劑, 擔載的金屬和金屬氧化物催化劑, 抑或多孔的分子篩催化劑, 它們體現催化活性的活性中心的尺度就在納米甚至亞納米尺度，譬如優良的燃料電池催化劑中貴金屬Pt的粒子平均直徑大約2~3納米，而絕大多數貴金屬催化劑納米顆粒的尺寸都在1納米至100納米之間。而對于獲得此類納米尺度的催化劑顆粒的微觀形貌和成分信息，高分辨率透射電子顯微鏡配合X射線能譜是一種無可替代的表征方式。使用高分辨率透射電子顯微鏡，我們可以直接得到催化劑納米顆粒的大小、形狀、化學組成以及在載體上的分布位置等相關參數。而想要得到具有統計相關性并且高精準度的數據，取決于納米顆粒形貌的規則性，少則500個顆粒，多則幾千個顆粒，都需要進行獨立的電鏡表征和參數分析。目前，研究人員通過手動圖像采集和表征，一天最多大約能分析30個顆粒，所以通常情況下，表征一個樣品需要數天的時間，這是一個枯燥以及漫長的工作過程。

Thermo Scientific最新推出的自動化納米顆粒表征工作流程APW （Automated Particle Workflow），基于高分辨率透射電子顯微鏡平臺，結合獨特的大視野高分辨圖像采集軟件MAPS，電鏡操作軟件Velox以及先進的Avizo圖像數據分析處理軟件，進行全自動化圖像采集以及實時的納米顆粒數據分析。APW提供整體優化解決方案，以全自動化和無人值守的方式采集數據和進行動態數據處理。APW幫助客戶擺脫手動費時和繁瑣的催化劑納米顆粒分析，并且在此過程中，無需透射電鏡專家的介入，操作就如同使用咖啡機一樣容易。APW可以幫助實現更快的樣品周轉率，有效利用透射電鏡運行時間，通過無人值守和可重復過程來降低每個樣品的表征成本，并通過強大而快速的新材料篩選來實現新產品開發的革新過程。通過使用APW，客戶有更多的時間從事與研究相關的工作，并以更高的統計量和更高的精準度來表征更多的催化劑樣品。

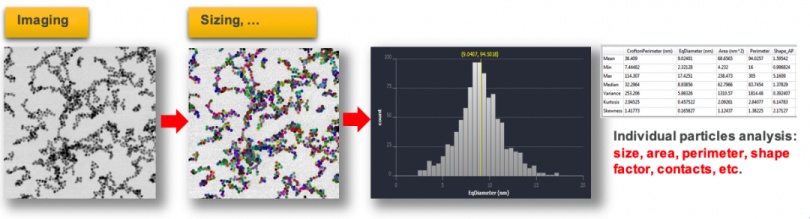

圖1丨使用APW進行自動化大面積TEM圖像采集以及單個納米顆粒參數分析.

Sample courtesy of Prof. B. Gorman and Prof. R. Richards, Colorado School of Mines.

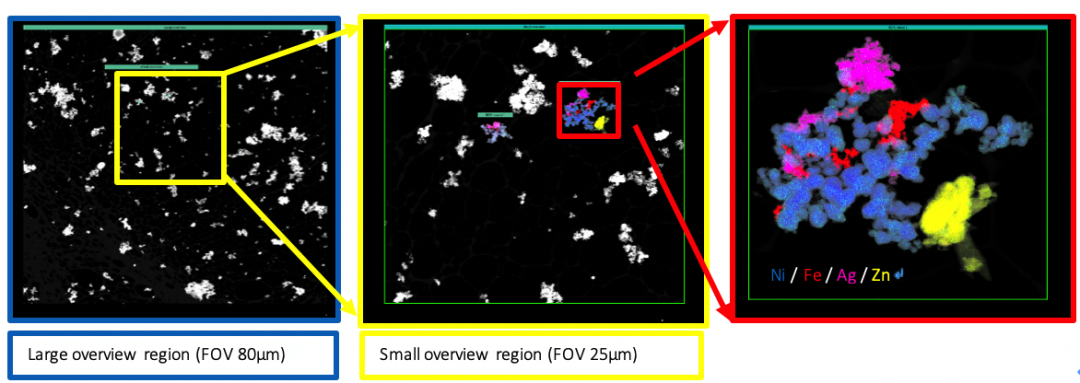

圖2丨使用APW進行混合金屬納米顆粒鎳/鐵/銀/鋅樣品的圖像采集和參數分析.

不同的顏色代表了不同的金屬元素。

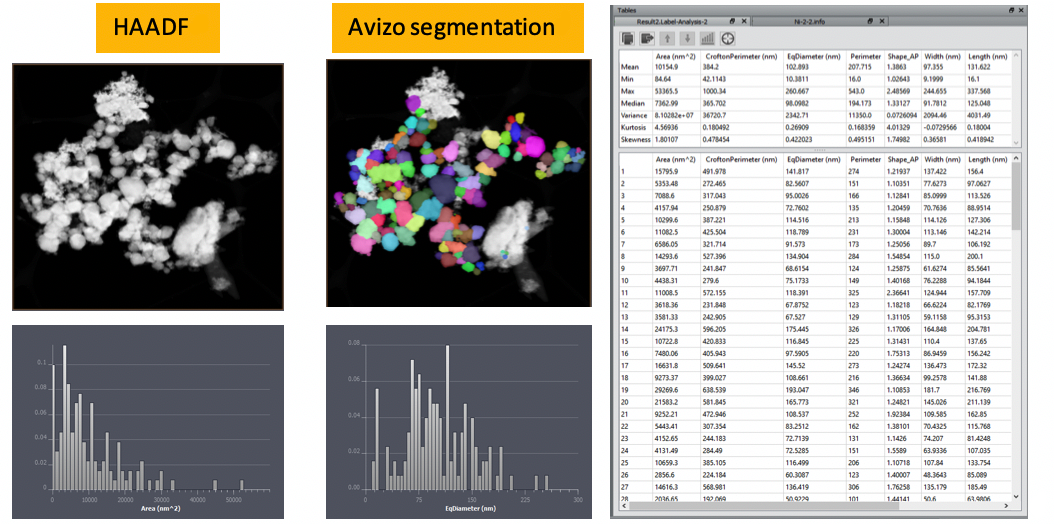

圖3丨圖2中鎳納米顆粒參數的統計分析。不同的顏色代表不同的顆粒大小，左下圖展示了鎳納米顆粒的表面積和直徑的統計分布，右圖中展示了具體的單個納米顆粒的直徑和表面尺寸等參數。

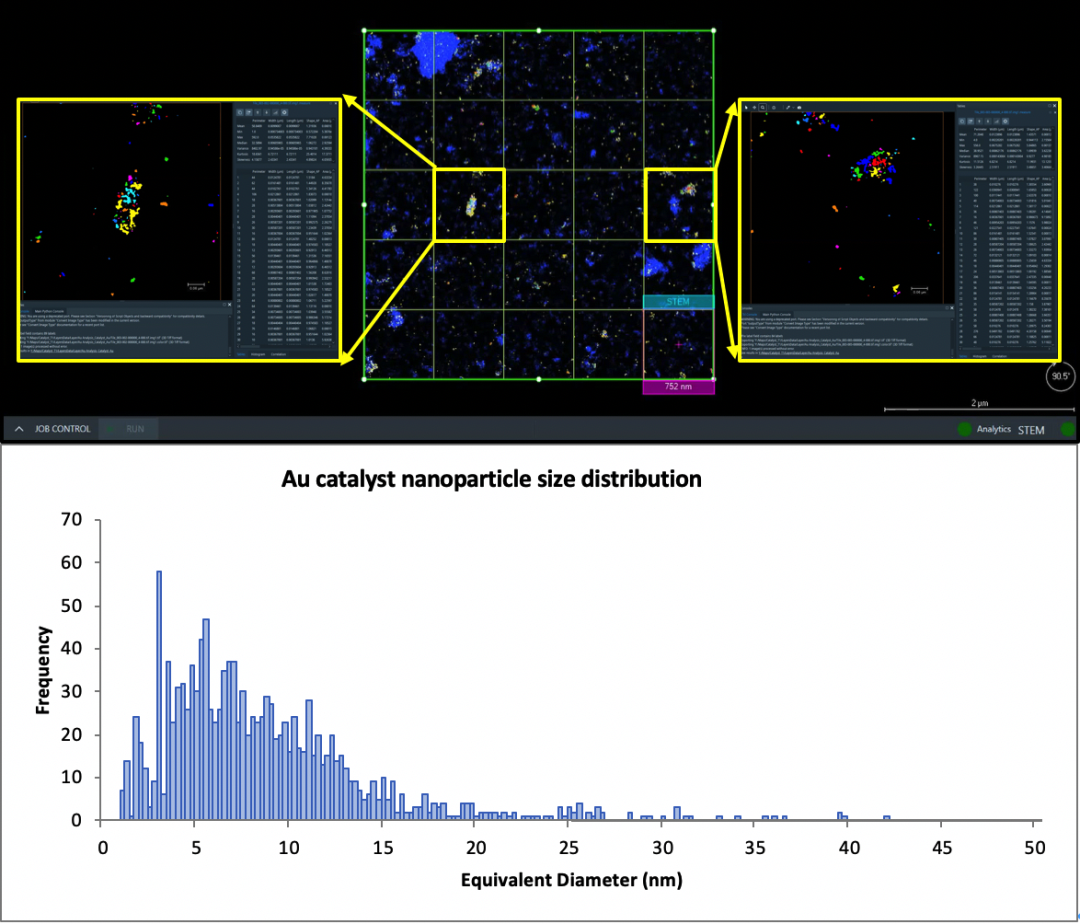

圖4丨氧化鋁載體上的金納米催化劑顆粒的APW數據采集和分析展示，

下圖顯示了金納米顆粒的直徑參數統計分布。
