紅外光譜之分子探針-固體表面酸性的測定

測試原理

一般地，催化劑表面的酸性質都是酸性位點通過與堿性探針分子相互作用而被觀測到。紅外光譜中，常見的堿性探針分子有吡啶、乙腈、氨、三甲基胺和正丁胺。目前應用最廣泛的是吡啶。吡啶能同時與催化劑表面的L酸和B酸相互作用，成鍵方式見圖1。

圖1. L酸中心和B酸中心吸附吡啶的示意圖

吡啶是一種吸附能力很強的吸附質，因此，一般采用 透射模式做吡啶紅外測試。也正因為吡啶的附著能力太強，在樣品吸附吡啶后反應倉和管路中吡啶的脫附成為一大難題 。石英/玻璃相比不銹鋼等材質，對吡啶的粘附能力較弱，因此目前實驗室仍主要采用石英/玻璃材質的紅外池和真空架（圖2）。

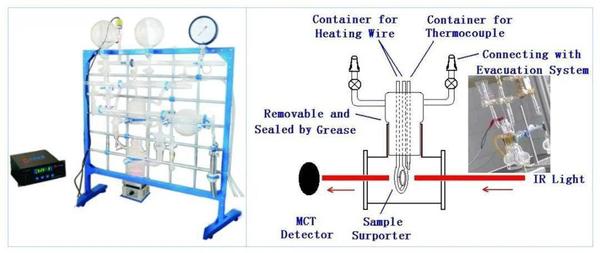

圖2. 石英/玻璃真空架和紅外池

吡啶紅外光譜圖的吸收峰歸屬[1-3]

利用在1640-1440cm-1范圍光譜上的差異，可以區別物理吸附、L酸位點化學吸附和B酸位點化學吸附的吡啶。其中：

吡啶分子面內環變形振動吸收峰是1580cm-1和1572cm-1；

B酸位點化學吸附吡啶的特征吸收峰是1540cm-1；

吡啶分子骨架上的CH變形振動吸收峰是1482cm-1 和1439cm-1 ；

L酸位點化學吸附吡啶的特征吸收峰是1450cm-1 。

在一般的表征結果陳述中，分別以1540cm-1和1450cm-1 指認催化劑表面的B酸位點和L酸位點。

吡啶紅外測試結果的半定量分析

通常采用1540cm-1和1450cm-1 這兩個特征吸收峰的面積來測定表面酸B酸和L酸的酸量。L酸和B酸的消光系數比值為? 1450 / ? 1540 = 1.32 ，兩種酸的酸量之比如式1所示，其中，I 1540 和I 1450 分別為紅外光譜中B酸和L酸的特征峰峰面積。

式1. L酸與B酸的酸量之比

通過Hammett滴定法、堿性分子-程序升溫脫附表征技術等可獲得催化劑的 總酸量，結合式 1，可 對催化劑的B酸、L酸酸量做半定量描述。

吡啶紅外光譜測試過程中的一些經驗分享

1. 壓片

壓片過程中不能摻入KBr，只能采用催化劑本體做 自支撐， KBr會干擾測試結果；分子篩等硅鋁催化劑壓成的自支撐片的透光性較好，壓片時可以采用4 – 8 MPa的壓力；TiO 2 等黏性比較大的催化劑如果在壓片時壓力過大（> 6 MPa）， 容易板結在模具中，甚至碎掉，因此壓片壓力需要控制在 3 – 5 MPa。

2. 真空度

在樣品預處理時，為了使催化劑表面雜質脫附干凈，要求真空度< 10 -3 Pa ；在脫附催化劑表面物理吸附的吡啶時，一般真空度< 10 -2 Pa 即可。

3. 透光率

與其它透射紅外光譜相似，樣品的透光率在4000 cm -1 處的透光率達到10 – 30%為宜，在該條件下獲得的譜圖質量較高。

4. 吡啶吸附條件

建議與大多數文獻的測試條件一致，選取150 o C 為吡啶的吸附溫度，這樣在做譜圖比較以及進一步的半定量計算時，可使樣品的測試結果與文獻結果具有可比性。

吡啶吸附能力較強，因此樣品在吡啶氣氛中暴露的時間不用太長，2 - 3 min催化劑表面即可達到飽和吸附。

5. 吡啶的“保鮮”

吡啶容易見光分解，因此懸掛在真空架上的吡啶瓶需要用錫箔紙等不透光的材料包裹住。

6. 石英/玻璃真空架和紅外池的保養

真空架和紅外池在旋塞等接口處，一般采用 真空硅酯（圖3）密封。

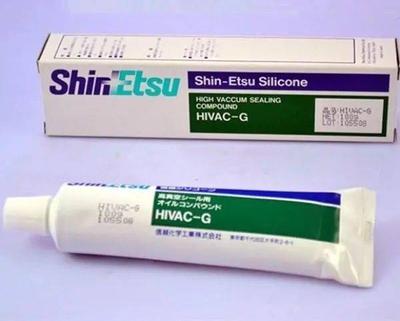

圖3. 一種高真空硅酯

真空架的各處旋塞應做定期的清潔保養，保養時將旋塞拆開，用沾有乙醇的無塵紙擦拭旋塞，再重新涂好真空酯，將旋塞復原。如果真空架的旋塞因常年未用而發生擰不動的情況，一定不要使用蠻力擰開，這樣容易擰斷真空架的玻璃管路。可用電吹風的熱風吹旋塞，在旋塞均勻受熱后再慢慢擰旋塞，一般都能成功。

每次紅外池在使用完畢后，需要把真空酯擦拭干凈，放在干燥處收好。

吡啶紅外作為一種通用的酸性質表征技術，可有效甄別催化劑的B酸和L酸。若要更精細地研究催化劑的B酸或L酸的酸種類、酸強度等性質，吡啶紅外就有些無能為力了。這時就需要借助其它的堿性探針分子，開展更深入的研究。

下一節，我們將講解2,6-二叔丁基吡啶和 乙腈這兩種更小眾、也更 advanced一些的吸附質做堿性探針分子的紅外光譜技術。敬請期待！

參考文獻：

[1]Emeis C., J. Catal. , 1993, 141 , 347 – 354.

[2]Miranda R., et al., J. Catal. , 1995, 151 , 192 – 203.

[3]Tamura M., et al., App. Catal. A, 2012, 433–434 , 135–145.
