Photoshop軟件運用處理掃描和透射電鏡圖像標尺

Photoshop軟件運用處理掃描和透射電鏡圖像標尺

一篇好的文章離不開漂亮的配圖。電鏡類（掃描電鏡SEM、透射電鏡TEM）圖片大多以灰度為主，合適的尺寸、較高的清晰度、恰當?shù)暮诎讏?chǎng)、豐富的層次等是一幅漂亮的電鏡圖片應該具有的基本屬性。一般儀器保存的圖像會有明顯的標注信息的黑邊或白邊，比較影響觀感，此外圖像的亮度等可能需要調整，所以需要對圖片進行簡單的裁剪和調色等后期處理，使圖片整潔美觀。

儀器直接保存的SEM圖。黑邊顯得比較突兀。

為了快速處理同類圖像，可以先對一張進行操作，把操作的過程錄制下來，保存為一個動作，這樣，在對其他圖像進行相同處理時就可以直接調用這個動作，從而實現快速處理。具體做法如下。

1.首先在PS中打開一張SEM或TEM圖。

2.新建動作組。

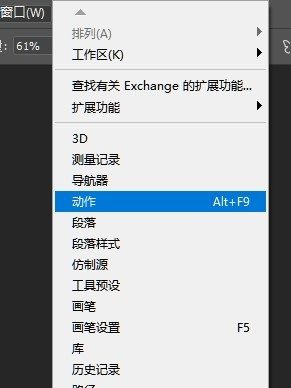

調出動作錄制面板。點擊窗口-動作，或按快捷鍵“ALT+F9”?？梢钥吹絼?dòng)作面板中有默認的動作選項，保存在一個名為“默認動作的”文件夾中。我們要做的是新建一個自己的動作文件夾，方法是點擊面板最下方的“創建新組”按鈕，命名為“電鏡圖處理”，然后確定，就可以在動作面板中看到新建好的動作組了。

調出動作面板

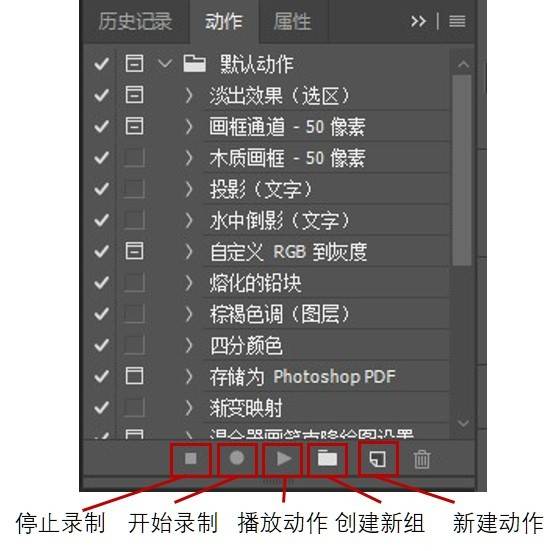

動作面板和動作按鈕

為新組命名

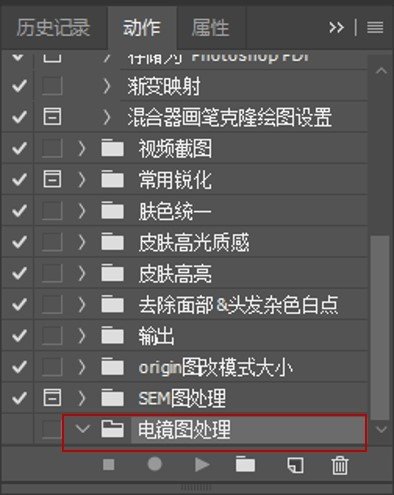

動作面板中的新建組

3.新建動作。

選中我們剛才創建好的“電鏡圖處理”文件夾，然后點擊動作面板底部的“新建動作”按鈕，在彈出的對話框中將動作命名為“裁剪和標刻度條”，然后點擊“記錄”。此時，動作面板底部的“開始錄制”按鈕變?yōu)榧t色，說明處于動作記錄狀態，我們對圖片進行的操作都會被記錄下來。不過，由于刻度條的大小需要我們通過建立適當?shù)倪x區手動確定，因此第一步其實不應在記錄之中，所以點擊記錄按鈕左側的方塊，即“停止記錄”按鈕，先停止記錄。

創建新動作

開始記錄

4.錄制動作。

（1）用“矩形選框”工具建立選區，框選出合適大小的刻度條，例圖中選中的刻度條長度為2 um。

建立選區

（2）點擊動作面板中的“開始錄制”按鈕（圓形按鈕）。后續的操作將被記錄成動作。按鈕變紅。

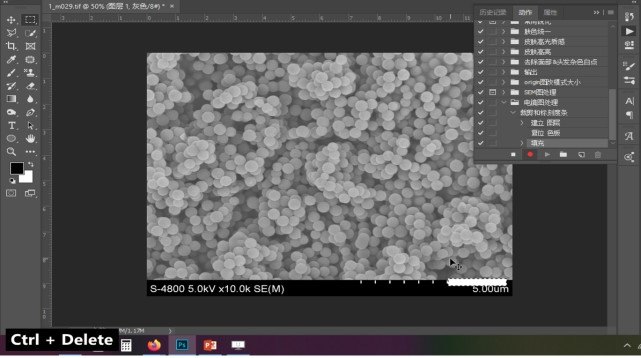

（3）新建圖層，按“D”將前景色和背景色設置為默認狀態（即分別為黑和白），按“CTRL+Delete”填充背景色（白），得到白色的刻度條。按“CTRL+D”取消選區，然后用“移動工具”（快捷鍵“V”）將刻度條移動到靠畫面中央的位置，不需要十分精確，主要為了防止裁剪過程中將其裁掉。

為刻度條填充背景色

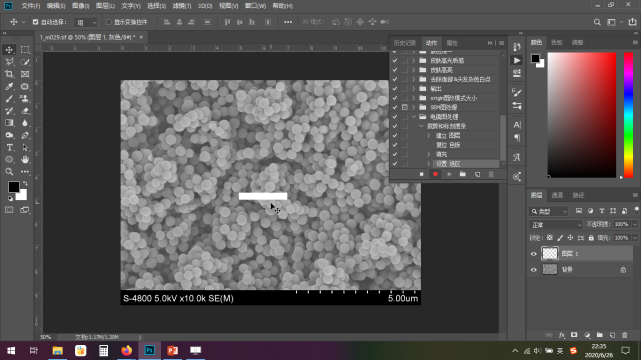

將刻度條移到畫面中間

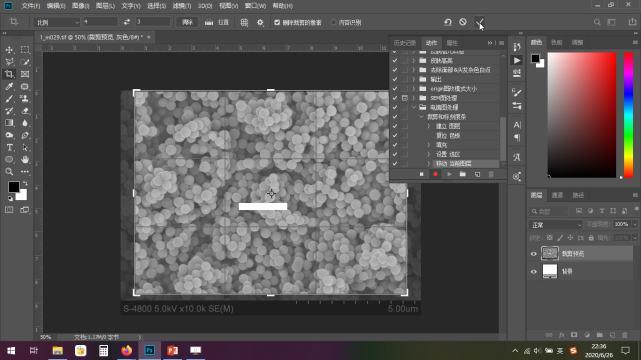

（4）裁剪。使用“裁剪工具”將圖片裁剪至合適的大小和范圍。

裁剪合適的區域

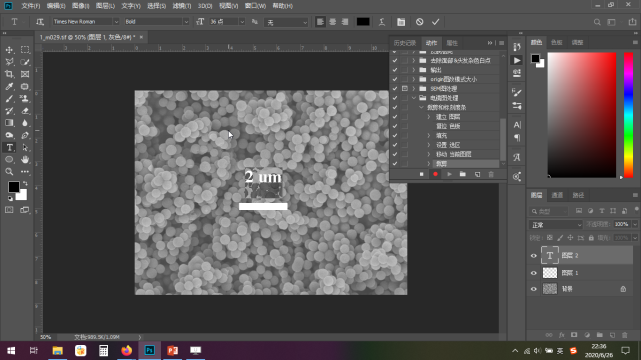

（5）使用“文本工具”為刻度條標注尺寸。

添加刻度文本

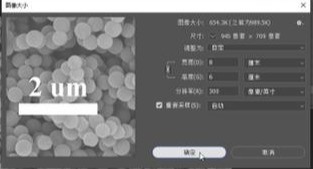

（6）更改圖像大小和分辨率。頂部菜單欄點擊“圖像”-“圖像大小”。

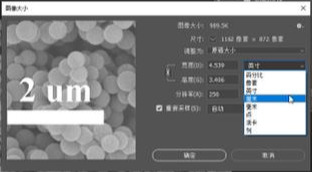

將單位換成“厘米”

更改圖片大小和分辨率

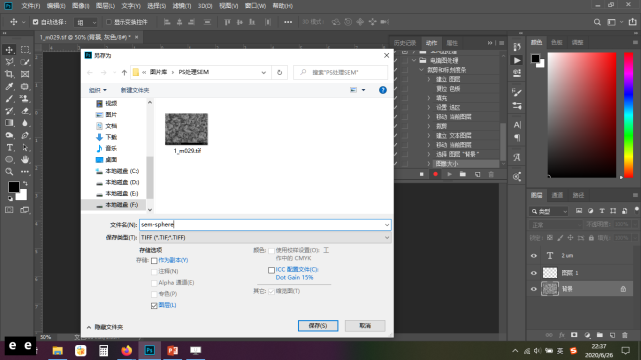

（7）將圖像另存為tif格式文件?！拔募?“存儲為”。選擇保存位置并命名文件，然后選擇壓縮方式為“LZW”。

另存為

選擇壓縮方式

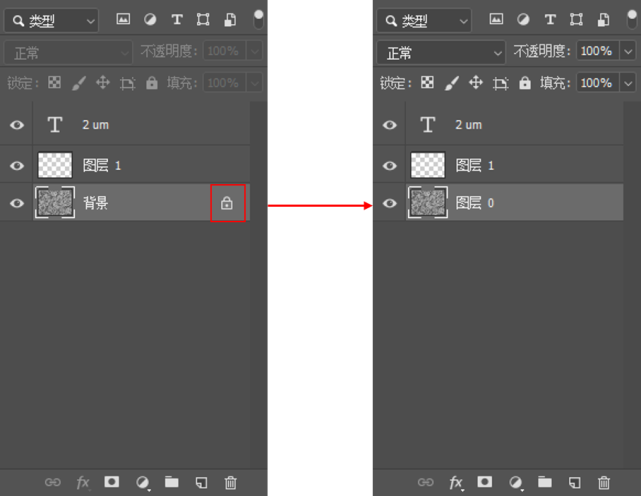

（8）將背景轉換為圖層。

將背景轉換為圖層

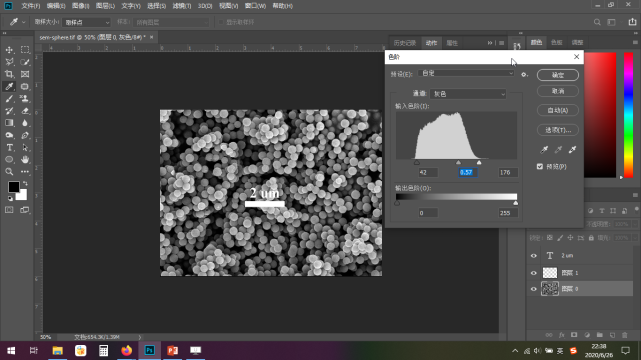

（9）調整圖像色階。選中圖層0，點擊“圖像”-“調整”-“色階”，或按快捷鍵“CTRL+L”。調整滑塊到合適的位置，使圖像黑白對比清晰。

調整色階

（10）把刻度條移動到右下角合適的位置。點擊“停止記錄”按鈕結束。

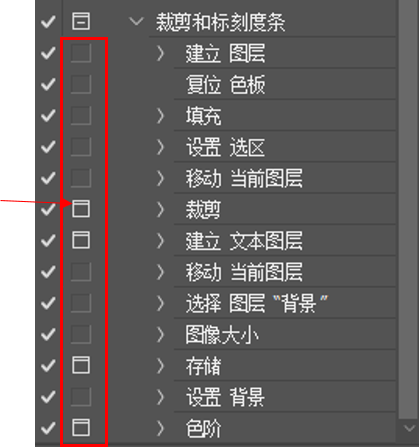

（11）將“裁剪”、“建立文本圖層”、“存儲”、“色階”等步驟左側的小方塊點亮，可以在動作執行時手動調整。

手動調整框

5. 播放動作。

打開一張未經處理的SEM圖像，建立刻度條選區，然后在選中動作面板上的“裁剪和標刻度條”動作，單擊“播放動作”按鈕（三角形按鈕），然后根據提示進行相應的調整就可以了。

用錄制好的動作處理SEM圖像

根據需要還可以添加其他操作，制作自己的專屬動作，實現快速對圖像的快速處理。
