折射率

鑠思百檢測可為您提供折射率檢測服務，介質的折射率通常由實驗測定，有多種測量方法。對固體介質，常用最小偏向角法或自準直法，或通過邁克爾遜干涉儀利用等厚干涉的原理測出；液體介質常用臨界角法（阿貝折射儀）；氣體介質則用精密度更高的干涉法（瑞利干涉儀）。

折射率：表征光線偏折程度的參數（亦可理解成對光線阻力大小的參數），通常以n表示；折射率越大，光線偏折越厲害（折射定律： n1sinθ1＝n2sinθ2）；

均勻介質中，光程=折射率*幾何路程，光通過任何介質的光程都能等效換算成在真空中的傳播距離（真空折射率為1）；同等光程，折射率越大，光線速度越慢，走的幾何路程越短，故而對光線阻力越大；

費馬原理：光在兩點之間，總是沿著光程為極值的路徑傳播；從費馬原理可以導出反射定律和折射定律，這兩個定律為幾何光學的兩大支柱；

折射率的簡化公式：

光在介質中的速度不可能比真空更快，因此恒有：n>1；

常見物質折射率：

通常所講的折射率默認指波長589nm黃光的折射率（又稱為D光，折射率表示為nd）；

晶體的折射率no和ne；

no和ne源于晶體的雙折射現象：一條入射光線生成兩條折射光線o光和e光，其偏振方向互相垂直，o光遵守折射定律，e光不遵守折射定律，兩者折射率no和ne不同；

晶體發生雙折射的本質為其材質的各向異性特性；

上面講的是同一波長，不同介質下的折射率；

光通信領域，我們更多關注的則是同一介質，不同波長的折射率；

舉個例子，激光器的光譜通常是一個范圍eg.1270~1350nm，而不是一個固定波長；同一根fiber，其介質是固定的，但是隨波長不同其折射率不同，此為色散現象；因此我們需要關注不同波長的折射率計算；

以SMF-28+的纖芯折射率計算為例：

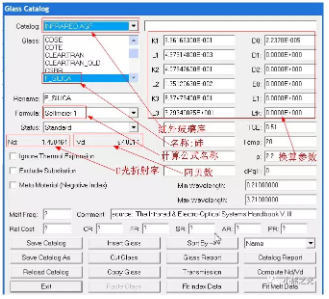

Zemax 中查找材料的介質參數：

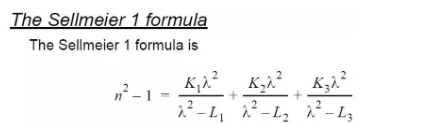

將上面參數代入公式計算；

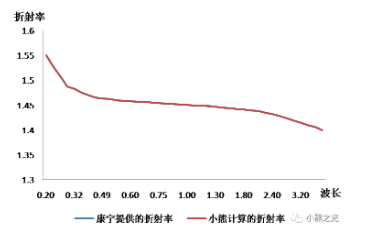

康寧提供的折射率與小熊理論換算的，曲線完全重合；隨著波長增大，折射率減小；確定SMF-28+纖芯材質為純硅；

SMF-28+   纖芯：1310nm，折射率為1.4468；

SMF-28+規格書：1310nm，折射率為1.4676（指的是纖芯和包層的復合折射率）；

包層的材質為硅的摻雜物，可以間接換算出包層的折射率；

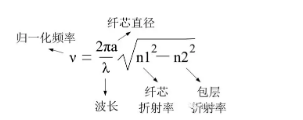

按照f(shuō)iber的歸一化頻率：

V=<2.405時，光在光纖中才滿足單模傳輸條件；

按此計算，n1=1.4468時，n2=1.4457;

則數值孔徑NA=0.056（3.2°）；

但康寧提供的SMF-28+的典型測量值為NA=0.14（8°）;

光在fiber的實際傳輸中，想保證單模狀態的條件遠比想象中更為苛刻，實際應用過程中，光束的會聚角只需滿足<8°即可耦合進fiber，但要實現純單模傳輸，最好控制在3.2°以內。

以上是折射率的相關介紹，測試服務請聯系鑠思百檢測！
