接觸角測量儀使用步驟｜注意事項

接觸角測量儀使用步驟｜注意事項

接觸角是指在一固體水平平面上滴一液滴，固體表面上的固－液－氣三相交界點處，其氣－液界面和固－液界面兩切線把液相夾在其中時所成的角。接觸角測試儀，主要用于測量液體對固體的接觸角，即液體對固體的浸潤性，可以測量各種液體對各種材料的接觸角。

該儀器對石油、印染、醫藥、噴涂、選礦等行業的科研生產有非常重要的作用。

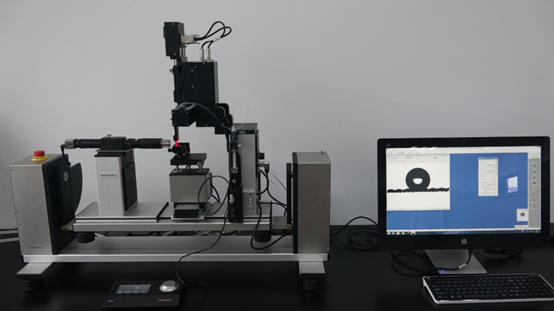

接觸角測試儀組成

自動旋轉平臺、視頻采集卡、CCD攝像頭、高級變焦鏡頭、自動電控溫系統、、自動精確進樣、自動影像分析系統、全電動三維平臺

接觸角測量的樣品要求：

1.塊狀樣品/薄膜測一次要求尺寸大于2cm*2cm 盡量平整，要平行測試請對應提供樣品數。

2.粉末樣品需要需要壓片后測試，需要提供100mg以上。

3.液體測表面張力最少1mL。

4.滾動角（要知道液滴的大小以及在哪個角度開始滑動或滾動，滴尺寸可以借助移液槍的量程來控制，用戶指定一個大致范圍就可以。初始角度應該影響不大。）

接觸角測量儀使用過程

1、接通電源，打開電腦，插上啟動U盤。

2、打開“接觸角軟件”文件夾，單擊接觸角測定軟件中的“AngleM”。

3、打開光源旋鈕，順時針旋轉可看到光源亮度增強，根據電腦顯示圖像調節光源亮度。

4、調整滴液(液體為預處理時所使用的緩沖溶液，也可以為水，或其他液體)針頭，使其出現在圖像的中間。

5、調整調節手輪，直到圖像清晰。

6、將玻璃注射器裝滿液體，安裝在固定架上。旋轉測微頭可將液體流出。

7、將準備好的樣品放在玻璃片上,然后將玻璃片放在工作臺上。工作臺可通過旋鈕上、下、左、右移動，以使其物像出現在光源中心。

8、旋轉測微頭，流出一滴液體到固體表面，靜等1秒后，單擊“采集當前顯示的圖像”，可采集到液體在固體表面上的圖像。

9、采用“手工做圓、切線法”，可測出液體在固體表面的接觸角?！　?/span>

10、右鍵圖像，可將測量的結果保存在圖像上，然后點擊“文件”中的“另存為”可將結果保存在文件夾中。

接觸角測量儀的使用及注意事項：

1.測試水滴角前，一定要作進液系統及水的清潔度的判斷。

2.水的純度或清潔度一定要有保證。通常而言，建議測試水滴接觸角值時采用二次蒸餾水好。

3.盡量保證室溫的穩定性。眾所周知，水的表面張力值受溫度影響而有變化。但對于超疏水或超親水表面時，接觸角值事實影響并非很大，約在2度之內。

4.3D接觸角測試。在有條件時，可以采購3D接觸角模塊，可以非常快速的判斷材料表面的清潔度。出現左、右水滴接觸角值偏離2度，即認為是不干凈的材料。

5.液滴盡量靠近試樣的前端邊緣(可使液滴的下邊緣清晰)；液滴盡可能位于視窗的中心；液滴邊緣要清晰、規則；

6.將窗口界面按順序調整好(調整前后焦距和放大焦圈將窗口上端的黑圈盡量消除掉)；

7.液滴形態，液滴上邊緣如出現很寬的亮白邊，說明試樣平臺前后端傾斜不水平。

常見問題及回答：

1.測試中影響最大的因素就是測試面是否平整，粉末怎么壓片？

用紅外的壓片機壓片，樣品有時出現粘接的壓片機模具的表面，取下來時導致測試面不平整，可以在測試面墊加稱量紙就行壓片。

2.靜態接觸角和動態接觸角又什么區別

靜態接觸角：當液體在固體表面達到平衡時，氣液的界線與液固的界線之間的夾角稱為接觸角，此時為靜態接觸角；而動態接觸角，有多種狀態定義：

其一，對于讓處于非平衡狀態的液滴在固體表面上自由鋪展，動態接觸角又分為前進角和后退角，前進角是液體在未被潤濕過的固體表面進行鋪展?jié)櫇?，后退角是液體在已被潤濕過的固體表面進行鋪展，測試前進后退角是針對于疏水材料，親水材料測試無意義。

其二，液體在固體表面接觸角隨時間變化而變化的過程，也是動態接觸角。以上可以看出，靜態和動態接觸角區別分別是在液滴平衡和非平衡狀態下去做的實驗測試。
