固體核磁共振技術(shù)應(yīng)用——在玻璃上的應(yīng)用

鑠思百檢測可為您提供固體核磁服務(wù)，主要用于測定有機物、無機物、高分子聚合物，天然藥物和小分子量蛋白質(zhì)等物質(zhì)的基本化學(xué)結(jié)構(gòu)、空間結(jié)構(gòu)及構(gòu)型分析；混合物的成分分析和鑒定；化學(xué)反應(yīng)動力學(xué)的研究；材料微觀結(jié)構(gòu)和功能間的關(guān)系研究。廣泛應(yīng)用于化工、石油、橡膠、建材、食品和醫(yī)藥等各領(lǐng)域化合物的結(jié)構(gòu)測定。

固體核磁共振作為常用測試之一，但仍有許多同學(xué)不太了解固體核磁測試的原理及應(yīng)用，本篇文章由鑠思百檢測給大家介紹固體核磁共振在玻璃上的應(yīng)用。

Sangeeta 等采用熔體淬火技術(shù)合成了各種玻璃成分的55[(PbxCa1-x)·OTiO2]-44[2SiO2·B2O3]-1V2O5 體系(0.0 <= x <=0.7)[3]。通過 X 射線衍射(XRD)、傅里葉變換紅外光譜(FTIR)、拉曼光譜(Raman)、紫外可見光譜(uv -visible)、掃描電子顯微鏡(SEM)和核磁共振光譜(NMR)對合成的玻璃進行了研究。隨著氧化鉛(PbO)濃度的增加，玻璃樣品的實驗密度從 1.48 g/cm3 增加到 2.19 g/cm3。XRD結(jié)果與 SEM 觀察結(jié)果一致，證實了玻璃的非晶態(tài)性質(zhì)。紅外光譜和拉曼光譜分析表明，存在由 V-O-V、Pb-O-B、B-O-B、Si-O-Si、B-O-Si和 B-OH 組成的各種化學(xué)鍵，它們是由不同的振動引起的。隨著 PbO含量的增加，帶隙值從 2.07 eV 降至 1.65 eV。Si-29 和 B-11 魔角旋轉(zhuǎn)固態(tài)核磁共振譜分析表明，隨著玻璃態(tài)體系中 PbO 濃度的增加，硅酸鹽和硼酸鹽網(wǎng)絡(luò)中非橋聯(lián)氧的數(shù)量增加。

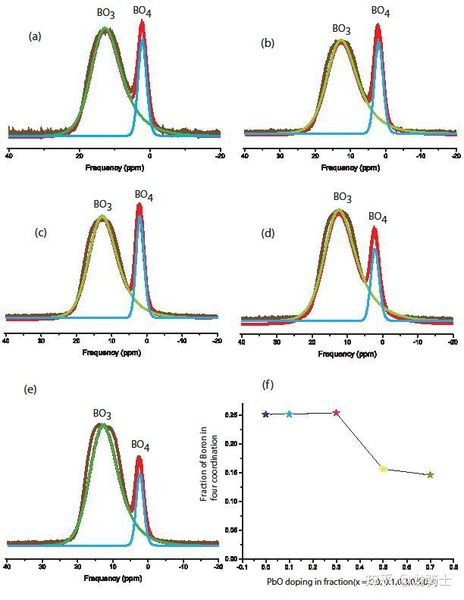

在玻璃系統(tǒng) 55[ (PbxCa1 -x)·OTiO2]-44 [2SiO2·B2O3]-1V2O5 中，(a)

CT1V0.0， (b) PCT1V0.1， (c) PCT1V0.3，(d)PCT1V0.5 和

(e)PCT1V0.7 玻璃樣品的 11B MAS NMR 譜圖，和(f)PbO 的摻雜比例

為 x= 0，0.1，0.3，0.5 和 0.7 時，B 在四配位中的占比[3]。

以上僅為鑠思百檢測的自我總結(jié)，故此分享給大家，希望可以幫助大家對測試更了解，如有測試需求，可以和鑠思百檢測聯(lián)系，我們會給與您最準(zhǔn)確的數(shù)據(jù)和最好的服務(wù)體驗，惟?？蒲泄ぷ髡呖梢愿p松的工作。
