一、掃描電鏡的工作原理

鑠思百檢測可提供掃描電鏡檢測服務，以下是掃描電鏡的工作原理，掃描電鏡的電子放大倍數可由十幾倍連續變化到幾十萬倍。因此可以對樣品的整個表面進行比較仔細的觀察。

掃描電鏡的根本原理是利用聚焦的很窄的高能電子束來掃描樣品, 通過光束與物質間的相互作用, 來激發各種物理信息, 對這些信息收集、放大、再成像以達到對物質微觀形貌表征和觀察。

掃描電鏡的工作原理與光學顯微鏡或透射電鏡不同，在光學顯微鏡和透射電鏡下，全部圖像一次顯出，是“靜態”的；而掃描電鏡則是把來自二次電子的圖像信號作為時像信號，將一點一點的畫面“動態”地形成三維的圖像，是研究三維表層構造的有利工具。

二、掃描成像過程

1、電子槍發射電子束

在高真空的鏡筒中，在加速電壓的作用下，由電子槍發射出來的電子束（直徑50pm）經過電磁透鏡系統加速會聚，形成直徑為5 nm的細電子束，聚焦在樣品表面上；

2、電子束在樣品上做光柵狀掃描

在第二聚光鏡和物鏡之間的偏轉線圈的作用下，電子束在樣品上做光柵狀掃描，即在樣品表面逐點掃描轟擊。

（1）樣品信號電子與轟擊的電子束相互作用

入射電子束與樣品原子核或核外電子發生多種相互作用，而被散射，引起電子束的運動方向或能量（或兩者同時）發生變化，從而產生各種反映樣品特征的信號。這些信號包括二次電子、背反射電子、透射電子、吸收電子、俄歇電子、電子電動勢、陰極銀光、X射線等，這些信號能夠表征固體表面或內部的某些物理或化學性質。他們是各類電子束顯微分析的物理基礎。

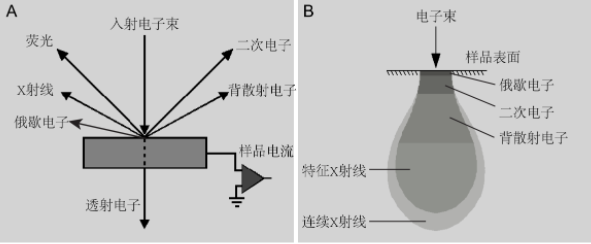

圖1 電子束轟擊固體樣品時發生的各種信號和深度

電子與樣品的相互作用過程可分為彈性散射和非彈性散射過程兩類。彈性散射與非彈性散射過程是同時發生的，前者使束電子偏離原來運動方向，后者使電子能量逐漸減少直至被樣品全部吸收，因此限制了電子束的擴散范圍，電子束的能量完全沉積在擴散區內，同時產生大量可檢測的二次輻射，這個區域稱為相互作用區。

相互作用區可以通過試驗直接觀察或由Monte Calro計算得到。通常，電子束能量越強，電子入射深度越深，相互作用越大（圖2）。樣品的原子序數越大，電子束在每走過單位距離所經受的彈性散射事件越多，其平均散射角度大，在樣品中的穿透深度越淺（圖3）。

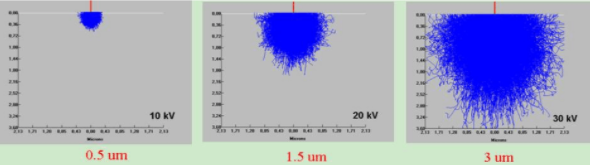

圖2 不同加速電壓下，Monte Calro電子軌跡模擬圖

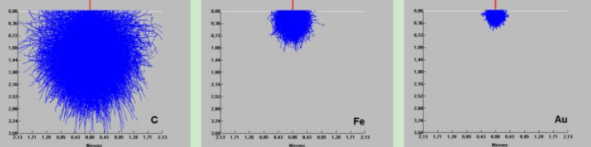

圖3 同樣加速電壓下，不用材料，Monte Calro電子軌跡模擬圖

（2）探測器與放大器處理樣品信號電子

信號電子經探測器收集并轉換為光子，再通過電信號放大器加以放大處理，輸入由顯像管柵極控制的顯像管，放大器能夠調制熒光屏的亮度，電子束打到試樣上一點時，在熒光屏上就有一亮點與之對應，其亮度與激發后的電子能量成正比。換言之，掃描電鏡是采用逐點成像的圖像分解法進行的。光點成像的順序是從左上方開始到右下方，直到最後一行右下方的像元掃描完畢就算完成一幀圖像，最終成像在顯示系統上。
