球差電鏡在單原子成像方面的應用-透射電鏡

鑠思百檢測可提球差電鏡檢測服務，近年來，單原子催化劑由于具有孤立活性位點，穩定，易分離優勢成為催化領域的研究熱點，引起了研究者的廣泛關注。而球差矯正透射電鏡在表征單原子催化劑方面發揮了巨大的作用，如下圖所示。

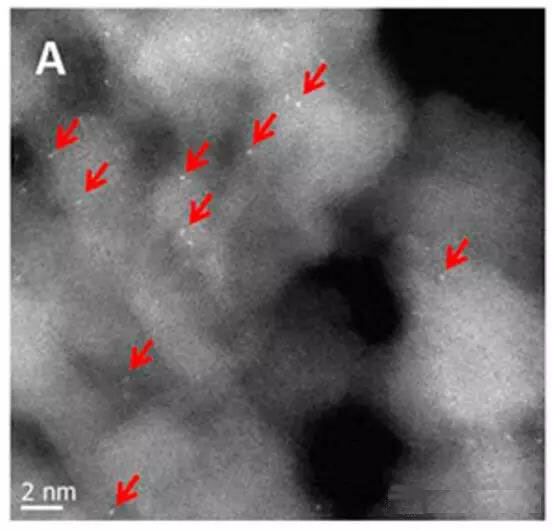

Fig 1. HAADF-STEM image of 0.006 wt% Rh1/ZnO-surport single atom catalyst [1]

Fig 1表明Rh以單原子形式存在，分散在ZnO載體上。

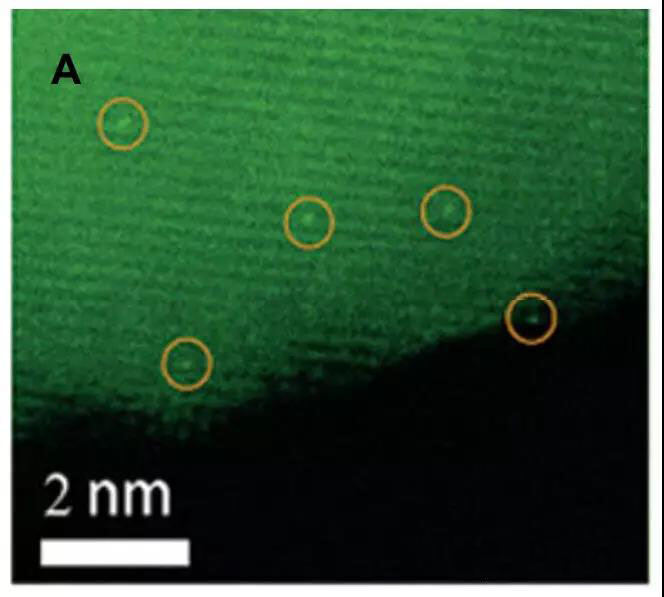

Fig 2. HAADF-STEM images of Pt/nanorode-Al2O3 [2]

Fig 2表明Pt以單原子形式存在，分散在Al2O3載體上。

敲重點：

樣品越薄，單原子襯度越好

小知識點：

1.如何做成彩圖？

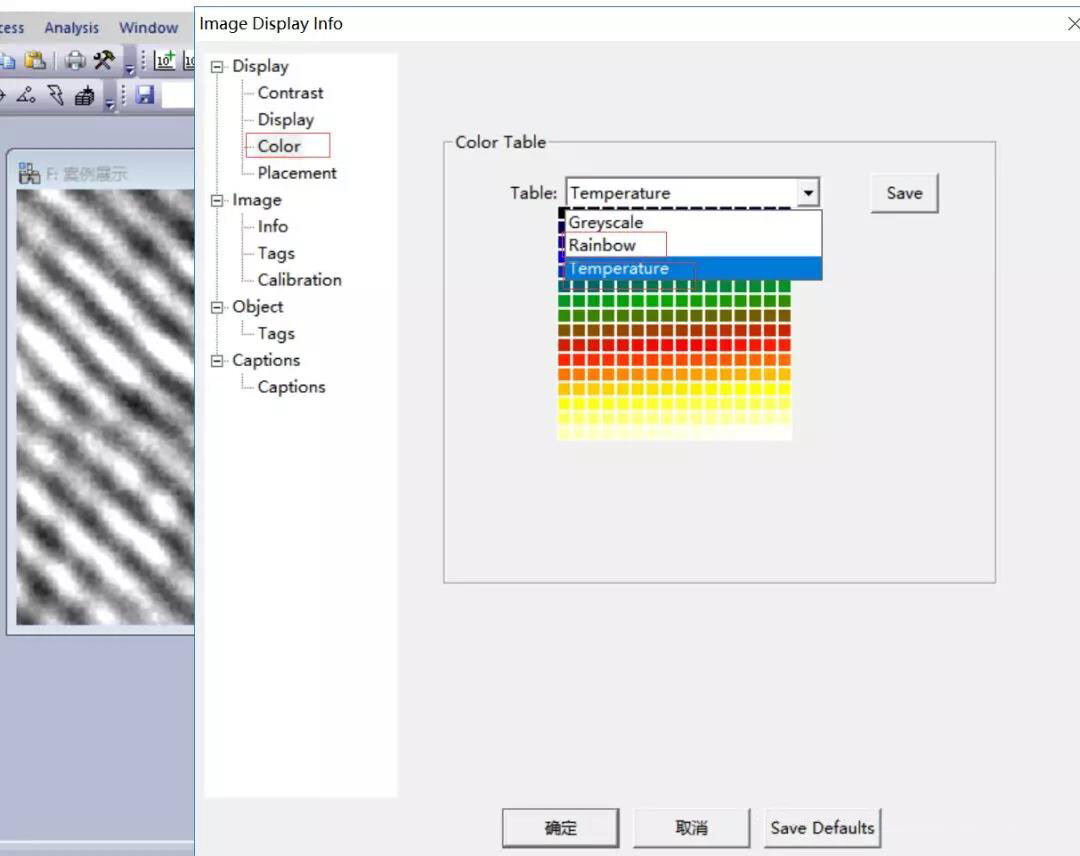

首先，用DM軟件打開一張圖片，鼠標右擊-imagedisplay，彈出image display info對話框。

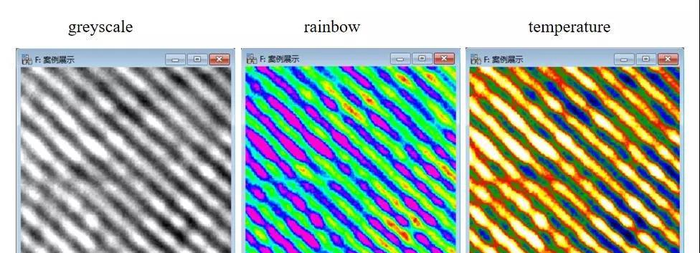

然后，點擊color進行設置，有三種：greyscale，rainbow，temperature。

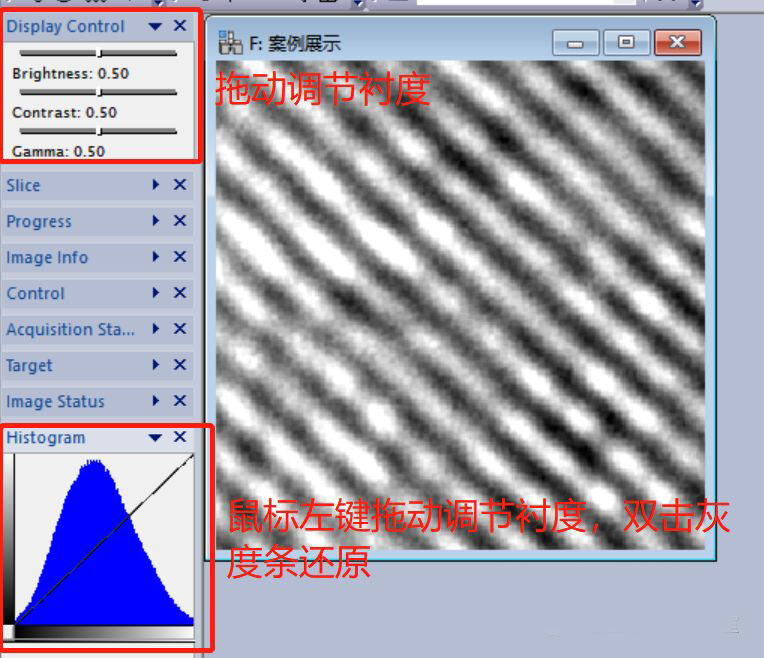

2.如何調節圖像的襯度？

參考文獻：

[1] B. T. Qiao, J. X. Liang, A. Q. Wang, J. Y. Liu, T. Zhang, Chin. J. Catal., 2016, 37,1580–1586.

[2] X.J.Cui, K.Junge, X.C.Dai, C.Kreyenschulte, M.M.Pohl, S.Wohl-rab, F.Shi, A.Bruckner, M.Beller, ACS Cent. Sci., 2017, 3, 580–585.
