EBSD制樣方法

EBSD已經逐漸成為晶體材料研究中常用的測試手段，利用其分析微觀取向、織構、晶界，應力等信息。在EBSD測試的時候經常遇到樣品放入電鏡中剛開始飄的很厲害的問題，那么究竟是什么原因呢，要怎么解決呢？

我們常采用的制樣方法是利用碳導電膠將樣品固定在70°預傾臺上，然后直接放入電鏡中進行觀察，見圖1所示。究竟這種制樣方法是否合適？我們利用歐姆表測量了不同部位之間的電阻，首先，圖2a測量了預傾臺本身的電阻，幾乎為零，說明樣品臺導電性很好，圖2b測量了樣品本身的電阻，指針偏右，說明樣品本身導電性也較好，圖2c測量了樣品與樣品臺之間的電阻，指針偏左，說明兩者之間的電阻很大。那么，按照這種制樣方法形成的接觸電阻很大，放入樣品中觀察必然會出現圖像漂移的現象。

其實，同普通SEM樣品制備方法一樣，單一的將樣品用碳導電膠固定是不合適的，觀察樣品時電子束是轟擊在樣品表面，做掃描運動，入射電子除了產生二次電子和背散射電子，大部分電子會被樣品吸收，需要通過樣品臺接地導走，如果導電性不好，接觸電阻過大，必然會導致電子在樣品表面累積，進而影響入射電子和出射電子，出現荷電效應，譬如圖像漂移就是其中的一種表現。所以為了減弱荷電效應，減小接觸電阻，通常需要利用碳導電膠將樣品表面同樣品臺連接。

于是，我們用碳導電膠將樣品表面同樣品臺連接，見圖3紅色箭頭所示，然后測量了樣品表面同樣品臺之間的電阻，相對于不連接碳導電膠，接觸電阻明顯減小，導電性提高，這樣在觀察時漂移應該會減弱。但是EBSD分析時往往要采用大束流，而且經常需要采集幾個小時，對樣品穩定性的考驗將會更高。所以為了進一步減小接觸電阻，我們采用了銀膠，銀膠的導電性比碳導電膠更好。在樣品表面涂抹銀膠連接至樣品臺，見圖4所示，測量了樣品與樣品臺之間的電阻，幾乎為零，說明接觸電阻很小，遠遠優于碳導電膠的連接。

綜合前面三種制樣方法，通過測量不同方法造成的接觸電阻，發現：

銀膠連接樣品表面和樣品臺 < 碳導電膠連接樣品表面和樣品臺< 直接碳導電膠粘貼樣品，表面不連接。

最佳的方法就是用銀膠將樣品表面和樣品臺連接。

圖1 用碳導電膠粘貼樣品，表面不做連接

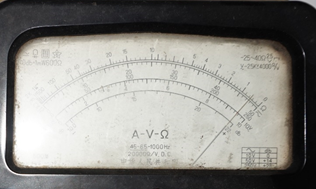

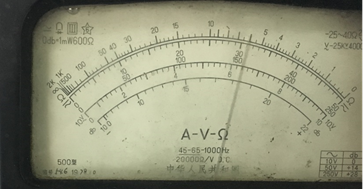

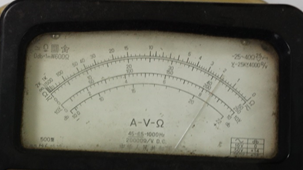

圖2 直接碳導電膠固定，表面未做連接處理。分別測量樣品臺，樣品，樣品與樣品臺之間的接觸電阻

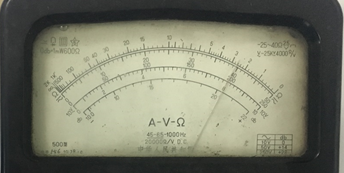

圖3 用碳導電膠連接樣品表面與樣品臺，然后測量樣品與樣品臺之間的接觸電阻

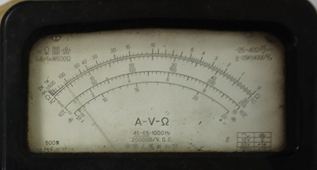

圖4 用銀膠連接樣品表面與樣品臺，然后測量接觸電阻

另外，還經常遇到樣品剛放進去的時候圖像漂移的特別厲害，但是過一段時間后，就不漂了，原因是樣品70°傾斜，用碳導電膠固定的時候，受重力作用，導電膠會變形，尤其是很大塊的很重的樣品，重力作用更明顯，樣品會隨之發生微小的下沉，尤其是放到高倍，漂移會更明顯，但是等過一段時間穩定一些，便不再漂移。所以針對于這種原因造成的漂移，首先，EBSD分析的樣品盡量越小越好，導電性導熱性都好，還容易固定；其次，可以用液體銀膠（或者液體碳膠，或者502膠，注意：502固定完以后，因?yàn)椴粚?dǎo)電，還需要用銀膠連接樣品表面和樣品臺，以提高導電性，減小接觸電阻）進行整個樣品的固定；或者也可以用電鏡工具盒自帶的一些特殊工具，譬如帶有螺絲固定的截面臺，鑲嵌樣專用夾具等等。

例如直徑30mm的鑲嵌樣品，需要做EBSD，可以用特殊的夾具將其固定，然后表面再做導電連接，這里也比較了兩種連接方法，碳導電膠連接和銀膠連接，分別測量兩種方法造成的接觸電阻，同樣發現，用銀膠連接樣品表面和夾具產生的接觸電阻遠遠小于碳導電膠的連接方法，所以對于這種鑲嵌樣品，在制備樣品的時候，如果能將鑲嵌樣品取出來，優先取出樣品進行粘貼分析，如果很難取出，可以使用專門的夾具固定，并采用銀膠連接樣品表面和樣品臺，以提高導電性，減小接觸電阻。

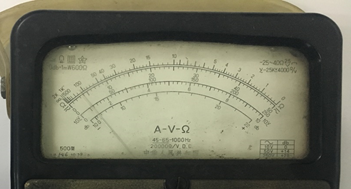

圖5 用特殊夾具固定鑲嵌樣品，并用碳導電膠連接樣品表面與樣品臺，然后測量接觸電阻

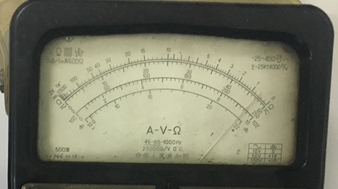

圖6用特殊夾具固定鑲嵌樣品，并用銀膠連接樣品表面與樣品臺，然后測量接觸電阻

總之，對于EBSD分析，圖像漂移主要有兩方面造成：樣品固定和導電性（接觸電阻）。樣品固定通常有兩種，一種是沒有粘牢，還是很明顯晃動，另外一種就是粘牢了，但是因?yàn)?/span>70°傾斜，重力作用，使得碳導電膠變形需要時間穩定。可以通過取小樣品，用特殊夾具，用液體膠固定樣品等方法來解決。導電性不好造成的漂移，可以通過用銀膠連接樣品表面和樣品臺，從而減小接觸電阻，提高導電性來解決。
