鑠思百檢測DETECTION
OF TECHNICAL SOUSEPAD
DETECTION OF TECHNICAL SOUSEPAD
膜材料孔徑分析的幾種測試方法 二維碼
發(fā)表時間：2021-11-25 09:38作者：鑠思百檢測來源：鑠思百檢測 膜材料孔徑分析的幾種測試方法 一，氣體吸附法 4.方法測試原理圖：
二，壓汞法 1.測試原理：借助外力，將汞壓入干燥的多孔樣品中，測定滲入樣品中的汞體積隨壓力的變化關(guān)系，并據(jù)此計算樣品的孔徑分布。該法將不透氣的U形孔也折算進(jìn)去，因此測定結(jié)果的參考價值不大。如果想測試較小孔徑，如100nm以下，需要非常大的壓力（20MPa以上）才能把汞注入材料孔道內(nèi)，這樣大的壓力是一般材料難以承受的，在高壓下，膜材料的孔結(jié)構(gòu)會變形甚至壓垮，致使結(jié)果偏離理論值；2.孔徑測試范圍：50nm-500um 3.測試膜材料孔徑缺點：（1）孔徑范圍：50nm-500um；如果想測試較小孔徑，如100nm以下，需要非常大的壓力（20MPa以上）才能把汞注入材料孔道內(nèi)，這樣大的壓力是一般有機(jī)材料不能承受的，在高壓下，膜材料的孔結(jié)構(gòu)會變形甚至壓垮，致使結(jié)果偏離理論值；但是對于泡壓法，對材料施加的壓力要小得多；(3)同氮吸附一樣，壓汞法無法區(qū)分通孔和盲孔，更無法表征孔喉處的尺寸。 4.測試原理圖

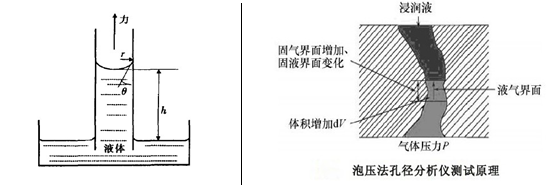

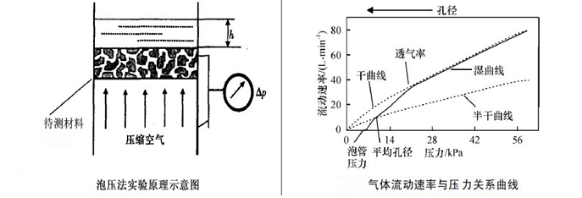

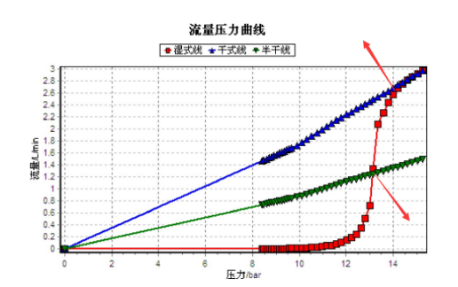

三， 泡點法 測試原理：當(dāng)孔道被液體潤濕劑封堵時，由于潤濕劑表面張力的作用，此時如果用氣體把孔打開的話，則需要給氣體施加一定的壓力，而且孔越小則開孔所需壓力越大。通過對比多孔材料在干燥與濕潤狀態(tài)下壓力與氣體流量之間的關(guān)系曲線，按照一定的數(shù)學(xué)模型計算就可獲得樣品的孔徑分布。

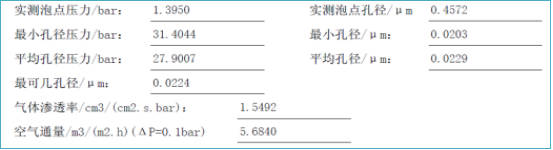

3.對氣液排出法而言，由于氣液界面張力較大，只能通過加大氣體壓力來測量更小的孔徑，但是高壓易導(dǎo)致漏氣、樣品變形、壓力降等一系列問題。泡點法的弊端在于不適于測量小孔徑的膜材料。  4.儀器測試報告截圖
 四，懸浮液過濾法 1.測試原理：是以球形粒子懸浮液為介質(zhì)，使用待測樣品對其進(jìn)行錯流過濾，對比原懸浮液和透過液中粒子粒度分布的變化即可計算孔徑分布，透過液中最大粒子的直徑，即為該多孔材料的最大孔徑。五，液液排除法 1.測試原理與泡點法類似，也用于測量孔喉，只不過是采用與潤濕劑互不相溶的另一種液體代替氣體作為開孔劑；2.測試原理：10nm-200um 3.測試膜材料孔徑優(yōu)缺點：由于液液界面張力較小，在測量較大孔徑時只需極小的壓力，因而壓力的測量誤差較大，其最佳測量范圍是10納米至200微米。 泡壓法（氣液驅(qū)替） 壓力-孔徑對應(yīng)關(guān)系 根據(jù)公式：D=4γCosθ/△P ，計算如下：
|
||||||||||||||||||||||||||||||||||||||||||||||
