掃描電鏡的原理-二次電子

掃描電子顯微鏡就是鑠思百檢測以能量為1-30KV間的電子束，以光柵狀掃描方式照射到被分析試樣的表面上，利用入射電子和試樣表面物質相互作用所產生的二次電子和背散射電子成像，獲得試樣表面微觀組織結構和形貌信息。配置波譜儀和能譜儀后，鑠思百檢測再利用所產生的X射線，就可以對試樣進行定性和定量化學成分分析。

入射電子的散射過程是一種隨機過程，每次散射后都使其前進方向改變，在非彈性散射過程是一種隨機過程，每次散射后都使其前進方向改變，在非彈性散射情況下，還會損失一部分能量，并伴有各種信息的產生如熱、X射線、光、二次電子發射等。

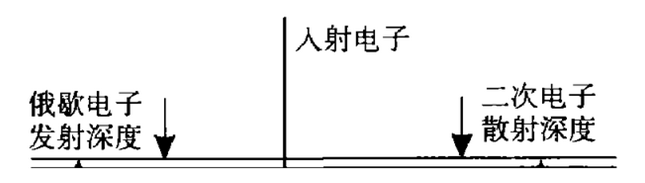

由圖可知，入射電子經過多次彈性和非彈性散射后，可能出現如下情況:

(1)部分入射電子所累積的總散射角大于90°，重新返回表面逸出，這些電子成為背反射電子；

(2)若試樣的厚度小于入射電子的最大貫穿深度，則它可以穿透試樣而從另一面逸出，這部分電子稱為透射電子；

(3)部分入射電子經過多次非彈性散射后，其能量損失殆盡，不再產生其它效應，被試樣吸收，這部分電子稱為吸收電子；

(4)入射電子在試樣表面層（10nm左右）引起次電子發射從而產生二次電子；

(5)電子躍遷復位過程所放出的能量再次使原子的電子產生電離變成具有特征能量的二次電子，稱為俄歇電子；

(6)電子躍遷復位過程中所放出能量若以光量子形式釋放出，則產生具有特征能量的X射線，簡稱為特征X射線；

(7）若入射電子使試樣的原子內電子發生電離，高能級的電子向低能級躍遷時發出的光波長較長，稱為陰極熒光。

掃描電子顯微鏡是一種多功能的儀器,具有很多優越的性能,是用途最為廣泛的一種儀器, 鑠思百檢測在巖土、石墨、陶瓷及納米材料等的研究上有廣泛應用。因此掃描電子顯微鏡在科學研究領域具有重大作用。
