XPS數據分析可以對全譜進行定性定量分析；精細譜定量分析，以及標注擬合元素的化學態、峰位置和含量；此外，XPS數據分析還可以做ARXPS線掃、面掃、深度剖析等特殊數據的分析。

使用的軟件有Casa，Multipak和Avantage，主要分析方法是查找資料，根據數據的峰形、結合能等信息判斷元素組成，化學態，價態等。

X射線光電子能譜儀 (X-ray Photoelectron Spectroscopy 簡稱：XPS測試) ，又被稱為化學分析電子能譜儀 (ESCA) ，是一種常規的表面成分分析技術，除了可以表征材料的成分組成，還可以表征各成分的化學狀態，并可定量表征每種成分的相對含量；因而XPS廣泛地應用于材料研究的各個領域。

隨著應用范圍的擴增，XPS的表征基本屬于文章的基本表征，常用來做表面元素定性分析，元素含量分析和價態分析等等，但是分析的時候，對于數據分析的規范性和正確性需要大家引起重視?，F(xiàn)在就發表的文章，里面XPS數據分析的基本錯誤和大家分享下。（此次分享不針對任何人，只是就數據本身的分析，基本錯誤進行簡單分析）。

案列一

XPS數據分析中必不可少的一步就是扣背景，上圖中四幅圖的扣背景都不對，基線在曲線上面了，后續對譜峰擬合、化學態定性定量都有影響。

正確的方式是選擇對應元素譜峰兩側背底處（較平緩信號相對最低的區域），選擇合適的背景扣除方式，常見的四種本底扣除的方法：Linear, Shirley，Tougaard和Smart。建議同一組數據分析用相同的背景扣除的方式。

圖中數據分析錯誤的點有：扣背景的基線錯誤，Ni元素隨意標注價態，Mn元素的2p3/2與2p1/2的面積比列不對。

案列二

plasmon

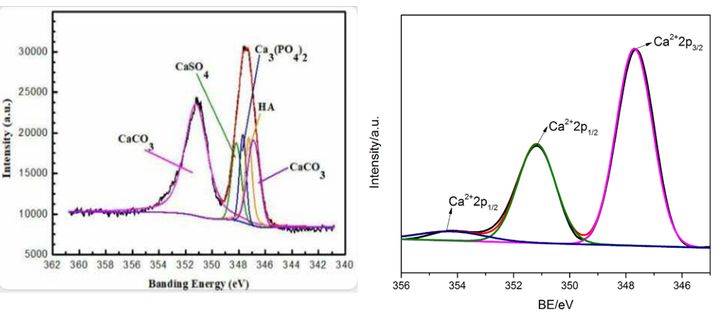

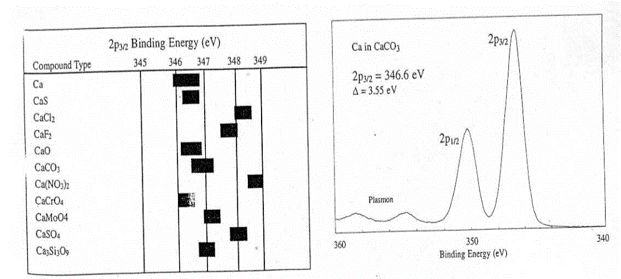

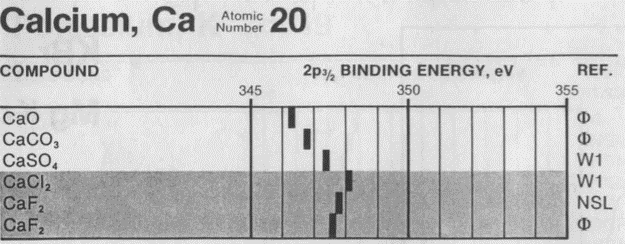

圖中未能正確認識軌道自旋分裂峰的概念，下圖是Ca元素的數據手冊資料，從資料中可以看出Ca的p軌道是軌道自旋譜峰，2p3/2與2p1/2一對是一種化學態，圖一2p3/2居然四個并標注了所謂的化學態，2p1/2卻只有一種化學態，面積比列2：1就更不用說了。圖二是譜峰的認識錯誤，從資料中可以出是plasmon(損失峰)

圖中數據分析錯誤的點有，譜峰的認識錯誤以及違背基本的數據分析原則。

案列三

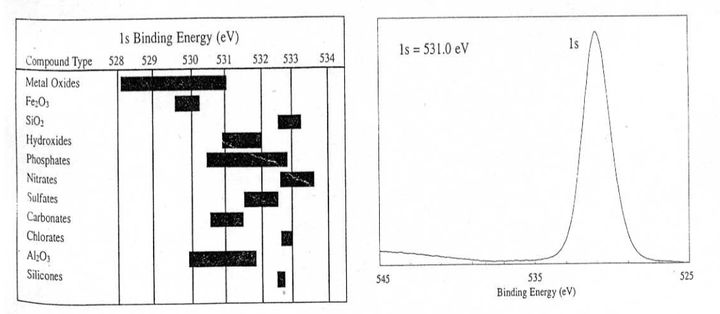

重疊譜峰，O1s的結合能位置在528-535eV之間，Sb 3d5/2正好也在這個范圍，所以分析Sb元素的峰的時候就需要考慮O1s的譜峰，但圖中全部都歸屬到Sd,所以面積比例不合理。

圖中錯誤之處：未考慮重疊峰。

注意事項：

1. XPS數據分析是基于您的數據真實反饋再結合數據分析的基本原則分析，XPS主要是分析化學價態的，對提供的化學結構能起到輔助作用，針對配體新材料，合金材料，我們參考數據庫資料里面物質（單質，氧化物，簡單化學式等）資料分析，不會有您本身研究的這個新材料一模一樣或者類似的晶體結構分析文獻。

2. 通過XPS數據處理軟件Avantage 對C1s精細譜進行分峰擬合，根據C1s的峰型和能量位置可以把C1s分成四種化學態：結合能在283.5-284.0eV附近的C1s 主要歸屬為無機碳；吸附碳和有機碳C-C/C-H 結合能通常在 285eV附近；C-O/C-N 化學鍵的結合能通常在285.8~287 eV之間；而C=O化學鍵的結合能通常在287.5~288.5eV之間；通過分峰擬合得到不同化學態以及不同化學態的原子百分含量。

3. XPS數據分析結果提供excel格式文件，里面的原始數據，可以用Origin畫圖。
