電子探針（EPMA）的三種工作方式

電子探針（EPMA）的三種工作方式

1、電子探針（EPMA）的定義:

一種利用電子束作用樣品后產生的特征X射線測試微區微量成分的儀器，由于激發X射線的電子束很細，宛若針狀，因此常稱電子探針。

2、電子探針（EPMA）的原理:

用細聚焦電子束入射樣品表面、激發出樣品元素的特征X射線:

分析特征X射線的波長（或特征能量）即可知道樣品中所含元素的種類(定性分析，準確).

分析X射線的強度、則可知道樣品中對應元素的多少(定量分析，相對精度約為±1~5%)。

元素分析范圍:從Mg₁₂到U₉₂元素

3、電子探針EPMA的三種工作方式：

點分析用于選定點的全譜定性分析或定量分析，以及對其中所含元素進行定量分析；線分析用于顯示元素沿選定直線方向上的濃度變化；面分析用于觀察元素在選定微區內濃度分布。
由莫塞萊定律可知，各種元素的特征X射線都具有各自確定的波長，通過探測這些不同波長的X射線來確定樣品中所含有的元素，這就是電子探針定性分析的依據。而將被測樣品與標準樣品中元素Y的衍射強度進行對比，就能進行電子探針的定量分析。當然利用電子束激發的X射線進行元素分析，其前提是入射電子束的能量必須大于某元素原子的內層電子臨界電離激發能。

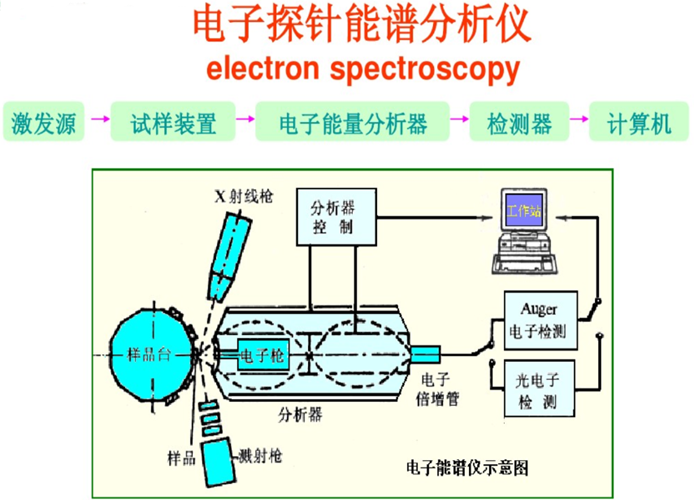

4、電子探針（EPMA）的結構

電子探針主要由電子光學系統，真空室，樣品室，X射線分光系統和計算機檢測系統等組成。

電子探針的電子光學系統，真空室和樣品室與掃描電子顯微鏡相同，樣品臺可以上下左右移動或旋轉。高能電子束可照射到樣品上任意需要分析的區域，掃描線圈控制電子束在樣品上掃描，就可以得到與掃描電子顯微鏡（SEM）一樣的背散射電子圖像或二次電子圖像，只是圖像的分辨率不如掃描電子顯微鏡。

X射線分光系統分為兩種：一種是利用分光晶體（布拉格衍射定律）檢測特征X射線波長的波譜儀（簡稱WDS），是電子探針主要的檢測方式；另一種是利用硅半導體檢測器直接檢測X射線能量的能譜儀（簡稱EDS）。一般將EDS作為附件安裝在掃描電子顯微鏡上檢測元素，有時也用作電子探針的輔助檢驗手段。

5、電子探針（EPMA）樣品制備

5.1 樣品要求

1）樣品大小要合適；

2）薄片和砂薄片不能加蓋玻璃；

3）樣品表面有良好的的導電和導熱；

4）樣品表面盡量磨得很平，表面干凈無污染；

5）明確分析區域位置；

6）確定分析內容：分析位置、分析元素、分析方式。

5.2 樣品制備

1）粉末樣品：直接撒在樣品座的雙面碳導電膠上，用平的表面物體壓緊，再用洗耳球吹去粘結不牢固的顆粒，也可采用環氧樹脂等鑲嵌材料將樣品包埋后，進行粗磨、細磨及拋光方法制備；

2）塊狀樣品：可用環氧樹脂等鑲嵌后，進行研磨和拋光，較大的塊狀樣品也可直接研磨和拋光。

3）鍍膜：樣品加工后，蒸鍍金或者碳等導電膜，再分析。形貌觀察時，可蒸鍍金導電膜，成分定性，定量分析，必須蒸鍍碳導電膜。鍍膜要均勻，厚度控制在20nm左右。標樣和樣品應同時蒸鍍。
