一般情況下，介孔測試范圍小于1μm（通常數(shù)據(jù)給到200nm，即2-200nm），大于100nm建議使用壓汞儀測試；微孔理論上可以測到0.5nm（即0.5-2nm），一般小于1nm也有可能測不出來。
鑠思百檢測DETECTION
OF TECHNICAL SOUSEPAD
DETECTION OF TECHNICAL SOUSEPAD
BET比表面積原理及常見問題 二維碼

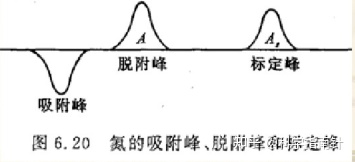

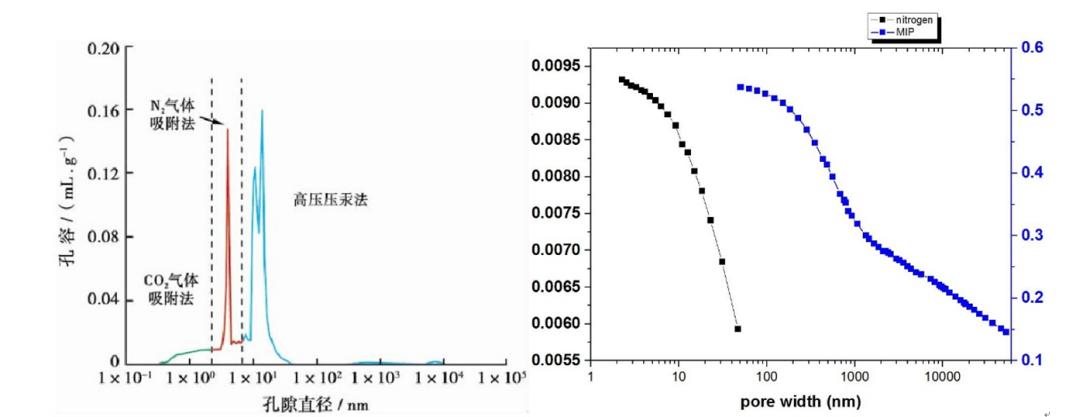

發(fā)表時間：2022-06-30 16:33作者：鑠思百檢測 BET比表面積原理及常見問題 BET法測定比表面積的原理？今天鑠思百檢測小編帶大家了解一下，希望能幫到大家 比表面積及其意義 比表面積：單位體積或單位質(zhì)量上顆粒的總表面積。 比表面積的意義： 固體有一定的幾何外形，借通常的儀器和計算可求得其表面積。但粉末或多孔性物質(zhì)表面積的測定較困難，它們不僅具有不規(guī)則的外表面，還有復雜的內(nèi)表面。比表面積的測量，無論在科研還是工業(yè)生產(chǎn)中都具有十分重要的意義。一般比表面積大、活性大的多孔物，吸附能力強。 BET法的概念 BET：Brunauer、Emmett和Teller名字的縮寫； BET測試理論是根據(jù)這三位科學家提出的多分子層吸附模型，并推導出單層吸附量Vm與多層吸附量V間的關(guān)系方程，即著名的BET方程； BET比表面積測試可用于測顆粒的比表面積、孔容、孔徑分布以及氮氣吸附脫附曲線。對于研究顆粒的性質(zhì)有重要作用。 BET法測定原理 以氮氣為吸附質(zhì)，以氦氣或氫氣作載氣，兩種氣體按一定比例混合，達到指定的相對壓力，然后流過固體物質(zhì)。當樣品管放入液氮保溫時，樣品即對混合氣體中的氮氣發(fā)生物理吸附，而載氣則不被吸附。這時屏幕上即出現(xiàn)吸附峰。  當液氮被取走時，樣品管重新處于室溫，吸附氮氣就脫附出來，在屏幕上出現(xiàn)脫附峰。最后在混合氣中注入已知體積的純氮，得到一個矯正峰。根據(jù)矯正峰和脫附峰的峰面積，即可算出在該相對壓力下樣品的吸附量。改變氮氣和載氣的混合比，可以測出幾個氮的相對壓力下的吸附量，從而可根據(jù)BET公式計算比表面。 BET測試常見問題 BET（N2）測試孔徑范圍？ A: BET吸附量低，是什么原因？ A： 測試結(jié)果是樣品的比表面積比較小，也就是孔不是很發(fā)達，所以吸附的氮氣就比較少。 BET與壓汞數(shù)據(jù)的銜接，得不到作圖所示銜接很好的結(jié)果，是什么原因? A：
BET數(shù)據(jù)處理時需要選擇合適的數(shù)據(jù)處理模型；另外，在數(shù)據(jù)處理時可以選擇柱狀孔，調(diào)整至數(shù)據(jù)交叉點，得到的數(shù)據(jù)是最精確的。 BET測試中單分子層吸附量怎么計算？ A： 根據(jù)如下BET方程：
式中，V表示吸附量，p為氣體吸附平衡壓力，p0為氣體在吸附溫度下的飽和蒸氣壓。兩常數(shù)Vm代表固體表面鋪滿單分子層時的吸附量，C是與吸附熱E1和E2有關(guān)的常數(shù)。公式變形：
如果以 將BET數(shù)據(jù)報告給出的斜率（Slope）與截距（Y-Intercept）代入上述公式，就可以得到Vm（單分子層吸附量）。
以上就是鑠思百檢測小編對"BET比表面積原理及常見問題"相關(guān)資料的整理，如有測試需求，可以和鑠思百檢測聯(lián)系，我們會給與您最準確的數(shù)據(jù)和最好的服務體驗，希望可以在大家的科研路上有所幫助。 溫馨提示 1、不定期推出各種優(yōu)惠活動，詳情咨詢客服。 2、測試前聯(lián)系在線客服確認測試條件、檢測費用、檢測周期等。 檢測咨詢熱線：15071040697 黃工QQ：82187958 公司網(wǎng)站：www.gzbj666.cn 武漢鑠思百檢測技術(shù)有限公司 |
