VSM磁性測試-MH曲線數據分析

我導師讓我用VSM測一下磁性，一個MH曲線圖，我也不知道你說的磁場范圍該怎么定？

我就是測一個居里溫度，我是要ZFC還是FC??？

其實會來找小編這邊測試VSM的老師同學們大多數都不是做半導體，磁性材料的，

只是文章需要這個數據，審稿人要求有這個數據才來做的。

接下來鑠思百小編簡單說一下收到數據后怎么對數據進行處理

怎么才能從收到的數據中得到自己想要的內容呢？

01.什么是磁化曲線

所謂磁化曲線是表示物質中的磁場強度H

與所感應的磁感應強度B或磁化強度M之間的關系。

02.數據處理方法

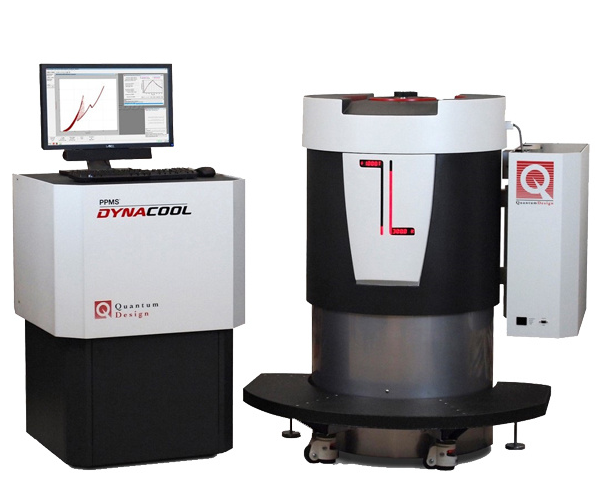

以美國Quantum Design公司的數據為例。

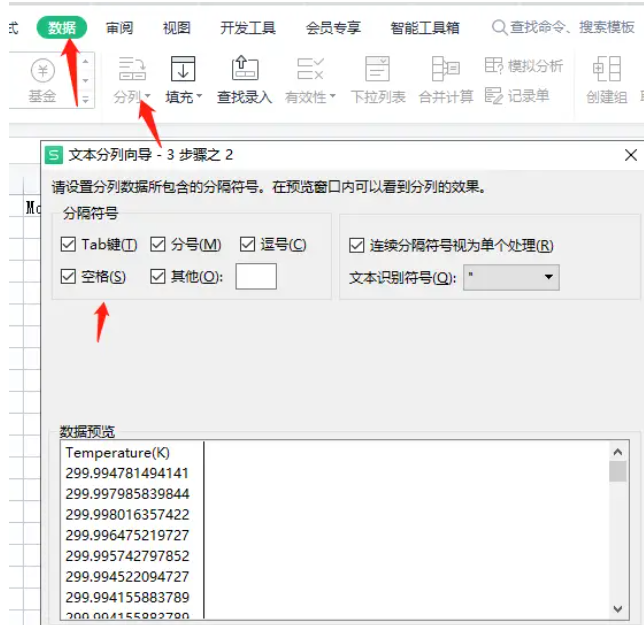

1、將數據復制到Excel中，將數據分為三列，第一列為溫度，第二列為磁場，第三列為感應磁強度。

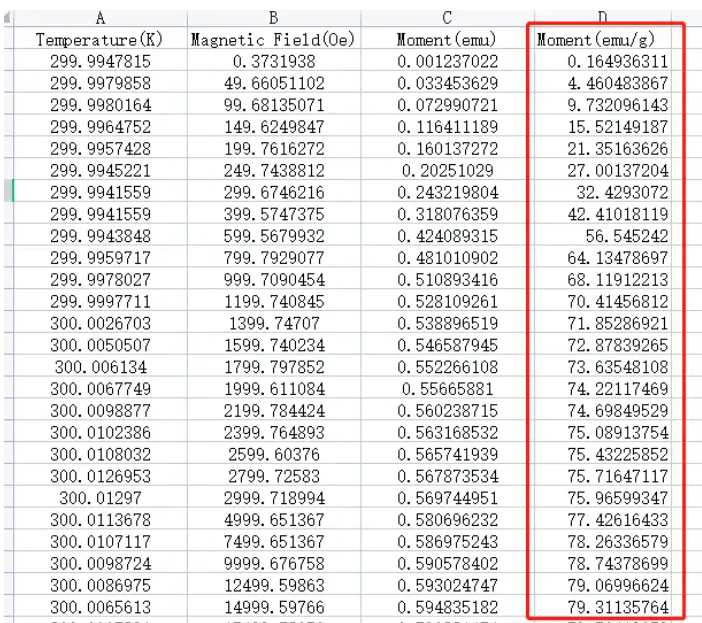

2、然后將第三列的磁強度數據轉化為國際單位emu/g的單位，需要對應每個樣品文件命名后面的mg質量，進行轉化，即第三列乘以1000除以取樣質量，轉化為emu/g單位的數值，如圖：

3、然后以第二列磁場和第四列轉化好的emu/g的磁強度數據進行作圖，如下：

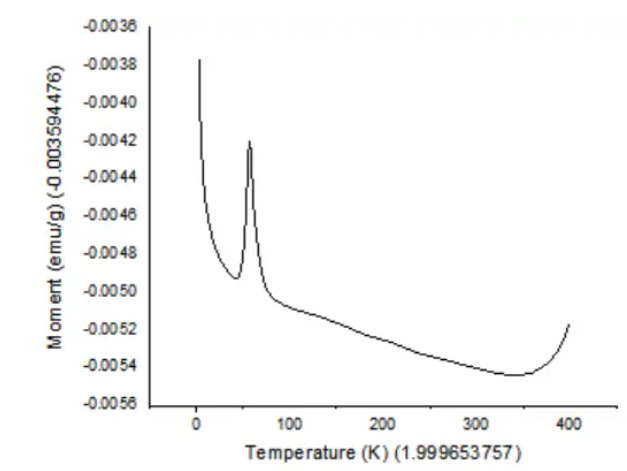

4、MT曲線是在固定的磁場下測試的，所以繪圖是選擇第一列溫度和第四列轉化好的emu/g的磁強度數據進行作圖，如下：

03. 磁滯回線

將強磁性材料（包括鐵磁性和亞鐵磁性材料）樣品從剩余磁化強度M=0開始，逐漸增大磁化場的磁場強度H，磁化強度M將隨之沿圖1中OAB曲線增加，直至到達磁飽和狀態B?，F(xiàn)增大H，樣品的磁化狀態將基本保持不變，因此直線段BC幾乎與H軸平行。當磁化強度到達飽和值Ms時，對應的磁場強度H用Hs表示。OAB曲線稱為起始磁化曲線。

此后若減小磁化場，磁化曲線從B點開始并不沿原來的起始磁化曲線返回，這表明磁化強度M的變化滯后于H的變化，這種現象稱為磁滯。當H減小為零時，M并不為零，而等于剩余磁化強度Mr。要使M減到零，必須加一反向磁化場，而當反向磁化場加強到-Hcm時，M才為零，Hcm稱為矯頑力。即磁滯回線與磁化強度M的交點為剩余磁化強度Mr，滯回線與磁場強度H的交點即為矯頑力Hcm。

如果反向磁化場的大小繼續增大到-Hs時，樣品將沿反方向磁化到達飽和狀態E，相應的磁化強度飽和值為-Ms。E點和B點相對于原點對稱。

此后若使反向磁化場減小到零，然后又沿正方向增加。樣品磁化狀態將沿曲線EGKB回到正向飽和磁化狀態B。EGKB曲線與BNDE曲線也相對于原點O對稱。由此看出，當磁化場由Hs變到-Hs，再從-Hs變到Hs反復變化時，樣品的磁化狀態變化經歷著由BNDEGKB閉合回線描述的循環過程。曲線BNDEGKB稱為磁滯回線。

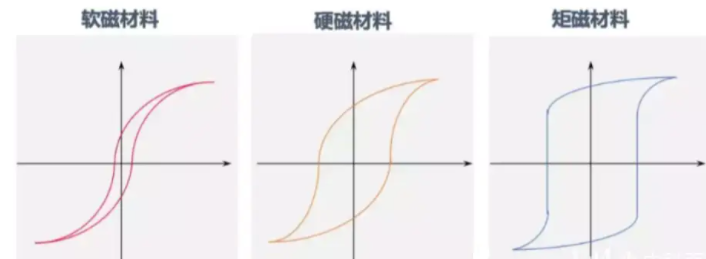

04.為什么有的磁滯回線是矩形？

有的兩條線都快重合了，是什么原因?qū)е碌哪兀?/span>

這是由材料本身的性質決定的。磁性材料按照磁化后去磁的難易程度，可分為軟磁性材料和硬磁性材料。磁化后容易去掉磁性的物質叫軟磁材料，當然這種材料也是極易退磁的，不容易去磁的物質叫硬磁材料。通常軟磁鐵剩磁較小，硬磁鐵剩磁較大。

軟磁鐵主要包括軟磁鐵芯和硅鋼片這兩種，軟磁鐵被廣泛用來作為磁力線的通路，即用作導磁材料。例如變壓器、傳感器的鐵芯，磁屏蔽罩源，顯示器，濾波器，特殊磁路的輪鐵等。

硬磁鐵則主要是鎳鈷、鈞鈷、欽鐵硼和氧化鐵等材料。主要用于電機、電器、電子、醫療器械、航天、智能家居等領域。矩磁材料其實是特殊的硬磁材料，剩磁大，磁滯回線呈矩形。矩磁材料主要用于電子計算機隨機存取的記憶裝置。

05這么多數據，我只想知道我的樣品磁性到底是強是弱，我該看那個數值呢？

這個要看是軟磁材料還是永磁材料，永磁材料磁性能的表征是看飽和磁化強度、矯頑力和磁能積的，通過磁滯回線可以得到。軟磁材料的話，磁性大小也看飽和磁化強度，但是要求矯頑力低，也就是磁滯回線要細長。算出縱軸的磁矩，看磁矩大小就可判斷磁性大小了，如果磁化強度大的話，一般說來可以認為磁性就強。

小編對MH曲線進行了簡單的整理講解，大家要是還有什么不懂的可以在評論區提出討論呦~

關于磁性能還有好多參數，比如居里溫度，ZFC曲線，F(xiàn)C曲線等，這些小編下期為大家解讀~
