FIB制樣流程

1、做FIB對樣品有什么要求？

（1）首先確認樣品成分及導電性；若導電性較差，需要先噴金；

（2）其次確認FIB目的，截面看SEM還是TEM，TEM是做普通高分辨還是球差，普通的高分辨減薄厚度比球差要厚一些，最薄可以減薄到十個nm左右的厚度；

（3）確認切割或取樣位置；

（4）確認材料是否耐高壓，FIB制樣一般常用電壓是30kV；

（5）樣品最好表面拋光。

2、FIB-TEM制樣流程是什么？

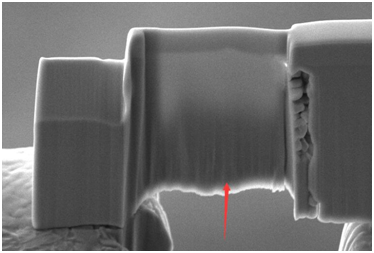

（1）找到目標位置，表面噴Pt（圖上突起的長條形狀）保護；

（2）把目標位置前后兩側挖空，剩下目標區域；

（3）機械納米手將這個薄片取出，開始離子束減薄；

（4）減薄到理想厚度后停止；

（5）將樣品焊到銅網上的樣品柱上。樣品在紅圈標出的位置，一個銅網上有4個柱子，最多可以放4個樣品；

注意事項：制備好的樣品，需要裝在自吸附盒里，避免強烈碰撞，強烈碰撞會導致樣品從樣品柱上脫落，一旦脫落，樣品無法找回。
