做透射電鏡需要多少樣品

透射電鏡對樣品的要求

1. 樣品一般應為厚度小于100nm的固體。

2. 樣品在電鏡電磁場作用下不會被吸出，附于極靴上。

3. 樣品在高真空中能保持穩定。

4. 不含有水分或其它易揮發物，含有水分或其他易揮發物的試樣應先烘干。

TEM樣品常放置在直徑為3mm的200目載網上

納米粉末樣品的制備方法

1、研磨法

將（研磨后的）粉末放在去離子水或無水乙醇溶液里，用超聲波分散器將需要觀察的粉末分散成懸浮液。

用滴管滴幾滴在覆蓋有支持膜的電鏡載網上，待其干燥(或用濾紙吸干)后, 即成為電鏡觀察用的粉末樣品。

載網種類：

方華支持膜：方華支持膜的化學成分是聚乙烯醇縮甲醛，由于是純的有機 膜，所以膜的彈性好，厚度通常為 10nm 左右，透射電鏡觀察時背底影響小。但方華膜因導電性不好，在電子束照射下，易因高溫或電荷積累，產生樣品漂移甚 至膜破損，通常在 100kV 電鏡和生物樣品中使用較多。

碳支持膜：是一種最常用的支持膜，有兩層膜結構。從下至上依次為裸網、方華膜和碳膜，由于碳層具有較強的導電性和導熱性，彌補了無碳方華膜的荷電效應以及熱效應，增強了膜整體的穩定性，適合大多數納米材料和生物樣品的一般形貌觀察用于常規樣品制樣。

微柵：在膜上制作出微孔，以便使樣品搭載在微孔邊緣，使樣品“無膜”觀察，提高圖象襯度。觀察管狀、棒狀、納米團聚物效果好，特別是觀察這些樣品的高分辨像及mapping時更是最佳選擇。

超薄碳膜：在微柵的基礎上疊加了一層很薄的碳膜，一般為3-5納米。這層超薄碳膜的目的是用超薄碳膜把微孔堵住。主要針對粒度較小的納米材料。如10納米以下分散性很好的納米材料，如果用微柵可能從微孔中漏出，如果在微柵孔邊緣，由于膜厚可能會影響觀察。所以用超薄碳膜就會得到很好的效果。

純碳膜：當樣品所用的有機溶劑（氯仿、甲苯等）能夠溶解方華膜時，載網膜中就要去除方華膜，只剩碳膜，稱為純碳膜，碳膜的厚度通常為 20nm 左右，在高分辨觀察時背底的影響也比較明顯。

雙聯載網支持膜：將兩片載網膜連在一起，負載樣品后，將樣品夾住，形成三明治的結構，加強了對樣品的固定，比如應用于磁性材料可避免其吸附到透射電鏡的極靴上。

載網膜的選擇

由上述介紹的載網膜的結構及特點，可根據樣品的特征選擇合適的載網膜，匯總如下表所示，需要說明的是一些特殊情況：

（1） 用能譜分析銅元素時，不能選用銅載網，要選用鎳、鉬等其他材質的載網膜，同理分析碳元素時，要用氮化硅膜。

（2）在做高分子、生物樣品切片后需要染色時要用裸網或微柵，因為染色劑通常會染方華膜。

（3）在負載一些二維方向尺度較大的薄膜樣品時，比如大面積的石墨烯膜、有機膜，如果用碳支持膜背底影響較大 用微柵膜在低倍觀察時有微柵孔的結構，因此可選用目數較高的裸網，如 1000 目、2000 目的銅裸網。

2、樹脂包埋法

理想的包埋劑應具有：高強度，高溫穩定性，與多種溶劑和化學藥品不起反應。目前常用國產環氧樹脂618、Epon812環氧樹脂、及低黏度包埋Spurr。

包埋劑配制及使用過程中的注意事項：

（1）所有容器及玻璃棒等應是清潔和干燥的；

（2）配制過程中應攪拌均勻，使用過程中應避免異物，特別是水、乙醇、丙酮等混入包埋劑；

（3）配制好的包埋劑應密封保存，避免受潮。剩余包埋劑可密封并儲存在-10—-20℃冰箱中，延長其使用期。

包埋方法：

將待觀察的樣品塊放入灌滿包埋劑的適當模具（如膠囊）中，恒溫箱內加溫固化， Spurr70℃烤箱內8h即可固化，國產樹脂618、Epon812環氧樹脂需37℃過夜，經45℃ 12h、60℃ 24h可固化。將包埋固化后的樣品取出，用超薄切片機切片后，分散于載網上，即可制得透射觀察所需要的樣品。

塊體樣品的制備方法

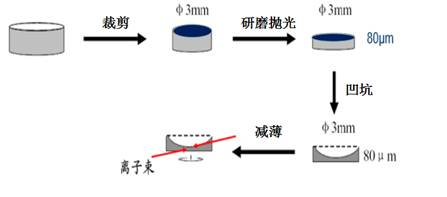

1、離子減薄

特點：不受材料電性能的影響，即不管材料是否導電，金屬或非金屬或者二者混合物，不管材料結構多復雜均可用此方法制備薄膜。

（1）樣品裁剪：將樣品沖壓成直徑3mm的圓片。

（2）研磨拋光：將樣品圓片用手動研磨盤手動研磨至厚度低于80微米的圓片。

（3）凹坑：凹坑儀單面凹坑至圓片中心厚度為10-30微米。

（4）離子減?。涸O置好離子槍角度、減薄時間、加速電壓將樣品減薄至出現足夠薄區

2、電解雙噴

特點：受材料電性能的影響，只能用于金屬樣品，并且耗時短成本低。

（1）樣品裁剪：將樣品沖壓成直徑3mm的圓片。

（2）研磨拋光：將樣品圓片用手動研磨盤手動研磨至厚度低于100微米的圓片。

（3）凹坑：凹坑儀單面凹坑至圓片中心厚度為10-30微米。

（4）電解雙噴：設置好電解液、電壓、溫度將樣品減薄至出現足夠薄區
