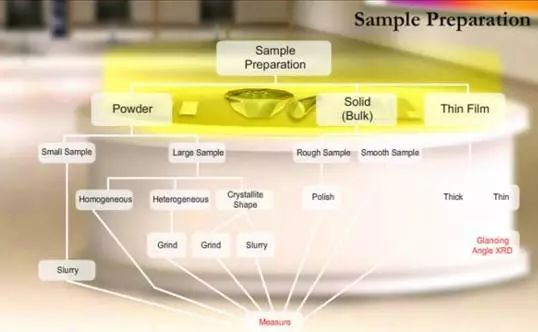

XRD 即X-ray diffraction 的縮寫，中文翻譯是是X射線衍射，通過對材料進行X射線衍射，分析其衍射圖譜，獲得材料的成分、材料內部原子或分子的結構或形態等信息的研究手段。用于確定晶體的原子和分子結構。其中晶體結構導致入射X射線束衍射到許多特定方向。分析原理：讓一束單色X 射線轟擊樣品的部分，X 射線被樣品內的晶面反射，一部分則直接透過標本，反射的X 射線會形成一種與樣品的物質內晶體構造密切相關的衍射圖形。即在X 射線對樣品的輻射下，X射線通過晶體會引發各種元素X 射線的發生，各散亂線間相互干涉，發生衍射現象。通過對衍射現象進行分析，就可以獲得有關構成物質的原子的排列、化合物的形態、結晶物質的物相的信息資料。X射線衍射儀技術可以獲得材料的晶體結構、結晶狀態等參數，這些材料包括金屬材料和非金屬材料，大致如下：X 射線衍射技術可以分析研究金屬固溶體、合金相結構、氧化物相合成、材料結晶狀態、金屬合金化、金屬合金薄膜與取向焊接金屬相、各種纖維結構與取相、結晶度、原料的晶型結構檢驗、金屬的氧化、各種陶瓷與合金的相變、晶格參數測定、非晶態結構、納米材料粒度、礦物原料結構、建筑材料相分析、水泥的物相分析等。非金屬材料的X射線衍射技術可以分析材料合成結構、氧化物固相相轉變、電化學材料結構變化、納米材料摻雜、催化劑材料摻雜、晶體材料結構、金屬非金屬氧化膜、高分子材料結晶度、各種沉積物、揮發物、化學產物、氧化膜相分析、化學鍍電鍍層相分析等。XRD可以測量塊狀和粉末狀的樣品，對于不同的樣品尺寸和樣品性質有不同的要求，下面對分別對其作簡要的介紹：
對于非斷口的金屬塊狀試樣，需要了解金屬自身的相組成、結構參數時，應該盡可能的磨成平面，并進行簡單的拋光，這樣不但可以去除金屬表面的氧化膜，也可以消除表面應變層。然后再用超聲波清洗去除表面的雜質，但要保證試樣的面積應大于10mm*10mm，因?yàn)閤rd是掃過一個區域得到衍射峰，對試樣需要一定的尺寸要求。
對于薄膜試樣，其厚度應大于20nm，并在做測試前檢驗確定基片的取向，如果表面十分不平整，根據實際情況可以用導電膠或者橡皮泥對樣本進行固定，并使樣品表面盡可能的平整。
對于片狀、圓柱狀的試樣會存在嚴重的擇優取向，造成衍射強度異常，此時在測試時應合理的選擇響應方向平面。
對于斷口、裂紋的表面衍射分子，要求端口盡可能的平整并提供斷口所含元素。
對粉末樣品進行X射線粉末衍射儀分析時，適宜的晶粒大小應在320目粒度（約40um）的數量級內，這樣可以避免衍射線的寬化，得到良好的衍射線。在X射線衍射時，雖然樣品平面不與衍射儀軸重合、聚焦圓相切會引起衍射線的寬化、位移及強度發生復雜的變化，但在實際試驗中，如要求準確測量強度時，一般首先考慮如何避免擇優取向的產生而不是平整度。

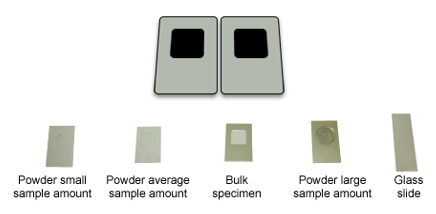

圖7 （來源：education.mrsec.wisc.edu）使樣品粉末盡可能的細，裝樣時用篩子篩入，先用小抹刀刀口剁實并盡可能輕壓等等。
把樣品粉末篩落在傾斜放置的粘有膠的平面上通常也能減少擇優取向，但是得到的樣品表面較粗糙。
通過加入各向同性物質（如 MgO，CaF2等）與樣品混合均勻，混入物還能起到內標的作用。
對于具有十分細小晶粒的金屬樣品，采用形變的方法（碾、壓等等）把樣品制成平板使用時也常常會導致?lián)駜?yōu)取向的織構，需要考慮適當?shù)耐嘶鹛幚怼?/p>
研磨（球墨）和過篩：對固體顆粒采用研缽（球磨機）進行研磨，一般對粉末進行持續的研磨至<360目的粉末，手摸無顆粒感，認為晶粒大小已經符合要求。1、在研磨過程中，需要不斷過篩，分出已經細化的顆粒。2、對于軟而不便于研磨的物質，可采用液氮或干冰使其變脆，在進行研磨。3、有些樣品需要用整形銼刀制得金屬細屑，此時需要對制得的挫屑進行退火處理消除銼刀帶來的點陣應力。

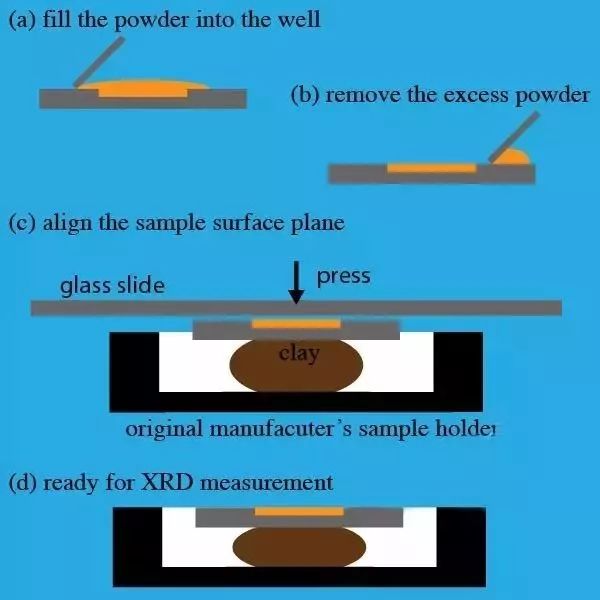

涂片法：把粉末撒在一片大小約 25×35×1mm3的顯微鏡載片上（撒粉的位置要相當于制樣框窗孔位置），然后加上足夠量的丙酮或酒精（假如樣品在其中不溶解），使粉末成為薄層漿液狀，均勻地涂布開來，粉末的量只需能夠形成一個單顆粒層的厚度就可以，待丙酮蒸發后，粉末粘附在玻璃片上，可供衍射儀使用，若樣品試片需要永久保存，可滴上一滴稀的膠粘劑。壓片法：如圖8把樣品粉末盡可能均勻地灑入（最好是用細篩子—360目篩入）制樣框的窗口中，再用小抹刀的刀口輕輕剁緊，使粉末在窗孔內攤勻堆好，然后用小抹刀把粉末輕輕壓緊，最后用保險刀片（或載玻片的斷口）把多余凸出的粉末削去，然后，小心地把制樣框從玻璃平面上拿起，便能得到一個很平的樣品粉末的平面。注意事項：涂片法采用樣品粉末量最少，根據實際粉末量多少選擇不同的方法。
