X射線衍射儀的使用方法

二維碼

發表時間：2023-02-09 14:49作者：鑠思百檢測

（a）裝填樣品

按下衍射儀面板上的Door按鈕，指示燈閃爍、蜂鳴器發出報警聲，緩慢的向右拉開衍射儀保護門。

將樣品表面朝上安裝到樣品臺上，此時注意盡可能的將樣品置于載物臺的中心位置。

向左輕拉右側門，兩門自動吸住后報警聲停止。

圖6 XRD衍射示意圖

（b）設置儀器參數

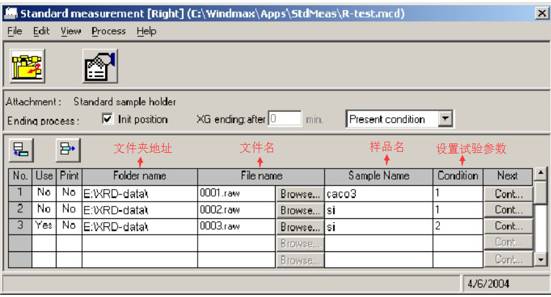

點擊桌面Right Measurement System圖標，進入到軟件控制界面

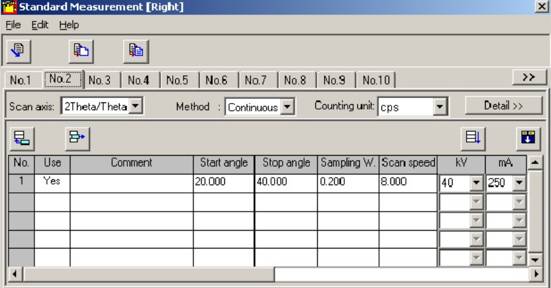

雙擊Condition下面的1，進入到測量條件的設置界面，根據所測試樣品要求，設置Start Angle（起始角）、Stop Angle（終止角）、Scan speed（掃描速度）等參數（注意：一般掃描電壓和掃描電流這些參數不要更改）

條件設置好以后，關閉條件設置界面，返回主界面（注意：在設置參數的時候，XRD的起始角一般是大于3°，終止角小于140°，否則會使測角儀的旋轉臂撞到其他部件，使測角儀受到損壞。）

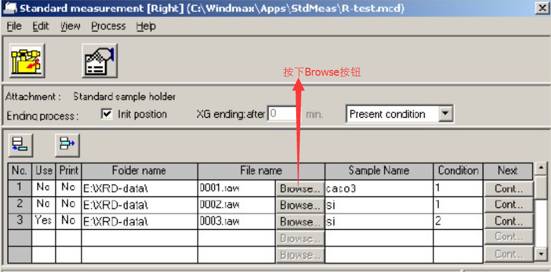

點擊Browse按鈕，進入到保存文件對話框，設置文件保存位置和樣品名稱后，返回主界面

（c）開始測試

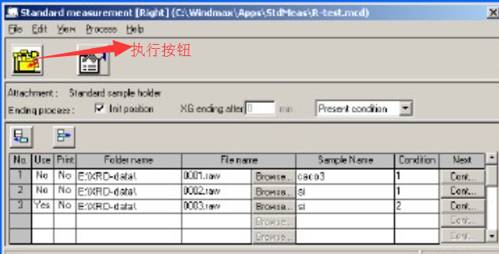

在主界面上點擊Executement，系統開始調整KV、MA值，此時彈出新的測量窗口，直到測量完成，測量數據自動保存在所設置為保存位置。

（d）數據存盤

一般為了防止U盤存在病毒，拷取實驗數據需要光盤，下面是一個光盤流程

（e）關閉系統

在測試的時候根據實際情況，如果后面仍有學需要測試，在完成自己樣品測試后，將自己的樣品取出即可。如果沒有人測試，則按照下面的流程來關閉X射線

應用實例：

（1）物相鑒定

物相鑒定是指確定材料由哪些相組成和確定各組成相的含量,主要包括定性相分析和定量相分析。

（2）點陣參數的測定

點陣參數是物質的基本結構參數,任何一種晶體物質在一定狀態下都有一定的點陣參數。測定點陣參數在研究固態相變、確定固溶體類型、測定固溶體溶解度曲線、測定熱膨脹系數等方面都得到了應用。

（3）微觀應力的測定

微觀應力是指由于形變、相變、多相物質的膨脹等因素引起的存在于材料內各晶粒之間或晶粒之中的微區應力

（4）納米材料粒徑的表征
納米材料的顆粒度與其性能密切相關。納米材料由于顆粒細小,極易形成團粒,采用通常的粒度分析儀往往會給出錯誤的數據。

（5）晶體取向及織構的測定

X衍射法不僅可以精確地單晶定向,同時還能得到晶體內部微觀結構的信息.

以下是使用XRD確定未知晶體結構分析過程：

圖3 XRD確定未知晶體結構分析過程
