ups數據怎么分析的

ups能譜測試結果分析

數據處理分為三步：① 能量校準、② Origin畫圖、③ 能級標注。

① 能量校準

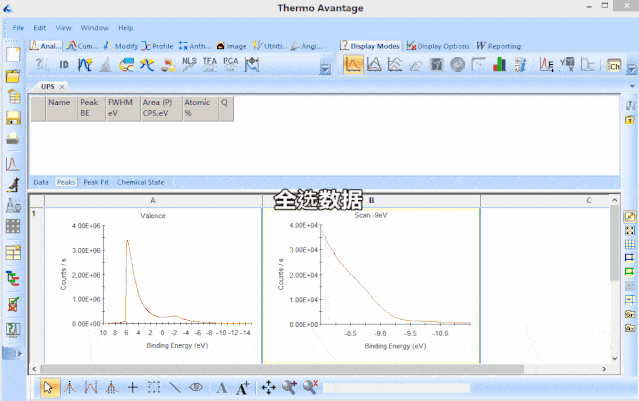

用的是賽默飛公司的Avantage軟件，校準操作可以一鍵完成，如下面動圖所示。這里10 eV是因?yàn)閷悠芳恿?0 eV的偏壓，目的是給激發出來的表面電子助推下，有利于被探測器收集到，如果不加偏壓，信號會比較弱。

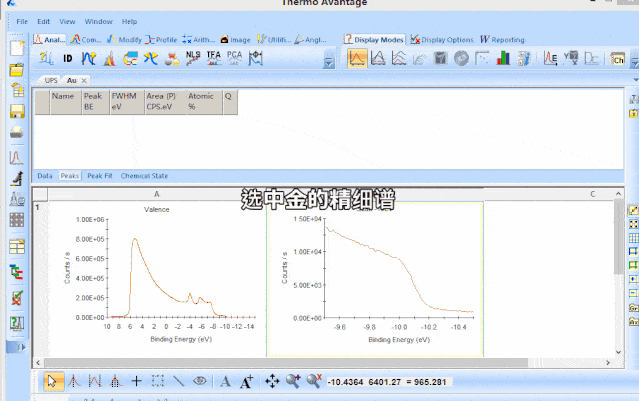

能量校準-進階版：UPS測試需帶一個金標樣，主要是為了校準費米能級位置。金的費米能級位置如果偏離很大（個人覺得超過0.05 eV），此時已經不是分辨率的事了,你就需要如下動圖的方式進行校準： 測量金的偏移值+校準。

如果儀器維護穩定，金的精細譜的一階導數位置基本不變。另外，一般是把金標樣的功函數-5.1 eV作為標定值，平時測得金功函數即使有偏差，問題也不大，屬于正?，F(xiàn)象，因?yàn)榻鸬墓瘮?shù)和表面的污染有很大關系，需要刻蝕清理表面污染后測UPS。

② Origin畫圖

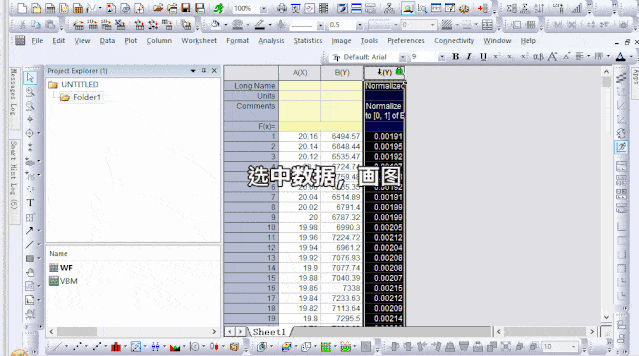

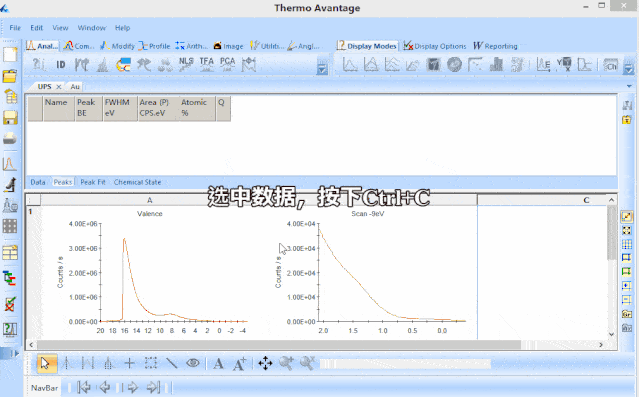

畫圖也比較簡單，先復制Avantage里的數據到Origin里面，并進行歸一化操作，然后繪圖即可。 數據復制+歸一化如下動圖：

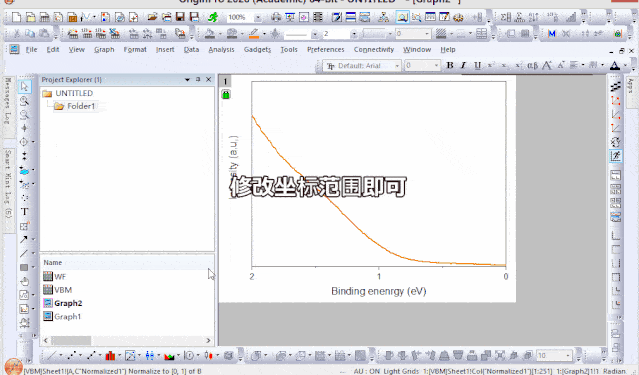

繪圖：先畫好一副圖，主要是修改背景、邊框、范圍。關于Origin圖片的尺寸設計可以之前的一篇文章（ Origin高效排版神技能，一步快步步快，省出三天時間選刊 ）。

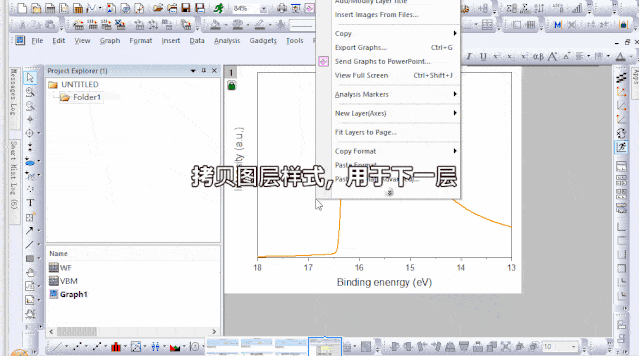

快速繪制另一幅圖的辦法：拷貝第一幅圖的所有格式，黏貼在這一幅圖里，略微調整即可。

最后用Merge拼接兩幅圖。

③ 能級標注

UPS測試半導體材料得到的兩個能級位置，一個是功函數的值，另一個是價帶位置。

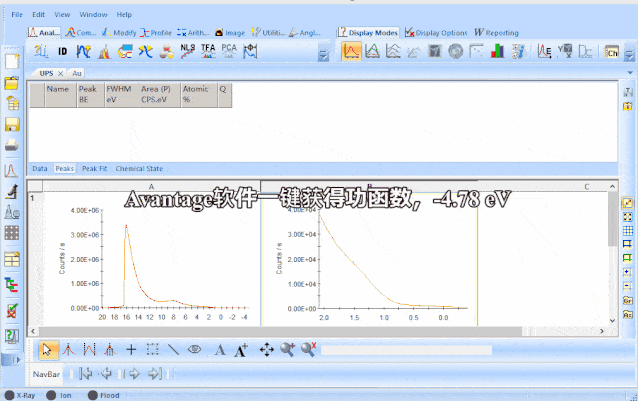

首先，需要用Avantage軟件一鍵計算得到功函數位置，這是軟件內部集成了一套自動找二次電子截止邊算法，超級節省時間。

在Origin中找到價帶距離功函數的位置，這里需要手動微調，個人主觀性比較大，但必須考慮材料的帶隙，不能超過帶隙的大小，也需要考慮材料的屬性，是p型或者是n型半導體，如果這些弄錯就是嚴重的錯誤了。

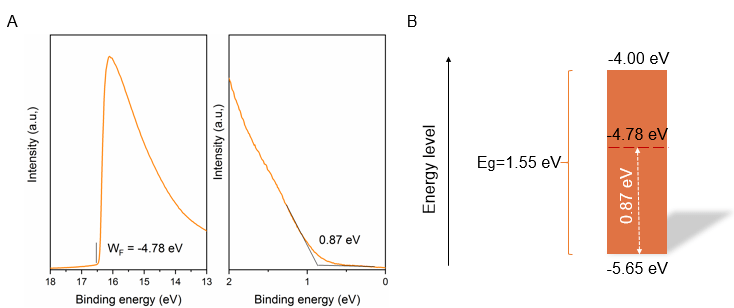

下面圖2就是最后得到的效果圖，假設該材料的帶隙為1.55 eV（這可以通過吸收圖獲得），那么其能級位置如圖2B所示： 功函數為-4.78 eV，價帶位置距離功函數為0.87 eV，也就是-5.65 eV，價帶值加上光學帶隙1.55 eV，就是導帶位置-4.00 eV。

圖2 UPS數據圖及能級位置

至此，一副完整的UPS數據圖制作完成，和Science的圖1對比，只是他們對比了不同材料，畫的比較多，讀者可以自行多畫幾個。

制樣細節

1. 從制樣到測試腔，避免接觸大氣。在10 -6 真空條件下，1s時間內，在樣品表面會吸附一個單原子層，那么暴露大氣環境1s已經不知道吸附多少層雜質了，這會直接導致UPS數據失真，因?yàn)閁PS測試的深度只有幾個納米。你會發現暴露空氣后的每次測試結果都不一樣，這導致實驗結果具有隨機性，當然審稿人也很可能不會想到這點。

2. UPS適合測半導體或者導體，并且要和樣品臺導通。粉末樣品是不能測的，導電性太差。如果想通過中和槍實現電荷補償也不行，因?yàn)檫@樣測試得到的不是價層電子信息。

3. 不同對比樣品最好一起測試。因?yàn)閁PS測試非常敏感，但就科學性而言，對比的樣品最好一次測完，避免莫名其妙的影響因素導致樣品之間的趨勢被破壞。
