測試簡介

電子順磁共振（electronparamagneticresonance，EPR）是由不配對電子的磁矩發源的一種磁共振技術，可用于從定性和定量方面檢測物質原子或分子中所含的不配對電子，并探索其周圍環境的結構特性。對自由基而言，軌道磁矩幾乎不起作用，總磁矩的絕大部分（99%以上）的貢獻來自電子自旋，所以電子順磁共振亦稱“電子自旋共振”（ESR）。

基本原理

電子是具有一定質量和帶負電荷的一種基本粒子，它能進行兩種運動；一種是在圍繞原子核的軌道上運動，另一種是對通過其中心的軸所作的自旋。由于電子的運動產生力矩，在運動中產生電流和磁矩。在外加恒磁場H中，電子磁矩的作用如同細小的磁棒或磁針，由于電子的自旋量子數為1/2，故電子在外磁場中只有兩種取向：一與H平行，對應于低能級，能量為-1/2gβH；一與H逆平行，對應于高能級，能量為+1/2gβH，兩能級之間的能量差為gβH。

若在垂直于H的方向，加上頻率為v的電磁波使恰能滿足hv=gβH這一條件時，低能級的電子即吸收電磁波能量而躍遷到高能級，此即所謂電子順磁共振。在上述產生電子順磁共振的基本條件中，h為普朗克常數，g為波譜分裂因子（簡稱g因子或g值），β為電子磁矩的自然單位，稱玻爾磁子。以自由電子的g值=2.00232，β=9.2710×10-21爾格/高斯，h=6.62620×10-27爾格·秒，代入上式，可得電磁波頻率與共振磁場之間的關系式：（兆赫）=2.8025H（高斯）

檢測對象

可分為兩大類：

①在分子軌道中出現不配對電子（或稱單電子）的物質。如自由基（含有一個單電子的分子）、雙基及多基（含有兩個及兩個以上單電子的分子）、三重態分子（在分子軌道中亦具有兩個單電子，但它們相距很近，彼此間有很強的磁的相互作用，與雙基不同）等。

②在原子軌道中出現單電子的物質，如堿金屬的原子、過渡金屬離子（包括鐵族、鈀族、鉑族離子，它們依次具有未充滿的3d，4d，5d殼層）、稀土金屬離子（具有未充滿的4f殼層）等。

測試舉例說明

單線態氧檢測：薄膜樣品加入到溶液（客戶指定）中，加入一定濃度捕獲劑（TEMP），首先測試光照前樣品信號（由于TEMP很容易被氧化成TEMPO，通常會有比較明顯的TEMPO信號），然后進行光照一定時間后立刻測試樣品信號，對比兩次信號強弱來推測是否有單線態氧生成（單線態氧可以被TEMP捕獲得到單線態氧加和物TEMPO，實際檢測得到的譜圖是TEMPO的信號，如樣品可以敏化氧氣產生單線態氧，光照后信號會比光照前信號增強）。

超氧檢測：薄膜樣品加入到溶液（客戶指定）中，加入一定濃度捕獲劑（DMPO），首先測試光照前樣品信號（理論上不會有信號產生，如有信號說明樣品本身有順磁信號），然后進行光照一定時間后立刻測試樣品信號，可以對比兩次信號變化來推測是否有新自由基生成生成，如產生新的自由基，則根據譜圖推測自由基種類。

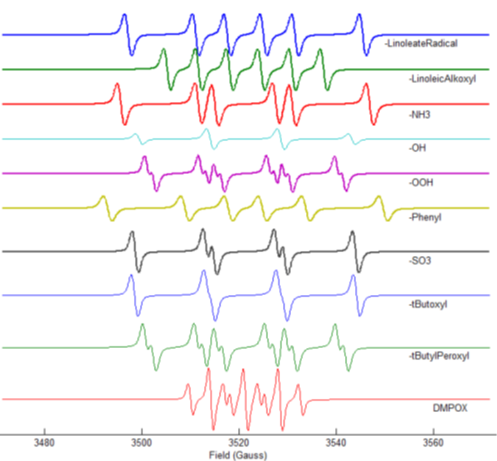

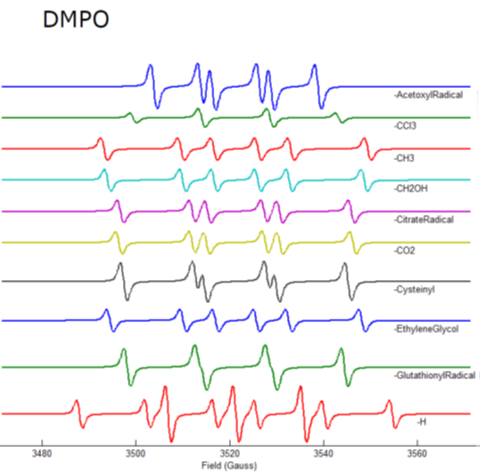

附：以DMPO為捕獲劑捕獲的常見自由基譜圖
