常用的熱分析技術主要有熱重分析，差熱分析和差式掃描量熱分析，熱機械分析等。不同的分析技術需要采用不同的儀器進行，因此其數據格式儀器種類和廠商的不同而存在一定的差異。雖然可以使用儀器附帶的數據分析軟件進行數據處理和分析，但這些數據分析軟件多數為儀器專屬附帶的分析軟件，難以廣泛提供給科研人員使用，且這些數據分析軟件分析處理后的圖形文件不一定能滿足實驗報告和科研論文的需求。我們將使用不同的實例介紹使用Origin作圖軟件處理熱重分析數據、差示掃描量熱分析數據、熱機械分析數據的方法。采用的實例均為分析測試中心儀器測試的數據，軟件為Origin2022學習版。
1、熱重?cái)?shù)據文件及熱重曲線的Origin作圖分析測試中心可以熱重分析測試的儀器一共有3臺，分別是德國NETZSCH公司的同步熱分析儀STA449F3和STA449F5以及美國PerkinElmer公司的熱重分析儀TGA8000。前者導出的數據文件為Excel格式（圖1），后者導出的數據文件為T(mén)ext格式（圖2）。

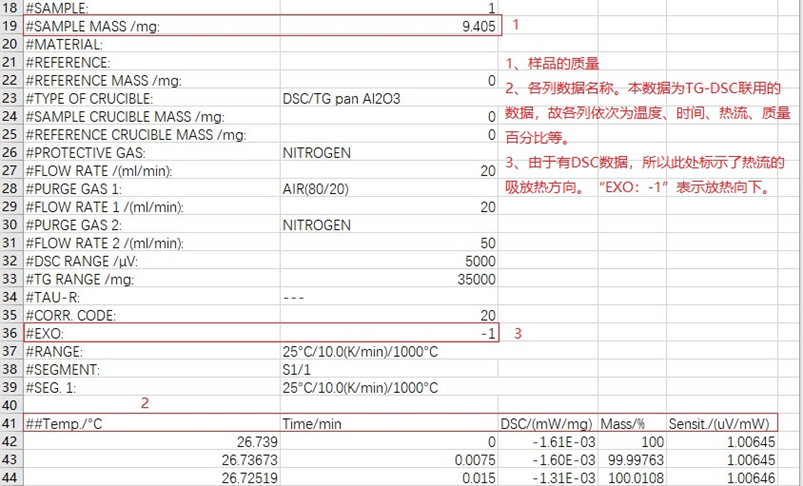

圖1 德國NETZSCH公司的同步熱分析儀導出的Excel格式數據文件

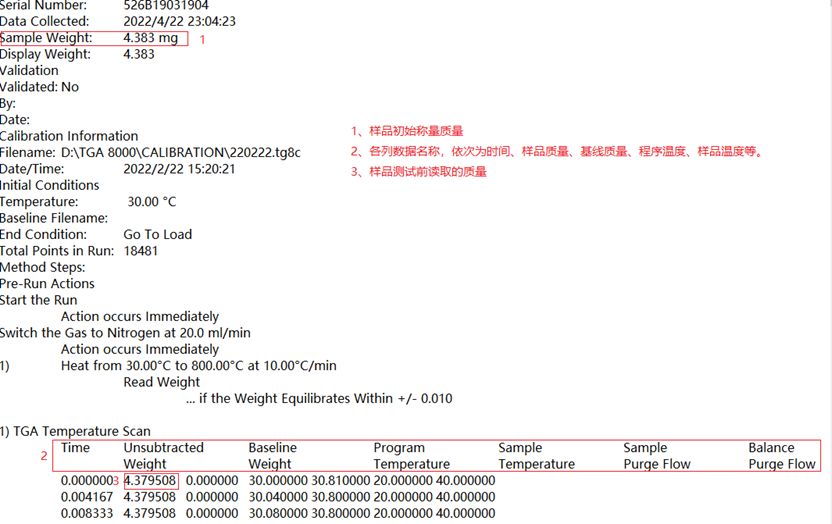

圖2 美國PerkinElmer公司的熱重分析儀TGA8000導出的Text格式數據文件
在圖1中，可以看出同步熱分析儀給出的數據文件中樣品測試過程中的時間、溫度、質量百分比變化（即歸一化后的樣品質量變化）均已直接給出。因此可以直接用溫度為X軸，質量百分比變化為Y軸在Origin中作熱重曲線圖（圖3）。

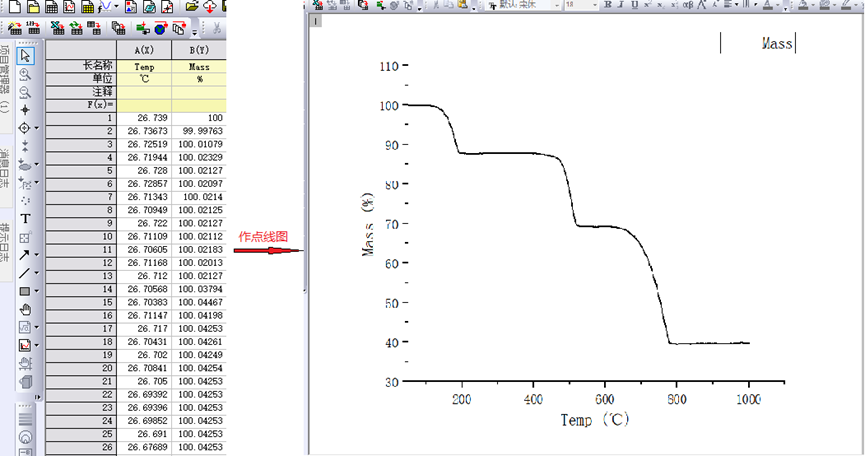

圖3 同步熱分析儀數據在Origin中作圖
在圖2中，熱重分析儀給出的數據文件給出的樣品測試過程的參數有時間、程序溫度、樣品溫度、樣品質量變化等。其中作圖的X軸使用的溫度為樣品溫度，Y軸使用的質量變化需做歸一化處理（以便進行比較分析）。歸一化處理樣品的質量變化需選定樣品的初始質量，圖2中有兩個初始質量，一個是樣品的初始稱量質量，一個是樣品測試前稱量的質量。熱重分析儀有自動進樣裝置，其可以一次性最多編輯48個樣品測試程序進行測試。樣品的初始稱量質量是在編輯測試程序時稱量的質量，其稱量時間與樣品的測試開始時間相隔有幾小時甚至幾十小時，此質量與樣品測試開始時的質量會存在偏差，所以我們采用樣品測試前稱量的質量為樣品的初始質量對樣品的質量變化進行歸一化處理并作圖（圖4和圖5）。

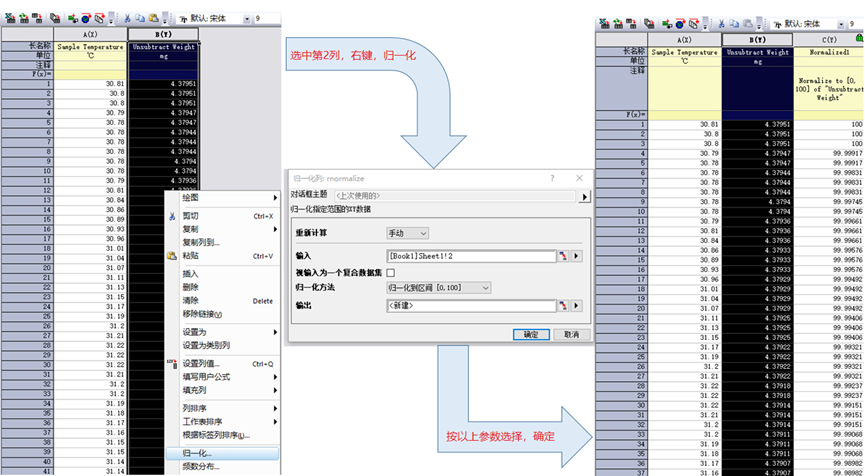

圖4 熱重分析儀數據在Origin中進行歸一化處理

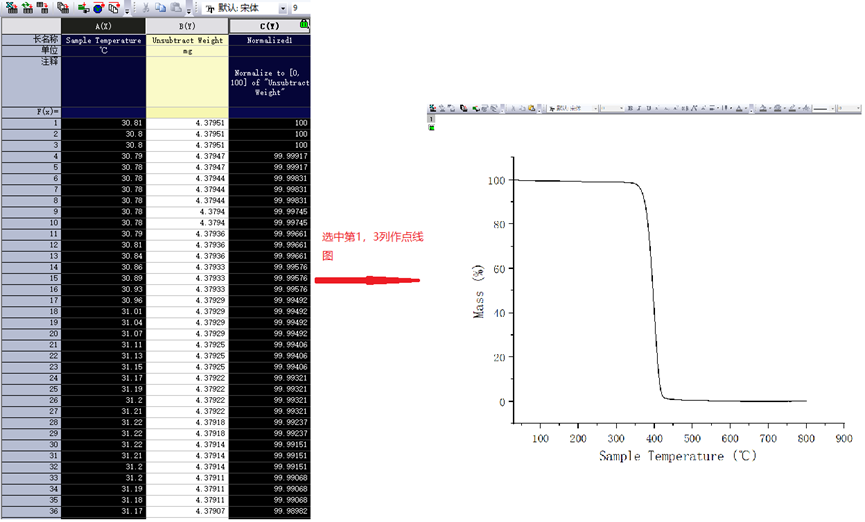

圖5 熱重分析儀數據在Origin中作圖
熱重曲線在進行分析前，需要進行一定的預處理：平滑和微分。由于儀器導出的原始數據做的熱重曲線通常呈現出較為明顯的“毛刺”現象，即曲線的噪音比較大，需要進行一定程度的平滑處理，以消除噪音。其平滑程度以保持曲線沒有明顯變化為準。在熱重曲線的實際分析過程中，通常需要對熱重曲線進行微分處理，得到DTG曲線作為熱重曲線分析時的輔助線。

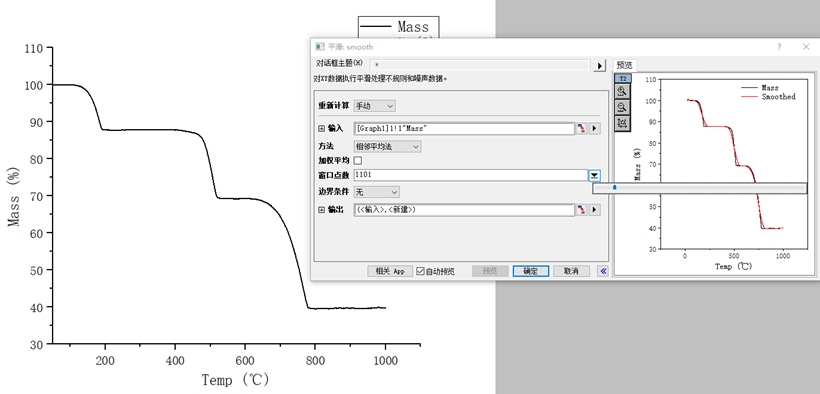

圖6 熱重曲線平滑：右側黑線為原始曲線，紅線為平滑后的曲線。
如圖6，選中曲線，在菜單欄中選擇“分析”>“信號處理”>“平滑”，彈出對話框。方法選“相鄰平均法”，勾選“自動預覽”，在窗口點數中點擊右側的下拉箭頭，彈出一個滑動條，拉動滑塊即可在右側直觀看到平滑的效果。一般曲線平滑點數選50~200即可，圖6中屬于平滑過度。

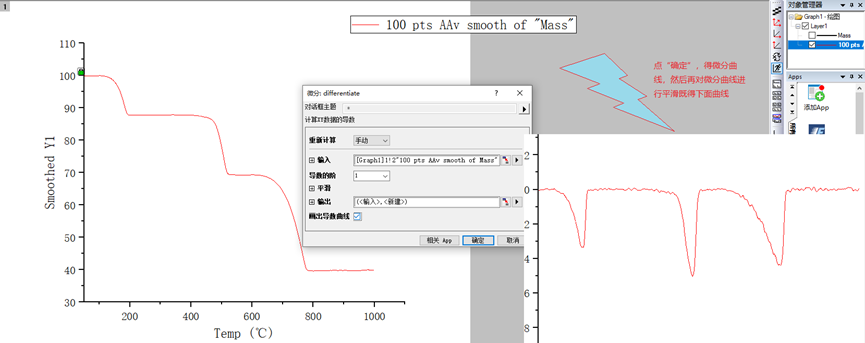

圖7中，在右上角取消熱重原始曲線，保留平滑后的熱重曲線。選中曲線，在菜單欄中選擇“分析”>“數學”>“微分”，彈出對話框。導數的階選“1階”，勾選“畫出導數曲線”，確定即得微分曲線。再對微分曲線按圖7中的方法進行平滑。在Origin中，點擊左側項目管理器，切換至數據表界面。選擇第1、3、5列數據（溫度、平滑的熱重?cái)?shù)據、平滑的微分?jǐn)?shù)據），在下方選擇作“雙Y軸圖”。如圖8，即可得到溫度-熱重-微分的雙Y軸曲線圖。

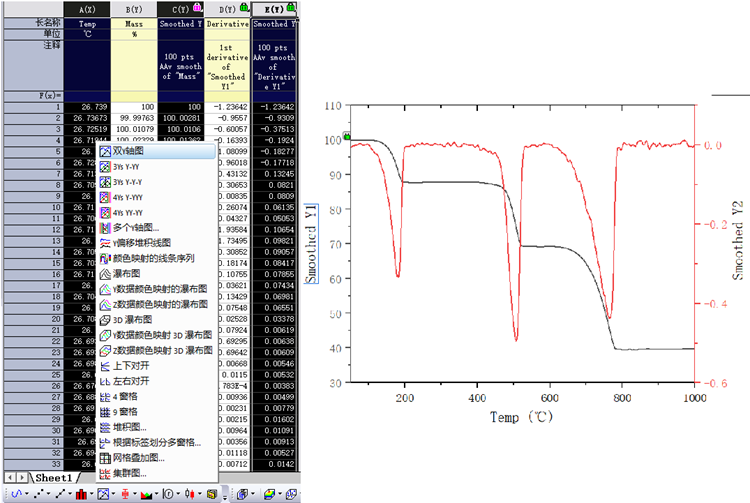

圖8 熱重曲線和微分曲線的雙Y軸圖
3、熱重曲線的特征參數的標示規范熱重曲線的解析規范可以參考GB/T33047.1-2016《塑料 聚合物熱重法（TG）第一部分：通則》和JY/T 0589.4-2020《熱分析方法通則 第4部分：熱重法》中的相關規定。其中起始溫度采用外推起始溫度，即圖9中的起始點A點，是起始質量的延長線或臺階之間最小梯度處的切線與下一個臺階的最大梯度處的交點。終止溫度采用外推終點溫度，即圖9中的終止點B點，是終止質量的延長線或臺階之間最小梯度處的切線與上一臺階的最大梯度處的交點。
（1）熱重曲線相關特征物理量的的標示方法
（2）質量多階損失熱重曲線示例
（3）反應間尚未達到質量恒定的質量多階損失熱重曲線示例

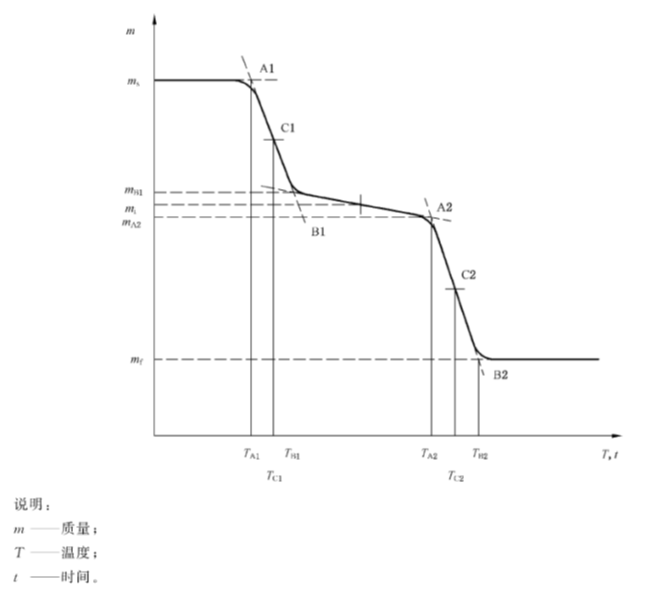

圖9 熱重曲線的標示方法（取自GB/T33047.1-2016）
