tem樣品制備的基本要求

在做透射電子顯微鏡TEM測試時，大多數同學對tem樣品制備的基本要求不是很了解，今天鑠思百檢測小編帶大家來了解一下吧~

首先呢，由透射電鏡的工作原理可知，供透射電鏡分析的樣品必須對電子束是透明的;此外，所制得的樣品還必須可以真實反映所分析材料的某些特征，因此，樣品制備在透射電子顯微分析技術中占有相當重要的位置，也涉及面很廣的。今天就重點來講TEM樣品制備的基本要求。

制備好的TEM樣品必須對電子束透明，大多數情況下，都希望樣品均勻減薄，在電子束照射下穩定，具有良好的導電性并且不帶磁性，但事實上很多樣品并不能全部滿足這些條件，因此需采取各種方法來使其達到要求。普通樣品一般是放在支撐環或者薄墊圈上，而較為復雜的自支撐樣品則需要進行減薄等前處理，處理費用往往遠高于電鏡觀察費用。

TEM樣品制備的基本如下：

二、TEM樣品制備

透射塊體樣品的制備要依據用戶的研究對象和內容來調整，即使同種材料，粉碎之后用碳膜撈起觀察和花幾天減薄之后觀察其相應結果可能是截然不同的。

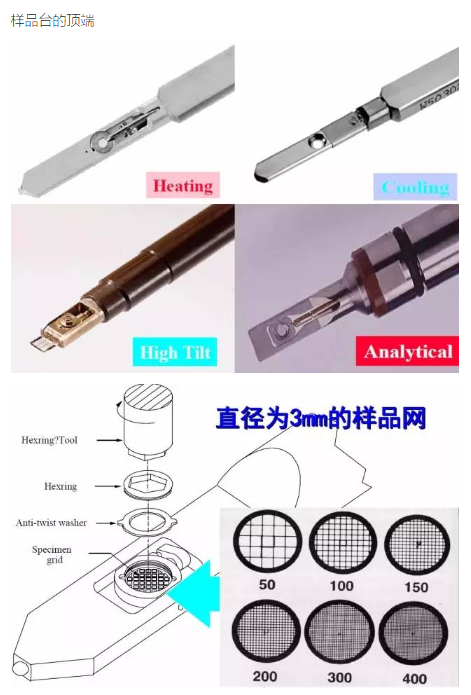

TEM樣品常放置在直徑為3mm的200目樣品網上，在樣品網上常預先制作約20nm厚的支持膜。

(1)透射電鏡TEM的納米粉末樣品的制備方法

1. 納米顆粒都小于銅網的小孔，因此要先制備對電子束透明的支持膜。

2. 將支持膜放在銅網上，再把粉末放在膜上，送入電鏡分析。

3. 粉末或顆粒樣品制備的關鍵取決于能否使其均勻分散到支持膜上。

4. 用超聲波分散器將需要觀察的粉末在分散介質（不與粉末發生作用）中分散成懸浮液。

5. 用滴管滴幾滴在覆蓋有支持膜的電鏡銅網上，待其干燥(或用濾紙吸干)后, 即成為電鏡觀察用的粉末樣品。

6. 微米粉末樣品通過研磨轉為納米顆粒，如催化劑等。

(2)透射電鏡TEM的塊狀樣品制備方法

1.超薄切片法

超薄切片方法多用于生物組織、高分子和無機粉體材料等。

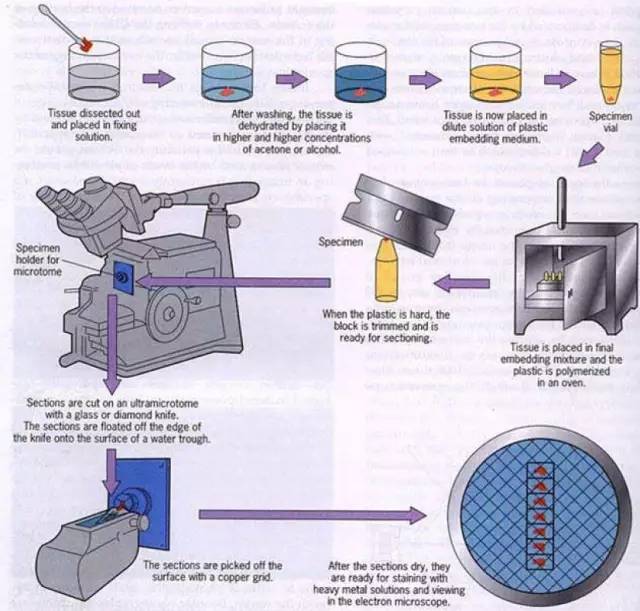

超薄切片過程圖

2.離子轟擊減薄法

2.1. 將待觀察的試樣按預定取向切割成薄片,再經機械減薄拋光等過程預減薄至30-40μm的薄膜。

2.2. 把薄膜鉆取或切取成尺寸為2.5-3mm的小片。

2.3. 裝入離子轟擊減薄裝置進行離子轟擊減薄和離子拋光。

3.電解拋光減薄法

電解拋光減薄方法適用于金屬與部分合金。

4.聚焦離子束法

適用于半導體器件的線路修復和精確切割。

聚焦離子束系統（FIB），利用源自液態金屬鎵的離子束來制備樣品。

通過調整束流強度，F(xiàn)IB可以對樣品的指定區域進行快速和極精細的加工。其匯聚掃描方式可以是矩形、線形或點狀。FIB可以制備供掃描透射電鏡觀測用的各種材料的薄膜樣品。

三、透射電鏡TEM的樣品要求

1. 樣品狀態

粉末、液體樣品均可，薄膜和塊體等無法直接測試，需要離子減薄、雙噴、FIB、切片制樣請?zhí)崆罢f明并確認。

2. 樣品成分要求

該說明僅針對材料測試類樣品，生物類樣品與材料類處理方式完全不同。一般對測試樣品有如下幾方面的要求：

安全性：無毒、無放射性；

是否含有有機物：有機物在高壓下不穩定，拍攝過程中極易被打散，樣品被打散的同時會污染到儀器，如需拍攝，請務必與工作人員確認。帶有機物的樣品，無法拍攝mapping，請在預約的時候不要選擇此選項；

磁性：磁性顆粒，易吸附到極靴上，原則上電鏡（SEM和TEM）不拍磁性樣品。但是不同的設備，測試?yán)蠋煵煌臉悠诽幚斫?jīng)驗狀況下，對所拍樣品中磁性強弱的接受度不同，所以在預約時候請大家務必如實填寫樣品是否含磁及磁性的強弱。為方便區分樣品是否有磁性及磁性強弱，我們按如下方法對磁性樣品進行定義：

磁性樣品：含鐵、鈷、鎳、錳等磁性元素均為磁性樣品。注意，磁性分硬磁和軟磁，有些材料對外不表現磁性，但加磁場后容易磁化，受熱后磁性增強也需要定義為磁性樣品。

強磁：吸鐵石能吸起來的樣品。

弱磁：吸鐵石吸不起來但是按前述定義為磁性的樣品。

3. 銅網的選擇

一般普通形貌樣品用銅網，高分辨用超薄碳膜或者微柵；

• 樣品為片狀，或者大于幾十納米，看高分辨可以用微柵（微柵沒有襯底，中間是空心）；

• 樣品若小于10nm不建議用微柵，因為會撈不上樣品；

• 量子點或小顆粒10nm，只能用超薄碳膜，相對襯度不是很好；mapping要做C元素，用微柵，要求片狀樣品剛好在銅網孔的中間，在孔邊緣也是會有碳膜存在，因為微柵骨架上也有碳膜在；

• 銅網，超薄碳膜，微柵都是有Cu元素，如果做mapping，樣品剛好在骨架上，就會掃到做Cu元素，一般用鉬網代替，但普通鉬網做高分辨效果不好。

•


• -END-
