STEM是什么電鏡

STEM是什么電鏡？ 有同學經常做電鏡測試，但是卻不知道STEM是什么電鏡，今天武漢鑠思百檢測小編帶大家詳細了解一下STEM掃描透射電鏡的工作原理及測試分析能力。

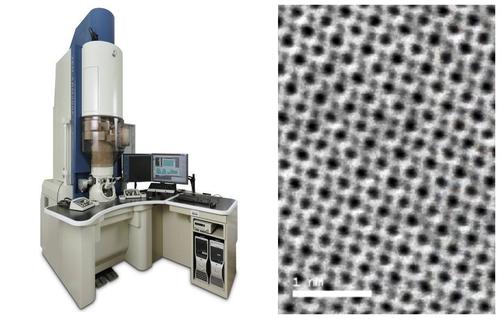

STEM是掃描透射電子顯微鏡(Scanning transmission electron microscopy, STEM)，是一種可以進行微觀分析實驗儀器，它結合了TEM透射電鏡和SEM掃描電子顯微鏡功能特點而出現的。放大倍率高于掃描電鏡，加速電壓低于透射電鏡，，因此對于有機高分子、生物等軟材料的透射分析十分友好，它能夠以極高的分辨率觀察樣品的原子尺度結構和組成，同時還可以進行成像和分析，從而在多個領域提供了廣泛的應用。

環形掃描透射電子顯微鏡(aSTEM)探測器是一種氣動縮回的多模式探測器，樣品支架具有12個載物臺(如圖2所示)，采用明場和暗場探測。

STEM電鏡的工作原理及實驗步驟

電子源產生電子束：STEM中使用的電子源產生高能量的電子束。這個電子束是用于照射樣品的。

樣品的透射：電子束穿過樣品，類似于傳統的透射電子顯微鏡。不同的區域會對電子束產生不同程度的散射和吸收，從而形成一個關于樣品內部結構的信息。

透射電子檢測：與傳統的透射電子顯微鏡不同，STEM使用一個探測器陣列來收集穿過樣品的透射電子。這些探測器可以被精確地定位，使得STEM能夠同時獲取多個點的信息，從而進行掃描成像。

掃描成像：STEM通過控制電子束的位置來掃描樣品表面。對于每個位置，透射電子通過樣品并被探測器捕捉，形成一個像素點的信號。

成像與分析：STEM收集到的透射電子信號被轉化為圖像。通過收集大量這樣的圖像，可以構建出整個樣品的圖像。這些圖像能夠提供關于樣品的原子尺度結構、元素分布以及晶體學信息。

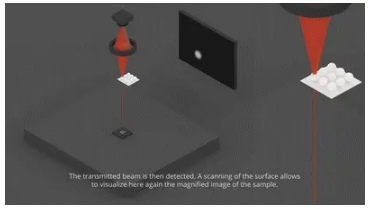

圖1 STEM分析示意圖

STEM電鏡的測試與分析能力

高分辨率成像：STEM 可以以原子級分辨率成像材料的表面和內部結構，幫助科學家研究納米尺度的特征和缺陷。

能譜分析：通過收集透射電子的能量譜信息，可以確定樣品中不同元素的存在及其相對豐度。這對于分析化學成分非常重要。

電子衍射：STEM 可以進行電子衍射實驗，通過分析電子的散射模式來推斷晶體的結晶結構。

原子尺度元素分布：通過能譜成像技術，STEM 可以繪制出樣品表面元素的分布圖，揭示不同元素在材料中的分布情況。

電子衍射斑圖：STEM 可以生成電子衍射斑圖，提供晶體學信息，幫助確定晶體的定向和結構。

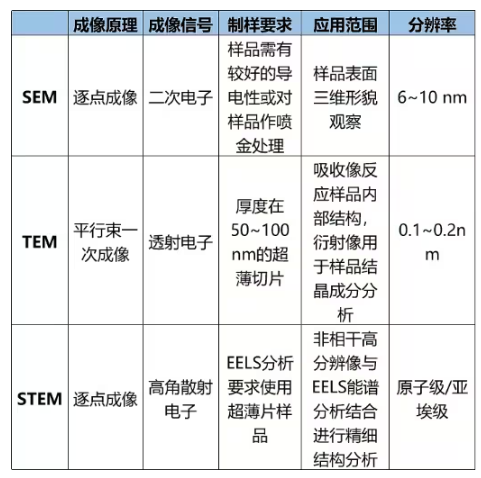

SEM、TEM、STEM 的對比
