氧指數(shù)測定儀（表面燃燒法）使用教程

氧指數(shù)測定儀是一種測定物質(zhì)燃燒特性的儀器。 用于各種類型防火材料、阻燃材料、涂料等防火性能的評價 ，化工產(chǎn)品易燃等級分類 ， 以及探索某些特殊物質(zhì)燃燒性能的應(yīng)用領(lǐng) 域等。

60年代國外研制出了用于固體材料的體氧指數(shù)測定儀，該儀器80年代初引進(jìn)國內(nèi)，已在消防科研部門廣泛應(yīng)用 ，用于測定建筑材科和結(jié)均材料的燃燒特性參數(shù)——氧指數(shù) 。

氧指數(shù)是指在規(guī)定條試樣在氧氮混合氣體中維持平穩(wěn)燃燒所需要的最低氧濃度 。以氧氣所 占的體積百分?jǐn)?shù)表示 。鑠思百檢測小編今天詳細(xì)給大家介紹一下。

氧指數(shù)判定物質(zhì)燃燒特性和著火危險性的重要物化參數(shù)。由于行業(yè)檢測標(biāo)準(zhǔn)需要，現(xiàn)在的氧指數(shù)測定儀既可測試固體燃燒性能的氧指數(shù)值，也可測定液體燃燒的氧指數(shù)值。

儀器結(jié)構(gòu)：

一臺完整的測試絕緣液體燃燒性能-氧指數(shù)的測定儀由石英玻璃燃燒筒、試驗(yàn)盤、試驗(yàn)盤支座、流量測量和控制裝置、點(diǎn)火源、順磁或化學(xué)氧傳感器、計(jì)時器、排煙系統(tǒng)組成。

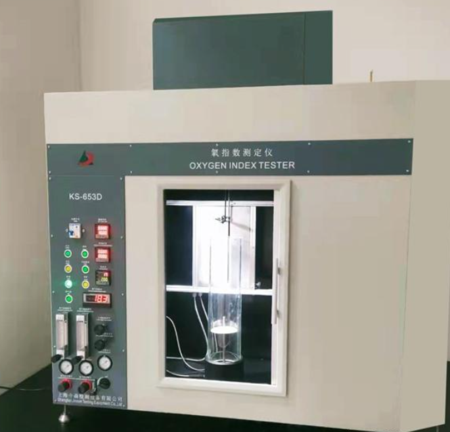

氧指數(shù)測定儀圖

測試標(biāo)準(zhǔn)：

JB/T 8988-1999測定絕緣液體氧指數(shù)的試驗(yàn)方法
GB/T 16581-1996 絕緣液體燃燒性能試驗(yàn)方法 氧指數(shù)法

測試方法：

(1)燈芯法在試樣浸入一支用惰性性材料 (如玻璃絲、石棉線等 ) 制成的燈芯 ，

點(diǎn)火時只讓燈芯點(diǎn)燃 。

(2) 表面燃燒法又稱無燈芯法，點(diǎn)火時，點(diǎn)火器對著液體試樣整個表面，令整個表面都燃燒。

表面燃燒法的試驗(yàn)步驟

1、將儀器放在（23±2）℃的室內(nèi)

2、拆去玻璃燃燒筒，確保試驗(yàn)盤支座處于如圖1所示的燃燒筒中心軸上，在支座的頂點(diǎn)安裝一支清潔的試驗(yàn)盤

圖1 氧指數(shù)測定儀裝置示意圖

3、接通電源，打開電源開關(guān)

4、用移液管將試樣注入試驗(yàn)盤，直至液體表面的彎液面低于盤口1mm時為止。

5、根據(jù)對類似液體的試驗(yàn)經(jīng)驗(yàn)，選擇適當(dāng)?shù)钠鹗佳鯕鉂舛?。若缺乏?jīng)驗(yàn)，則在空氣中點(diǎn)燃試樣，并注意觀察燃燒情況。如果試樣燃燒，起始氧氣濃度約為18％：如果試樣不燃燒，起始氧氣濃度約為25％

6、調(diào)節(jié)氧氣和氮?dú)饪刂破?，獲得所需要的氧氣濃度。氣體總流量（cm3/s）除以燃燒簡的截面積（cm2）計(jì)算出燃燒簡內(nèi)的氣體流速應(yīng)為（4±1）cm/s。用氣流吹洗試驗(yàn)系統(tǒng)至少30s。

7、如圖2所示，讓點(diǎn)火器的火焰全部覆蓋住液體試樣的表面直至液體點(diǎn)燃為止，然后移開點(diǎn)火器。

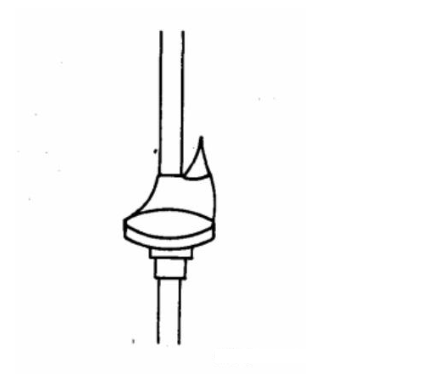

圖2 點(diǎn)火器火焰全部覆蓋液體試樣表面點(diǎn)火情形

如果燒不到60s火焰熄滅即氧氣濃度太小，應(yīng)提高氧氣濃度，重?fù)Q液體試樣，在較大的氧氣濃度下重復(fù)試驗(yàn)
注：若液體沒有點(diǎn)燃，該液體可以再用、不必調(diào)換。
8、如果獲得穩(wěn)定的燃燒且延續(xù)時間超過60s，即氧氣濃度太大，應(yīng)減小。用一只清潔的試驗(yàn)盤重裝新試樣，在較小的氧氣濃度下重復(fù)試驗(yàn)。直至獲得能剛好維持液體燃燒60S或略多一點(diǎn)時間的最小氧氣濃度，且當(dāng)該氧指數(shù)濃度值低0.5％時，試樣燃燒不到60s為止。

-END-
