掃描電鏡BSE和EBSD區別

電子背散射衍射EBSD是什么

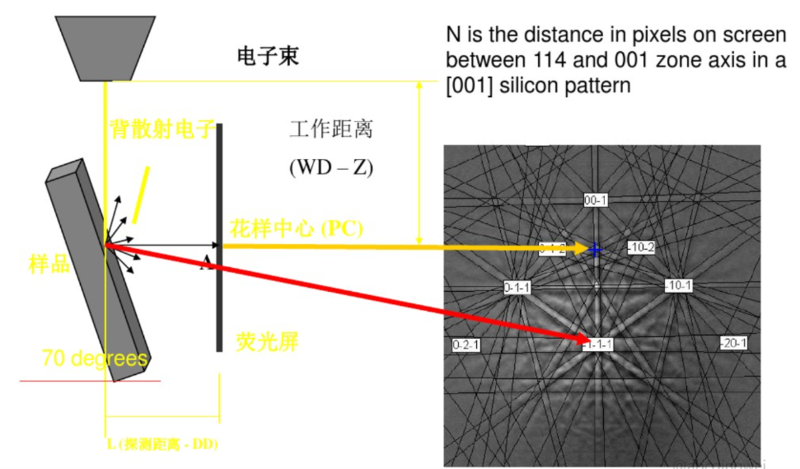

將一束電子束轟擊至樣品表面，電子撞擊晶體中原子產生散射，這些散射電子由于撞擊的晶面類型(指數、原子密度)不同在某些特定角度產生衍射效應，在空間產生行射圓錐。幾乎所有晶面都會形成各自的衍射圓錐，并向空間無限發散。

用熒光屏平面去截取這樣-一個個無限發散的衍射圓錐，就得到了一系列的菊池帶。而截取菊池帶的數量和寬度，與熒光屏大小和熒光屏距樣品(衍射源)的遠近有關。再把熒光屏獲取的電子信號用后面的高靈敏度CCD相機采集轉換并顯示出來。

背散射電子( BSE )是由入射電子束與原子核的彈性散射或非彈性散射所產生的高能電子。背散射電子( BSE )的產率,即出射的背散射電子( BSE )數與入射電子數之比,取決于樣品平均原子序數:平均原子數越高,或元素越重,襯度就越亮。在掃描電鏡中，背散射電子是通過放置在樣品上方的四分割半導體探測器檢測到的。

掃描電鏡BSE和EBSD區別

BSE與EBSD兩者共同點都是背散射電子源，但是用途迥異。 BSE在SEM里是背散射電子信號成形貌像;EBSD是利用背散射電子衍射出來的菊池花樣進行晶體取向標定,EBSD技術只能用來研究晶體材料

區別在于：BSE在SEM里是背散射電子信號成形貌像；EBSD是利用背散射電子衍射出來的菊池花樣進行晶體取向標定。BSE一般主要是用其對原子序數襯度比較敏感，可用來看析出相啊，第二相分布等，EBSD可以用來看變形后如冷軋等其內部晶粒取向，織構取向等問題的。
