SEM掃描電鏡使用步驟

SEM掃描電鏡使用步驟是什么呢？本文將詳細介紹SEM掃描電鏡使用步驟。

SEM掃描電鏡上機操作之前，首先是準備樣品，需要對樣品表面進行噴金處理，沒錯，就是噴金子，金的離子，讓其附著在樣品表面，增加導電性，從而在用SEM電子束觀察的時候能夠清晰些。當然，噴石墨也是可以的，但是噴金比較常用。https://zhuanlan.zhihu.com/p/578637816。

一、放氣，安置樣品。

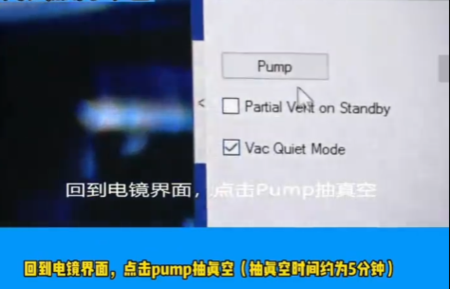

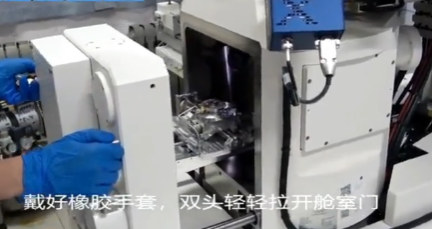

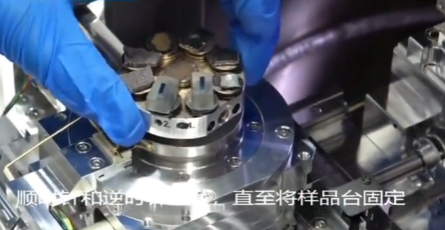

帶上實驗室專用手套，將樣品通過電膠布或者別的導電物固定在樣品臺上，然后在SEM掃描電鏡控制電腦的主頁上點vent。在艙門打開前，SEM掃描電鏡的樣品室處于真空狀態，是為了保護里面的探測器等設備。因此需要先vent充入空氣，才能打開艙門。然后將樣品放入特定位置，關上艙門，pump至一定的真空度。不一樣的設備對真空度要求也不一樣。

注意：這一步是相對最簡單的，但是每一臺機器都有自己的小脾氣，開關艙門可能需要稍微注意一下。還有就是樣品高度，有的設備需要用量具量一下高度，確保不會損傷樣品室內的探測器。

后續所有的操作都在電腦上和控制器上完成。

二、將樣品放置在電子槍下面

如果只有一個待測樣品，可以直接在電腦上操作將樣品拖入中心區域。如果是多個樣品，則需要記住樣品所在位置的編號（樣品臺上有），將對應編號放入電子槍正下方。我們可以通過攝像頭看到樣品室中樣品和電子槍的相對位置，所以可以通過這個進行判斷。如果在后續觀察中沒有發現BSE或SE圖像，則說明樣品位置偏離了電子槍，需要進行調整。

將樣品放入電子槍正下方后，需要調整其高度，使樣品上表面達到距電子槍既定的或者理想的距離，一般10mm左右。

注意：千萬要弄清楚樣品在樣品臺上所對應的編號，否則觀察的是A樣品，而你以為是B樣品，就糟糕了！

三、開電子槍

接下來就是開槍了，讓電子噴涌而出。其實就是電腦上click一下的事情。

但是開槍之前需要先設定電子槍的發射電壓，電壓越大，產生的電子束流的能量越強，分辨率越高，視野越明亮。但是對于導電性較好的樣品，高電壓只會使視野白茫茫一片，而對于導電性不好的材料，則可以適當增加電壓以使視野更清晰。一般我們使用10~20keV的電壓，數值也可以在SEM使用過程中調整。

然后就可以”biu“的一下開槍了，點擊開槍按鈕之后，你會聽到SEM內部有聲音回應你，那就是開槍成功啦。

四、設置光斑尺寸

切記光斑越小，分辨率越高，但視野越暗；相反光斑越大，分辨率越低，視野越亮。所以沒有特殊需求的話，就選擇中間的光斑尺寸就可以了。如果覺得不合適，后續也是可以調的。

五、看圖像

接下來終于進入到看圖像的步驟了。

首先調brightness和contrast，調到可以在襯度上看清圖像為止，如果懶得話，電腦上方工作欄中有自動調節按鈕，點一下它就會自動調整。這個挺重要的，襯度是看清圖像的關鍵。brightness和contrast是兩個相輔相成的方面，需要彼此契合，才能看清圖像。

然后確保放大倍數在較低狀態，此時粗調聚焦，（用coarse focus旋鈕）使圖像達到最佳狀態。不是最佳的圖像，而是此時圖像能達到的最好狀態。在調節過程時注意辨別過焦、聚焦、欠焦的狀態，使其停留在聚焦點上。聚焦粗調后，進行精調聚焦，（用fine focus旋鈕），使圖像更為清晰。

在經過首次聚焦調整之后，可以看到比較清楚的樣品圖像了，此時，你可以拖動畫面中的樣品尋找你感興趣的區域。在你感興趣的區域內，放大圖像，不要放太大，一點一點放大，每次放大后，都要精調聚焦，使圖像達到最大清晰度。注意：倍數放大后，不要再碰粗調聚焦?。。〈终{(diào)聚焦只在第一次聚焦后就不再用了?。?！否則會使前面的努力都白費了。

如果你發現，精調聚焦已經達到最理想的狀態，但是圖像還是不夠清晰，那則是因?yàn)橛邢裆?，典型特征就是沿著某個方向?qū)D像拉長，如下圖：

此時需要按順序調節 X stigmator 和 Y stigmator 旋鈕，消除像散。調完后，如下圖。

然后重復放大、精調焦、像散糾正這三個步驟，直到圖像的放大倍數符合自己的要求，且圖像清晰為止。如果覺得放大倍數太小，也可以通過調節work distance實現進一步放大。

六、保存圖像

得到合適的圖像之后，可以同時保存BSE和SE圖像的tif格式到文件夾中。然后就可以去分析啦。

當然有些情況還需要使用EDS，后面再詳細介紹哦

寫在最后：不管是調焦還是調像散都要以畫面中能看到的小顆粒為主要觀察對象，以最小顆粒是否清晰為評判標準來判斷調焦或者調像散的程度。這是個技巧問題，需要不斷地練習積累經驗。
