固體紫外漫反射DRS如何得到半導體的禁帶寬度

數據處理

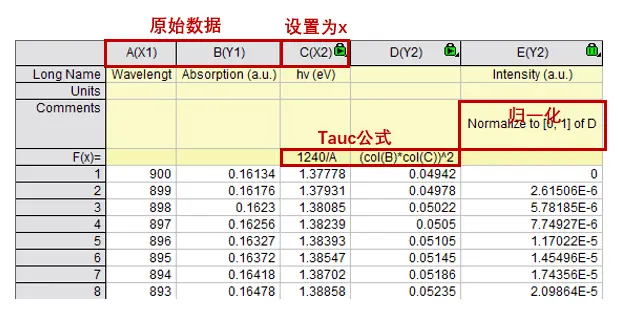

如下圖所示，A列和B列是導入的原始數。

為了畫Tauc圖，需要在C列計算出新的X軸數據，也就是1240/A;

D是Tauc的核心，計算公式是（B列的吸收值*波長對應的能量）^2，這個公式只適用于直接帶隙的半導體材料。

最后將D列歸一化到E列，這樣有助于多個數據畫圖的坐標修改。

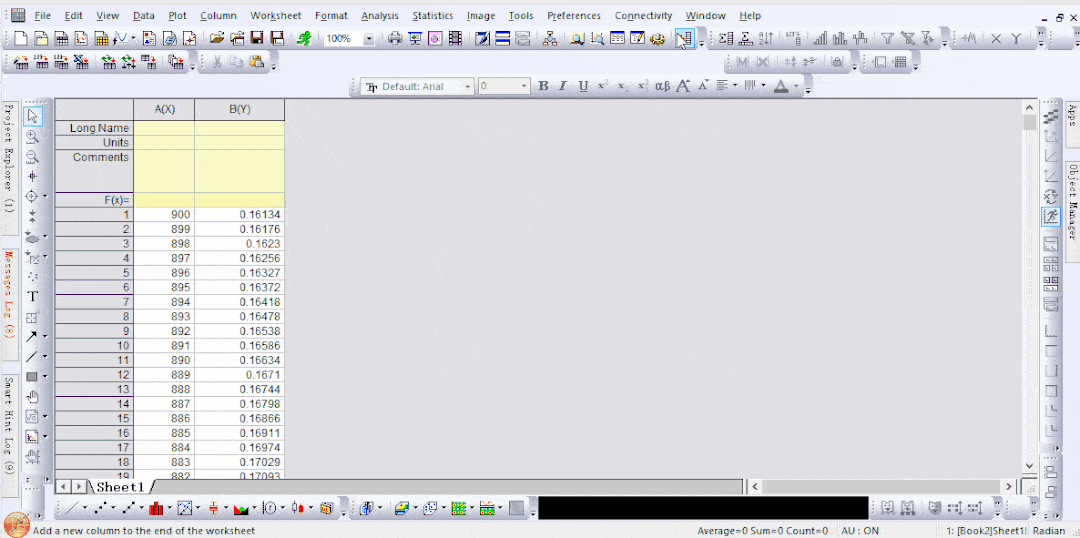

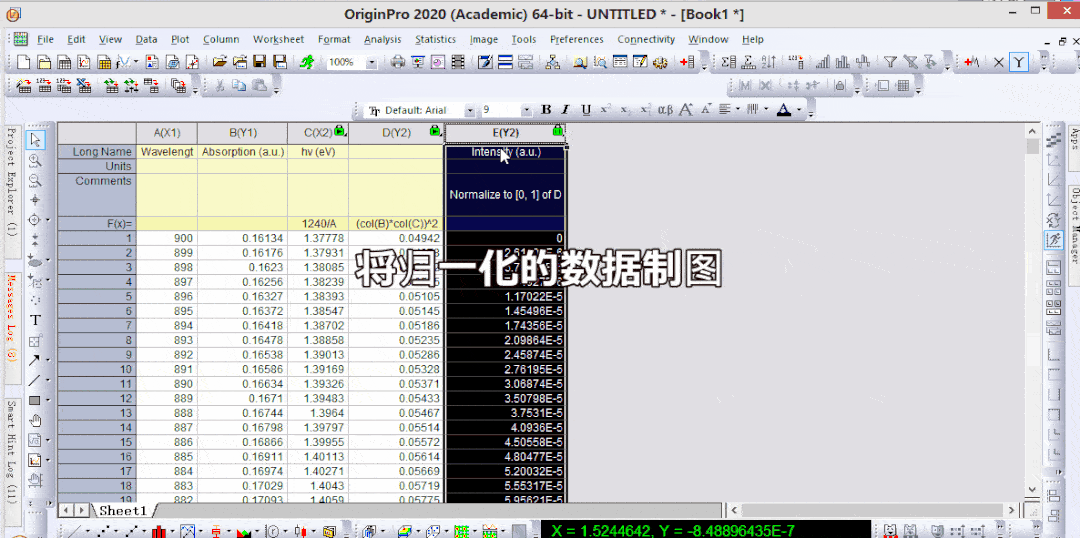

具體操作步驟如下動圖所示：

找?guī)吨?/span>

找Tauc圖的帶隙最主要用到的是Tangent插件，目前Origin開發出一系列App，打開Origin-App功能直接搜索Tangent就出來了。具體找?guī)吨挡襟E如下：

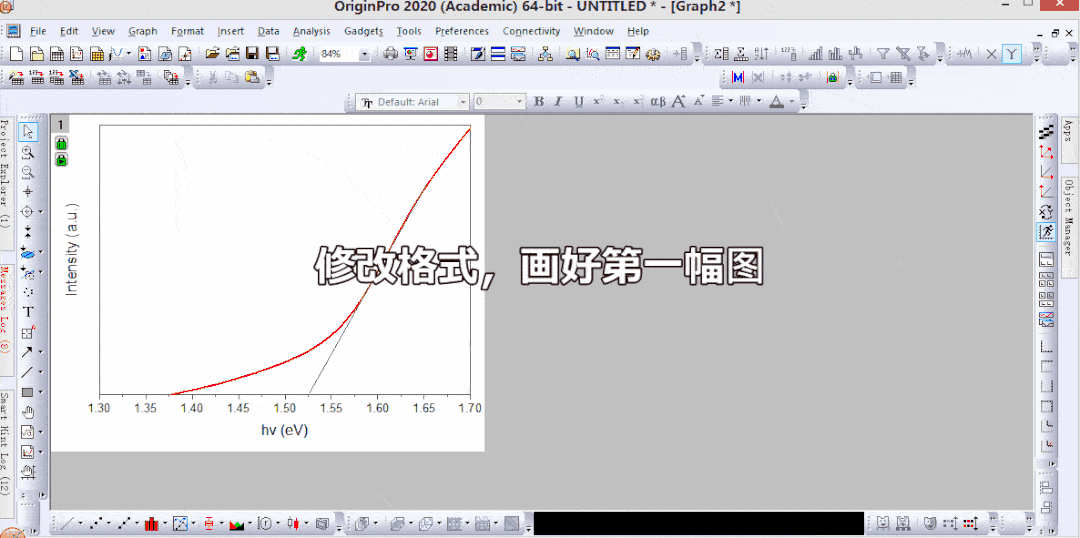

1. 畫圖。這個大家都會，畫好之后就要修改坐標，原則就是第一個起來的斜坡，所以要把坐標調小，不然大坐標也有斜坡，但很可能不是第一個斜坡。

2. 打開Tangent，然后挪到第一個斜坡，之后把這條切線用直線工具臨摹下來。

3. 關閉Tangent，用描點工具（Draw Data）找到切線和X軸的坐標值，這就是帶隙了。

另外，這個數據最好和文獻對比下，看帶隙是不是合理。

圖像合并

先畫好兩幅圖，并修改格式，然后用 Layout功能將兩幅圖都導入，并調整好位置，和大小即可。圖片的格式修改可以參考之前的文章（ Origin高效排版神技能，一步快步步快，省出三天時間選刊 ），里面也詳細介紹了Layout功能。

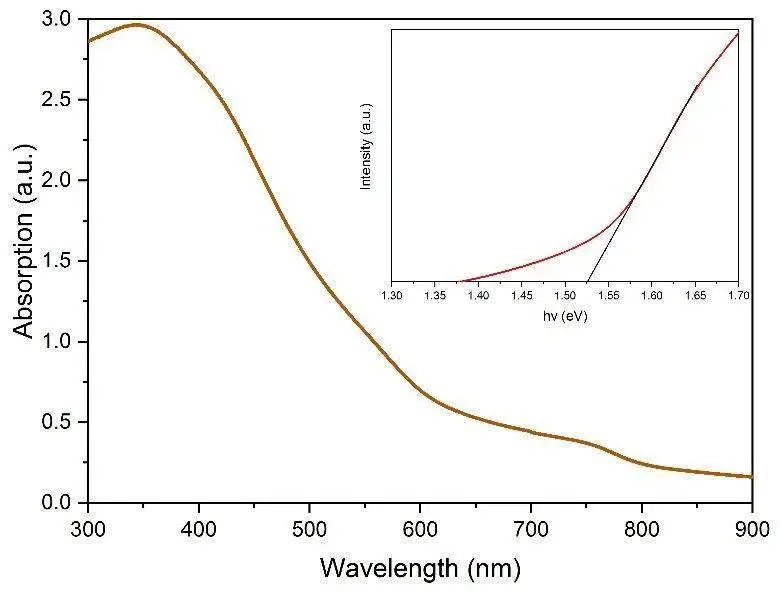

最后成品如下，和Science圖對比就是少了點運氣。

參考文獻：

1. Tong et al., Carrier lifetimes of >1 ms in Sn-Pb perovskites enable efficient all-perovskite tandem solar cells. Science 364, 475–479 (2019)
