sims測試截面需要切割嗎

sims測試截面需要切割嗎？制備截面或剖面的時，最怕引入新的污染或造成交叉污染，因此需要采用離子束剖面切割來制備樣品。

TOF-SIMS主要通過離子源發射離子束濺射樣品表面進行分析。離子束作為一次離子源，經過一次離子光學系統的聚焦和傳輸，到達樣品表面。樣品表面經過濺射，產生二次離子，系統將產生的二次離子提取和聚焦，并將二次離子送入離子飛行系統。在離子飛行系統中，不同種類的二次離子由于質荷比不同，飛行速度也不同，在飛行系統分離，通過檢測這些離子進行相關分析

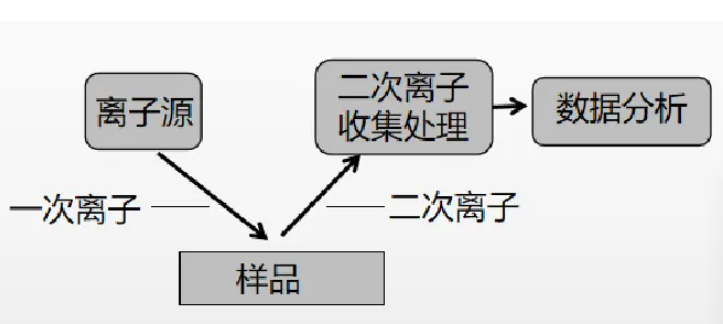

圖2 TOF-SIMS 機理圖

二次離子質譜主要利用質譜法區分一次離子濺射樣品表面后產生的二次離子，可用來分析樣品表面元素成分和分布。

飛行時間分析技術利用不同離子的質荷比不同造成的飛行速度不同來區分不同種類的離子。

TOF-SIMS結合了二次離子質譜和飛行時間器的功能，提高了檢測樣品元素成分和分布的準確性。

TOF-SIMS橫向和縱向的分辨率高且質譜提供的靈敏度高，可以分析元素、同位素、分子等信息。

這些特點使得TOF-SIMS成為表面分析的主要技術之一，可以提供EDX、AES、XPS等技術無法提供的元素信息。

接下來鑠思百檢測小編帶大家了解更多關于SIMS的測試常見問題及解答

1.通常提到的是高分辨高靈敏度表面分析系統嗎？

   TOF-SIMS是高空間分辨和高探測靈敏度的成分分析系統；

2.3D重構圖是需要自己分析畫出嗎？

專用軟件對數據處理；

3.請問數據分析要使用特定的軟件嗎？

    是專用軟件；質譜圖可以導出用EXCEL打開的格式；

4.單顆粒面積太小深度剖析會不會荷電很差，導致結果不準？

    看材料荷電效應，單顆粒尺寸大小；

5.能不能定量測呢，包括成分？

    需要標準樣品可以定量分析；

6.FIB與SIMS聯用，邊緣效應怎么處理呢？

    FIB加工后的斷面，在SIMS分析前需要用離子源再清潔后再測試；

7.分析深度能達到多少？

    表面是小于2nm, 結合濺射離子源可以到微米深度；

8.皮膚斷面怎么切才能沒有雜質

    采用冷凍顯微薄片切片機在冷凍條件下制備截面樣品

9.高聚物表面的親水基團的伸展方向和深度能測么？

    通過團簇離子源深度剖析的方法可以試試；

10.礦物浮選劑方面做的多不？

    可以

11.深度剖面橫坐標時間與深度如何轉換？

    首先獲得濺射速率，通過濺射速率可以把時間轉換成深度；（軟件和EXCEL都可以實現）

12.能分析的最小厚度是多少？

    深度剖析最小可以分析1個納米的厚度；

13.測試了無機物的深度剖析，界面上本來，成分不該有變化，但是也有一個起跳可能是什么原因？

    第一看儀器測試條件的穩定性如何？（total ion/ 以及其它特征離子是不是都有回跳？如果都有回跳，可能是測試條件不穩定）， 如果只是特別元素回跳而其它離子比較正常，那很可能是真實的界面擴散；還有就是基體效應的影響；總之還是要看實際情況而定；

14.可以對樣品僅金屬截面機械拋光后進行TOFSIMS測量？

    污染干擾太多，這樣制樣可以測，但數據太雜；

15.生物或植物組織石蠟包埋切斷面會影響結果嗎？

    可以測，但測之前最好用團簇離子源剝離表面再測比較好；

16.Si負極固態電解質膜做Depth profile?

    真空兼容性好的，都可以測試；

17.AuS2如何確認呢，有硫的話會有各種硫成分？

    分別采集正負離子圖譜，Au在正負離子模式下都有明顯的產額，伴隨Aux 團簇離子；S、SOx主要在負離子模式下產額高，S/SO/SO2/SO3這些離子都會出現，AuxSy 或AuxSOy這種離子也會出現；

18.組織如果不冷凍如何固定在硅片上？

    需要冷凍或干燥態

19.hitachi的FIB-tof-sims，這個設備怎么樣呢？

    FIB+TOF的這種系統，成像很好（空間分辨率高），但質量分辨不如專用的TOF-SIMS；適合無機材料，不適用有機高分子材料成分剖析（大分子離子產額低，質量分辨率差）。
