一文帶您了解透射電鏡(TEM) 二維碼
發表時間:2024-03-29 09:34作者:鑠思百檢測來源:鑠思百檢測
我們知道在電鏡拍攝之前都需要對樣品進行制樣,不同的樣品也對應了不同的制樣方法,那么我們?yōu)槭裁葱枰獙悠愤M行制樣處理呢?我們來看一下透射電鏡的樣品桿就明白了。

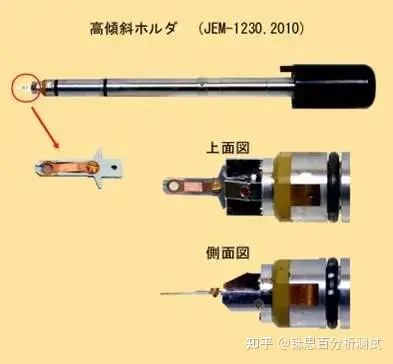

圖1 透射電鏡樣品桿示意圖 我們的樣品最終會放置在TEM樣品桿前端的卡槽中,需要滿足以下三點要求:

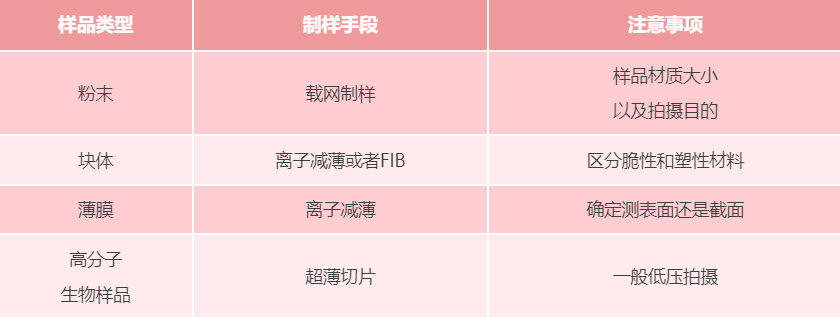

所以我們需要拍攝的樣品需要足夠小,另外不能含水等其他揮發性物質,以免真空設備無法運轉,從而導致電子槍無法工作。 常用制樣方法 下面我們就來看看常見的樣品分類,以及對應的制樣方法。 從下表中可以看到,樣品主要分為四種類型,粉末、塊體、薄膜、高分子生物樣品。日常我們用的比較廣泛的就是粉末制樣和塊體制樣,所以我們重點介紹這兩種制樣方式。

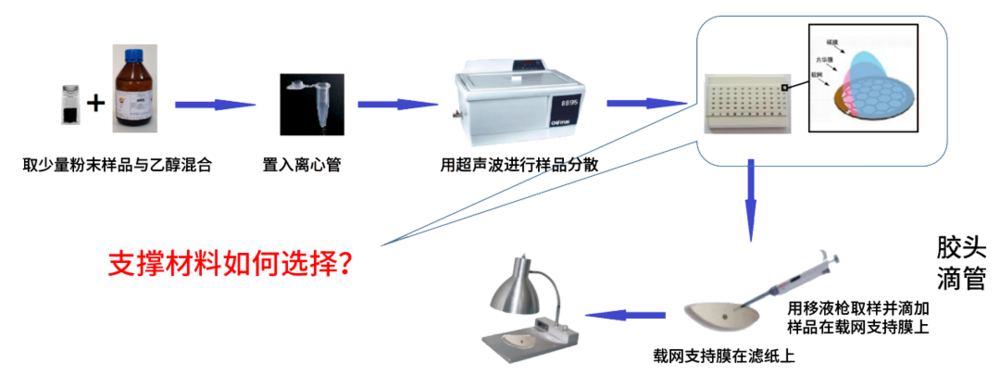

TEM粉末樣制備流程 如上圖所示,其制樣流程是非常清晰的,然而對于其中關鍵性的支撐材料應該如何選擇呢? 在選擇之前我們要先了解清楚支撐材料的組成:載網+支持膜。 載網就是我們通常使用比較多的,Cu網、Ni網、Mo網,而支撐材料就是普通碳膜、微柵碳膜和超薄碳膜。

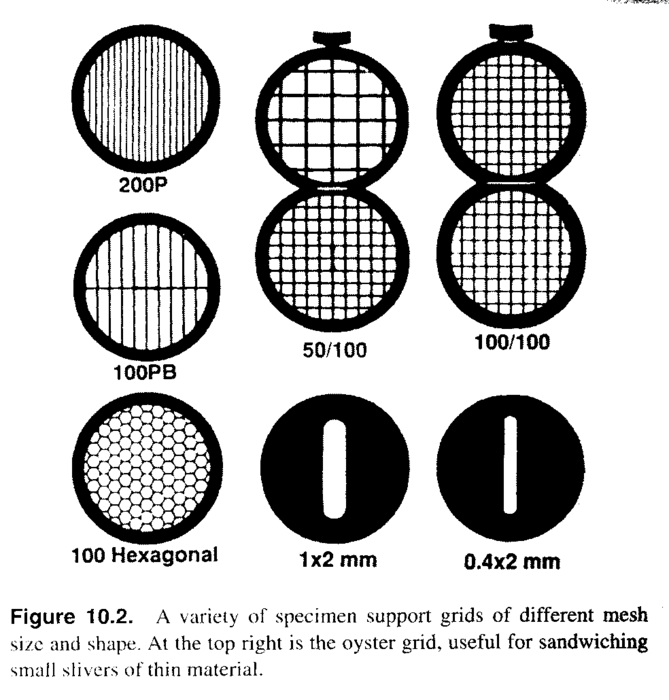

載網形狀和孔洞大小 銅網、鎳網、鉬網的形狀基本一樣,通常是直徑3mm(200目)。

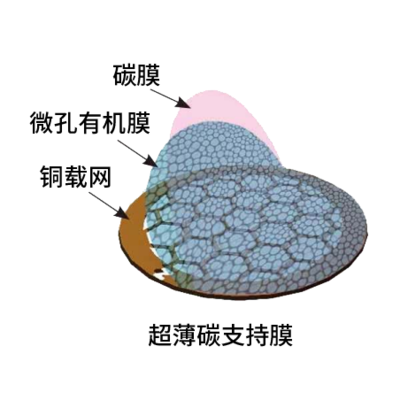

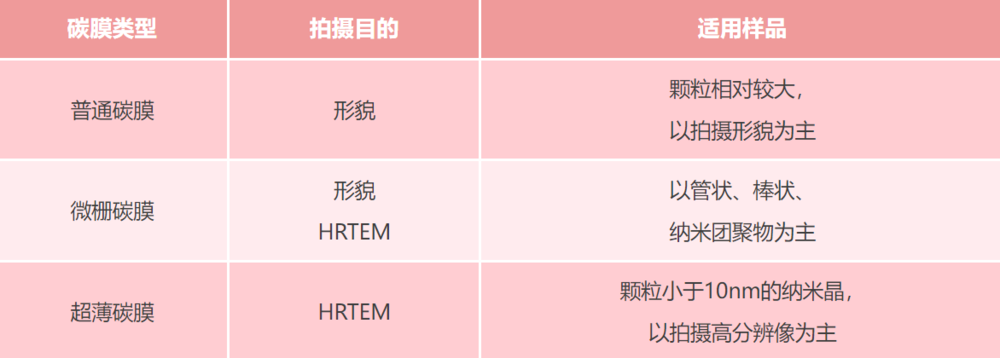

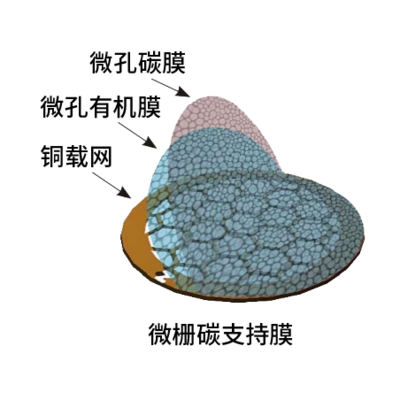

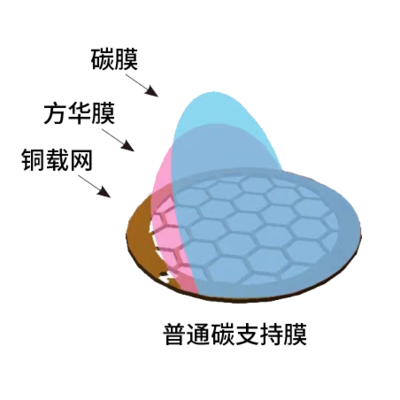

上圖就是三種常用的支持膜,普通碳膜、微柵碳膜和超薄碳膜。 那么大家肯定很疑惑,對于不同類型的粉末樣品,具體應該怎么選擇呢?我們給大家列出了以下表格供大家參考哦。

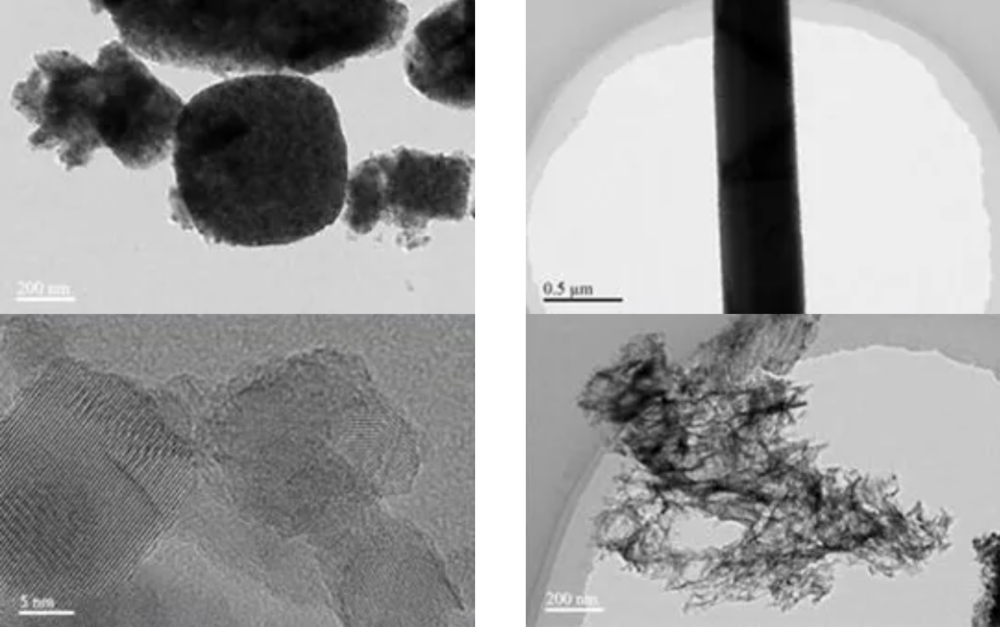

對于不同尺寸大小的樣品,以及拍攝目的要針對性的選擇適合自己的載網膜哦。
粉末制樣的介紹就到這里,除了粉末外,對于一些塊體樣品制樣方法有哪些呢,我們重點介紹兩種相對成功率比較高的方式,離子減薄和FIB切割制樣技術。

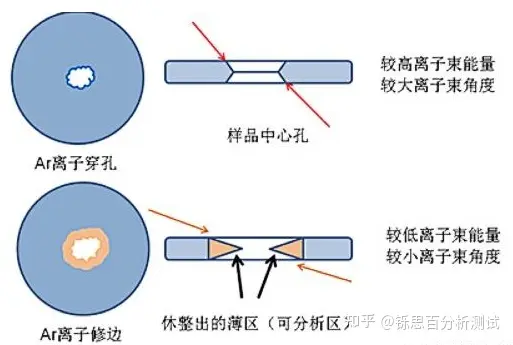

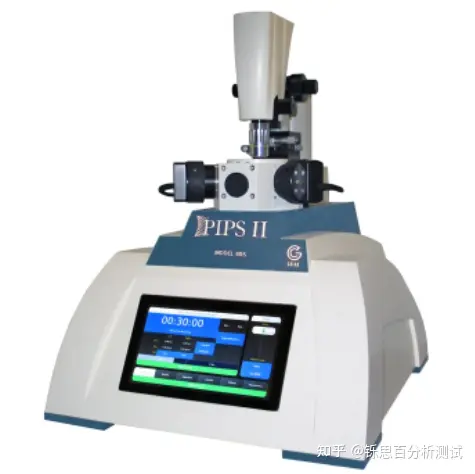

首先離子減薄,是采用氬離子源轟擊樣品,樣品穿孔后調節離子源角度逐漸打薄樣品。
在進行離子減薄之前,我們需要對樣品進行磨薄處理,手磨或者是進行機器切割打磨,從而能獲取到直徑3mm,厚度20微米的薄片,然后才可以上機進行離子減薄。
圖為離子減薄前樣品準確流程示意圖

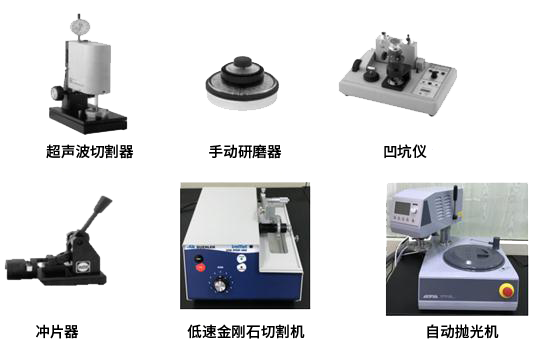

圖為離子減薄前常用制樣設備 通過離子減薄后最終是獲得一個直徑3mm的圓片,然后需要拿到透射電鏡下面進行初步觀察,如果出現合適拍攝高分辨的薄區即為成功。 下面給大家介紹另外一種精準定位切割技術--FIB-SEM

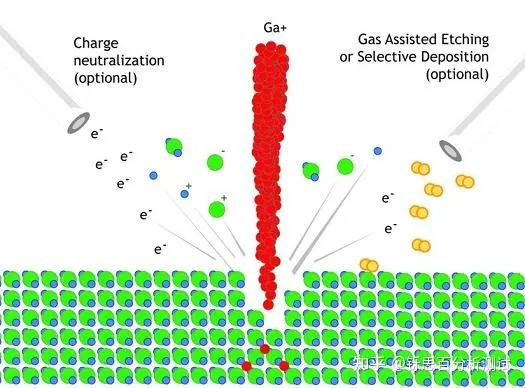

圖為Ga離子源轟擊樣品示意圖

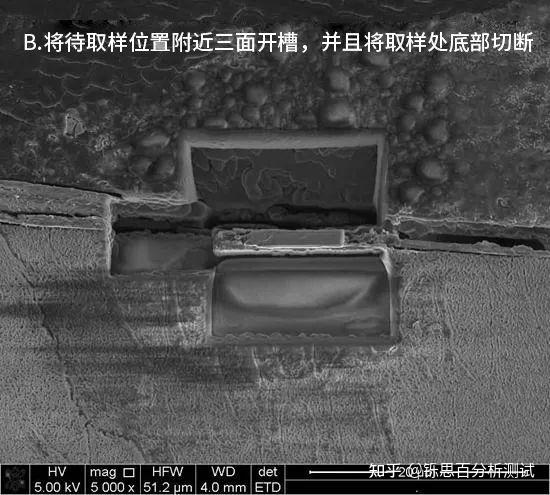

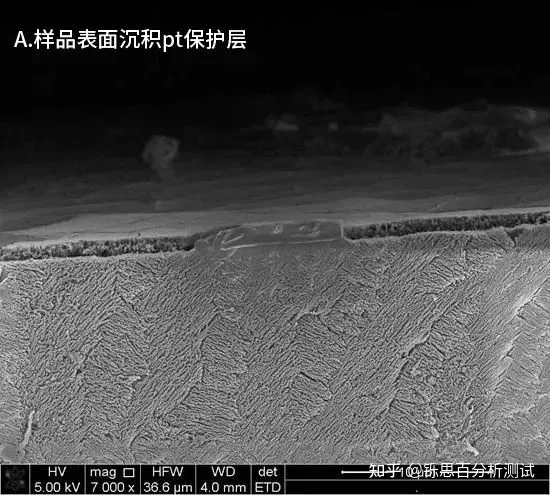

具體流程如下示意圖:
送樣要求:
TEM制樣要求:一般要求減薄厚度100nm以下; 球差制樣要求:減薄厚度30nm左右為佳。
|
