玻璃化轉變溫度測試

玻璃化轉變溫度可以怎么測得呢？今天鑠思百檢測小編給大家?guī)砹ЩD(zhuǎn)變溫度的幾種測定方法介紹

1 玻璃化轉變溫度的定義

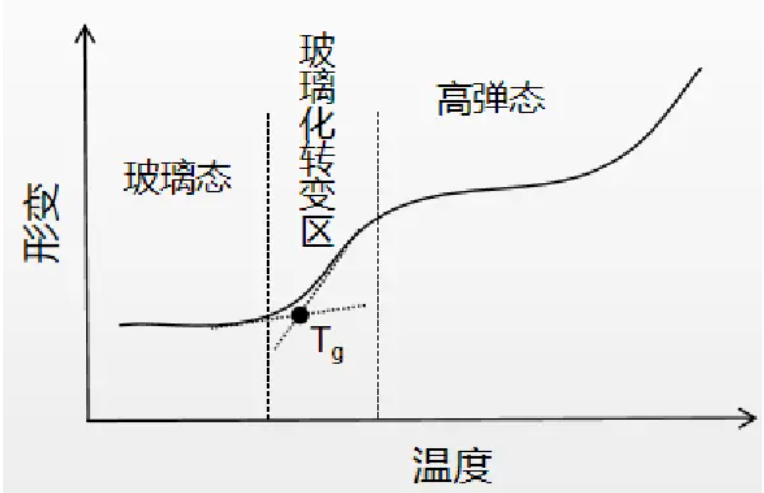

玻璃化轉變溫度Tg是材料從玻璃態向高彈態轉變的溫度（圖1）。玻璃化轉變溫度是非晶態聚合物的固有特性，是材料內部分子運動形式轉變的宏觀表現。

非晶態材料有三種物理狀態，分別為玻璃態、高彈態、粘流態。

當溫度處于玻璃化轉變溫度以下，此時材料內部分子鏈和鏈段都無法運動，而構成分子的原子或基團可以在其平衡位置振動，這一狀態稱為材料的玻璃態，材料內部無定型部分處于凍結狀態。在玻璃態的材料，表現出無粘性、無彈性，為剛性固體狀，類似于玻璃。

當溫度升高，到達玻璃化轉變溫度時，材料內部鏈段開始運動，分子鏈依然不能動，這一狀態稱為材料的高彈態，材料內部處于解凍狀態。在高彈態的材料，表現出高彈性，形變明顯增加，并在一定溫度區間達到相對穩定。高彈態也叫橡膠態。

當溫度繼續升高，越過玻璃化轉變溫度時，材料內部分子鏈開始運動，此時分子鏈和鏈段一起運動，這一狀態稱為材料的粘流態，材料內部處于流動狀態，材料類似流體。在粘流態的材料，表現出粘流性，形變量逐漸增大并且不能恢復。

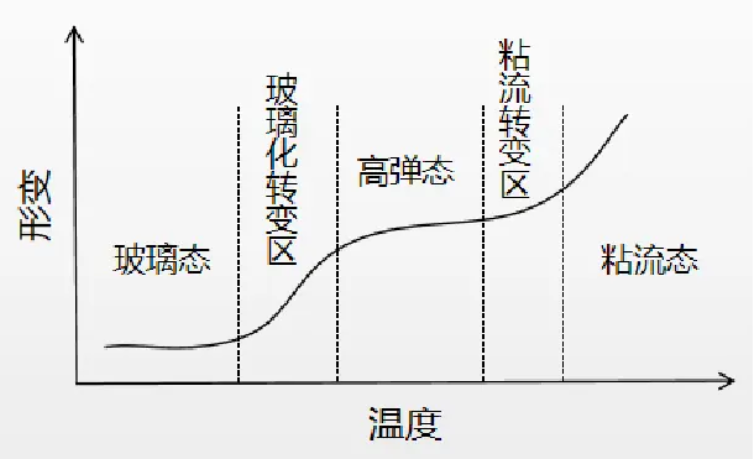

通常把玻璃態向高彈態的轉變稱為玻璃化轉變，此時對應的溫度稱為玻璃化轉變溫度，也叫玻璃化溫度，Tg（圖2）。

2 研究玻璃化轉變溫度的意義

玻璃化轉變溫度是非晶態聚合物的重要的物理性質，它影響聚合物材料的使用性能和工藝性能，是聚合物材料長期研究的重要內容。

聚合物在玻璃化溫度下，形變和模量發生變化，還有許多物理性質，如體積、膨脹系數、比熱、導熱系數、介電常數等都會發生很大的變化，所以，研究玻璃化轉變溫度也是研究這些物理變化，對聚合物材料的研究有著重要的意義[1]。

3 Tg測試方法概括

隨著玻璃化溫度的研究進展，玻璃化溫度的測試方法越來越多。根據玻璃化轉變溫度下的物理性質的變化，發展了以下幾種方法：

（1）通過材料的熱學性能變化發展了熱分析法，包括差示掃描量熱法DSC、動態熱機械法DMA、差熱分析法DTA；

（2）通過材料的體積和熱膨脹系數的變化，發展了熱力學分析法，如靜態熱機械分析法TMA、熱膨脹分析法；

（3）通過材料的介電性能的變化，發展了介電熱分析法DEA。

此外，還有核磁共振法NMR、折光率法等。

本文重點介紹DSC、DMA、TMA法對玻璃化轉變溫度的測試。

4 DSC法測試Tg

4.1 DSC法的原理

差示掃描量熱法的原理是在程序設定的控溫條件下，測試待測物質和參比物之間的能量差和溫度之間的關系，得到待測物質吸熱或放熱速率和溫度的曲線（DSC曲線），進而分析被測物質的熱性能。

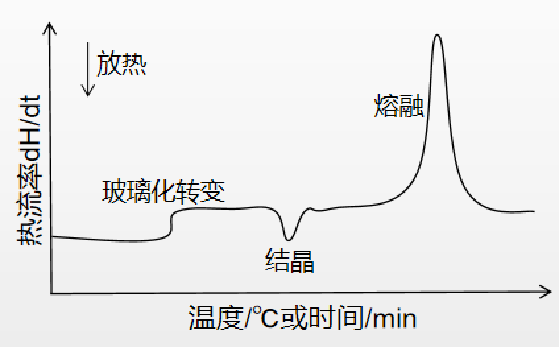

分析DSC曲線可以得到以下熱性能：玻璃化轉變溫度、熔融、結晶度、熱穩定性、固化、比熱等（圖3）[2]。

4.2 DSC法中Tg的定義

差示掃描量熱法主要是根據物質發生玻璃化轉變時比熱變化來測量玻璃化轉變溫度Tg。當溫度達到玻璃化轉變溫度時，物質的比熱急劇增加，表現在DSC曲線上是基線向著吸熱方向的變化的臺階[1]。如果分別對臺階前后的兩條基線延長線與曲線的拐點做切線，則兩個交點對應溫度的平均值就是玻璃化轉變溫度Tg（圖4）[3]。

4.3 樣品要求

DSC測試物質的玻璃化轉變溫度時，需要盡可能增加物質和坩堝的接觸面積，增大接觸面積有利于物質內部的傳熱過程。

樣品用量一般要求小于等于10 mg，體積不超過坩堝的1/2。

（1）粉末樣品：最佳的樣品狀態，能最大限度增加和坩堝的接觸面積。粉末樣品控制樣品用量符合要求即可。

（2）液體樣品：測試過程中，液體可能會有溢出坩堝或者沸騰的現象，通常需要加蓋。如果液體樣品可以干燥，做成粉末或者薄膜，更有利于測試。

液體樣品用量不超過坩堝體積的1/2。

（3）固體塊體：固體尺寸需要和坩堝尺寸匹配，通常直徑小于坩堝直徑。如果是可以加工的樣品，最好做成直徑與坩堝底部接近略小于坩堝底部直徑，厚度小于坩堝1/2高度的柱體。

固體薄膜，可以做成和坩堝底部直徑接近的薄片，也可以剪碎或者切薄片，放入坩堝，增加接觸面積。

4.4 DSC測Tg的應用

張曉玲[4]等采用DSC法測試了生膠（無規共聚丁苯橡膠）的玻璃化轉變溫度。

實驗采用梅特勒托倫多生產的DSC 1進行測試。實驗采用不同升溫速率測試，得到DSC曲線如圖5所示。

分析圖可得，當升溫速率為10 ℃/min時，生膠的玻璃化轉變溫度為-51.23 ℃；當升溫速率為20 ℃/min時，生膠的玻璃化轉變溫度為-47.74 ℃。升溫速率加快，分子鏈來不及運動，溫度升高，玻璃化轉變變得延遲，相應的Tg向高溫方向移動。為了得到更精確的Tg值，測試應該選擇適當?shù)纳郎厮俾省?/p>

同時該實驗還研究了消除熱歷史對Tg值得影響。實驗結果如圖6所示。

分析圖可得，消除熱歷史后，當升溫速率為10 ℃/min時，生膠的玻璃化轉變溫度為-44.96 ℃；當升溫速率為20 ℃/min時，生膠的玻璃化轉變溫度為-44.90 ℃。

消除熱歷史使生膠的Tg值提高了3～6 ℃，說明玻璃化轉變過程中，生膠內部處于熱力學非平衡態。測試需要提前消除熱歷史的影響。

胡玉華[5]等采用DSC法測試了橡膠油的玻璃化轉變溫度。實驗過程中，采用耐馳生產的PDSC204進行測試。實驗前，先消除熱歷史對樣品的影響，然后采用恒定的升溫速率進行測試，直至玻璃化轉變完成，得到相應的DSC曲線。

實驗結束，可以使用儀器自帶的軟件對DSC曲線進行分析得到Tg，也可以手動計算Tg值。避免誤差的引入，采用兩切點對應溫度的平均溫度表示Tg。部分實驗結果如下圖。

根據分析結果可得，3號樣玻璃化轉變溫度為-60.53 ℃，4號樣玻璃化轉變溫度為-73.78 ℃。

該實驗同時討論了，儀器校準、STC功能、測試中冷結晶峰、Tg取值對Tg值的影響。

5 DMA法測試Tg

5.1 DMA法的原理

動態熱機械分析法DMA是一種常用的熱分析法，其工作原理是在程序控溫條件下，對樣品施加一個應力，樣品在該應力下發生形變，記錄樣品形變性能隨溫度或者時間變化的關系。DMA法主要用于測試粘彈性材料在頻率、溫度、載荷變化下的力學性能，測量樣品主要得到三個參數：儲能模量、損耗模量、損耗因子。儲能模量和損耗模量均反映樣品的粘彈性。儲能模量和樣品內部儲存的最大彈性成正比，可以反映樣品內部的彈性成分，表征樣品的剛度；損耗模量與樣品中分子運動時以熱量的形式消耗的能量成正比，可以反映樣品內部的粘性成分，表征樣品的阻尼；儲能模量和損耗模量的比值稱作損耗因子，可以反映樣品內部鏈段運動時，應變相對于應力的滯后現象[6]。

分析樣品DMA參數，可以得到該樣品一定溫度范圍內，樣品內部物理或化學變化造成的粘彈性的改變。

5.2 DMA法中Tg的定義

DMA法通過測定儲能模量、損耗模量以及損耗因子隨溫度的變化曲線，分析玻璃化轉變溫度Tg。在DMA中Tg的定義通常有以下三種（圖8）[7]。

（1）在儲能模量和溫度的曲線上，對曲線變化前和顯著下降時各做一條切線，把兩條切線的交點對應的溫度，稱為Tonset。當溫度小于該溫度時，材料模量沒有明顯的變化，樣品尺寸和形狀穩定。通常用于表征材料的最高使用溫度。

（2）在損耗模量和溫度的曲線上，將峰值對應的溫度稱為Tl-oss。國際標準化組織建議將此溫度作為材料的Tg，并用此溫度表征材料的耐寒性能和耐熱性能。

（3）在損耗因子和溫度的曲線上，將峰值對應的溫度稱為Tt-andelta。該溫度表征阻尼材料的阻尼性能，以及橡膠等材料的最低使用溫度。

圖中Tonset、Tloss和Ttandelta都可以用于表示材料的玻璃化轉變溫度Tg，針對不同的樣品選擇不同的定義方法。

5.3 樣品要求

DMA要求樣品表面平整、材質均一。對樣品的尺寸根據模式的不同，要求不同。

（1）拉伸模式

長0～20 mm，寬<13 mm，厚<15 mm；

適用于薄膜、纖維等柔軟的樣品，不適用于極薄、極細、極脆的樣品；

（2）剪切模式

直徑<10 mm，厚度<12 mm，建議：直徑>3×厚度；

適用于塑料、橡膠、熱固性樹脂、粘合劑、粉末、糊狀物，不適用于極高模量的樣品；

（3）壓縮模式

直徑<10 mm，厚度<16 mm；

適用于軟樣品、彈性體、泡沫；

（4）雙懸臂模式

長度10～35 mm，寬度<13 mm，厚度<15 mm；

建議：長度>6 ×寬度，長度>16 ×厚度；

適用于片狀塑料、熱固性樹脂；

（5）單懸臂模式

長度5～17.5 mm，寬度<13 mm，厚度<15 mm;

建議：長度>3 ×寬度，長度>8 ×厚度；

適用于絕大多數樣品；

（6）三點彎曲

長度10～45 mm，寬度<13 mm，厚度<15 mm；

建議：長度>6 ×寬度，長度>16 ×厚度；

適用于非常硬的樣品、復合材料、陶瓷、金屬，不適用于軟材料。

5.4 DMA測Tg的應用

樓倩[8]等使用耐馳公司生產的DMA242D測試了PCB材料的玻璃化轉變溫度。

實驗將PCB材料制成60 mm × 10 mm × 1.8 mm的樣條，在雙臂模式下，固定頻率測試不同升溫速率下樣條的儲能模量、損耗模量和損耗因子，得到DMA曲線，分析得到Tg值。

實驗結果如表1所示。

實驗結果表明，升溫速率越大，PCB材料的Tg越大。同時該實驗討論了，在雙臂模式下，固定升溫速率，不同頻率下樣條的儲能模量、損耗模量和損耗因子，得到DMA曲線，分析得到Tg值。實驗結果如表2所示。

實驗結果表明頻率越大，PCB材料的Tg越大。所以選擇適合的升溫速率和頻率有利于得到更準確的Tg值。

裴高林[9]等采用法國dB-Metravib生產的DMA450+動態熱機械分析儀測試了丁腈橡膠（NBR）和丁腈酯橡膠（BNBR）的玻璃化轉變溫度，實驗結果如圖9。

從圖9中可得，NBR玻璃化轉變溫度為-31.88 ℃，BNBR的玻璃化轉變溫度為-41.49 ℃。

該實驗還采用DSC法測試了兩種橡膠的玻璃化轉變溫度，結果表明DSC測試的Tg與DMA法測試得到的Tg值相比，偏高。兩種方法測試的差異與測試原理、材料結構差異有關，兩種方法不具備橫向比較的意義，對于高分子材料，如橡膠，采用DMA法分析Tg更有意義。

6 TMA法測試Tg

6.1 TMA法的原理

靜態熱機械分析法是熱力學分析法的一種，是指在設定溫度和非震蕩載荷運動下，測量物質的形變和溫度的關系曲線的一種測試方法，主要得到物質的熱膨脹系數和相轉變溫度等物性參數。

TMA法通常有拉伸、壓縮、彎曲等負荷方式，可以測試塊體、薄膜、纖維等樣品在力作用下的形變。測試時，TMA靜態分析儀的探頭由懸臂梁和螺旋彈簧支撐，通過馬達對樣品施加載荷，樣品長度發生形變，差動變壓器檢測樣品的形變，并將溫度變化、應力應變傳入TMA軟件進行分析處理，得到溫度和尺寸的曲線，TMA曲線。通過分析TMA曲線，可以分析得到樣品的玻璃化轉變溫度[10]。

6.2 TMA法中Tg的定義

TMA法主要通過測量物質的形變來分析物質的玻璃化轉變溫度Tg。在TMA曲線上，玻璃化轉變表現為一個溫度區，在該區域內，形變發生急劇變化，形成一個弧線。對該弧線前后做切線，把切線的交點定義為玻璃化轉變溫度Tg（圖10）。

6.3 樣品要求

（1）樣品表面平整；

（2）樣品兩端平行；

（3）建議尺寸：5mm × 5mm邊長或直徑，長度5mm。

6.4 TMA測Tg的應用

郭會敏[11]等采用TMA測試了改性環氧樹脂的玻璃化轉變溫度。實驗采用RJY-IP型靜態熱機械分析儀測試Tg，測試溫度范圍：室溫到250 ℃，升溫速率為 5/min。

實驗討論了不同CTBN、TiO2含量對改性的環氧樹脂玻璃化轉變溫度的影響。不同CTBN含量時改性環氧樹脂的TMA曲線和Tg值如圖11和12所示。

實驗結果表明，隨著CTBN含量增加，改性環氧樹脂的Tg逐漸降低。該實驗中，通過TMA測定改性環氧樹脂Tg的值，綜合討論改性環氧樹脂實驗中，CTBN和TiO2添加量的最佳值。

龐博[12]等采用TMA測試了聚酯泡沫反射片的熱機械性能。實驗采用美國TA公司的TMA Q400型靜態熱機械分析儀測試Tg，測試溫度范圍：0～200 ℃，升溫速率5 ℃/min。

圖13為聚酯泡沫反射片在壓縮模式下的TMA曲線。

分析曲線可得，反射片的玻璃化轉變溫度Tg為66.7 ℃。

該實驗同時采用DMA測試反射片的玻璃化轉變溫度，測試得到的DMA曲線如圖14所示。

分析DMA曲線可得，DMA測得的反射片的Tg為78℃，較TMA法測得的Tg值大。

7 總結

玻璃化轉變是一個過程，玻璃化轉變溫度Tg不唯一，不同的測試方法、條件得到的Tg值不同。

DSC法測試的是樣品隨著溫度變化的熱效應，選擇適合的測試條件可以提高測試的精確度。DSC法研究的是熱性質變化。DSC法測試中，Tg值的測試受到升溫速率、樣品粒度、樣品填裝方式、熱歷史等因素的影響。

DMA法測試的是樣品的儲能模量、損耗模量、損耗因子隨著溫度變化的變化。DMA法研究的是力學性質的變化。

實驗中通常采用方形或者棒狀樣條，Tg值的測試受到升溫速率、樣品尺寸、測試頻率、測試模式等因素的影響[1]。

TMA法測試的是樣品的形變隨著溫度變化的變化。TMA法研究的是體積性質。測試采用長方形或者棒狀樣條，Tg值的測試受到升溫速率、尺寸、負荷大小等因素的影響。

DSC、DMA、TMA三種方法是目前常用的測試Tg的方法，三種方法原理不同，測試得到的Tg準確度不同，不具備橫向比較的意義，針對不同的樣品選擇適合的測試方法，有利于提高Tg的測試精度。
