dma測試粘彈性

美國TA動態熱機械分析儀(DMA)主要是測定在一定條件下，材料的溫度、頻率、應力和應變之間的關系，獲得材料結構與分子運動的信息。主要用于表征材料在一定溫度、環境以及機械刺激（應力/應變）下的黏彈力學性能，常規可以得到：儲能模量、損耗模量、應力、應變、振幅、頻率、溫度、時間和損耗因子等，可以研究應力松弛、玻璃化溫度和次級松弛等。通過對儀器測試原理的探究和試驗參數設置以及測試關鍵點進行總結，為實驗室DMA的測試能力的拓展提供參考和借鑒意義。

1、測試原理

DMA850是一款采用無摩擦空氣軸承的應力（力）控制型動態熱機械分析儀。是在程序控溫條件下，通過對物質施加動態周期性刺激并量測響應來獲取物質黏彈性能的一種分析測試技術；是測量黏彈性材料的力學性能與時間、溫度或頻率的關系，樣品在受周期性（正弦）變化的機械應力的作用和控制下，發生形變，研究材料在交變應力下的響應，通過周期性的外力引起試樣周期性的形變。

如圖1-1，DMA主要由馬達(Motor)和位移傳感器(Displacement Sensor)兩大部分構成，馬達對樣品施加應力(Stress)，位移傳感器測量振幅(Amplitude)或應變(Strain)，設置試驗方法時，可在軟件中輸入振幅表示所需形變量。試驗開始時，馬達對樣品施加應力（控制參數），直到樣品形變達設定值為止。圖1-2是對樣品進行單頻溫度掃描所得的典型測試結果示意圖，注意整個試驗過程振幅（應變）是一個恒定的值，樣品硬度隨著溫度升高而改變，儀器通過調整所施加力的大小以保證振幅恒定。

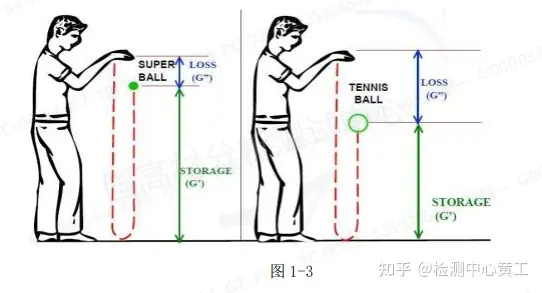

模量可以用小球的運動模擬來輔助理解，如下圖。把物質彈性的部分理解為儲能模量，黏性的部分理解為損耗模量，小球撞擊地面產生形變而儲存能量，而能量的釋放可以讓小球升高，小球升高的高度代表了其彈性模量大小，與球釋放的高度差視為損耗模量大小，如果小球能回到釋放高度，可理解小球為100%彈性體；如果小球不升高，則為100%黏性體。

儀器的技術參數和參數設置分享

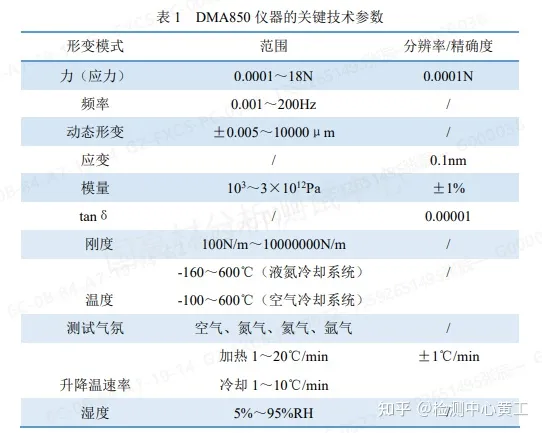

DMA850為力控制型熱機械分儀器，儀器的關鍵技術參數見表1。

2、振幅

儀器測量所施加的力對應的應變（振幅），在動態試驗中可輸入的振幅（形變）范圍是±0.005～10,000μm。需達到并保持在設定值，當進行多應變測試時，該振幅應圍繞設定值循環。需要注意的是DMA數據解析依據的是粘彈性理論，因此試驗應在材料的粘彈性區域內進行測試。

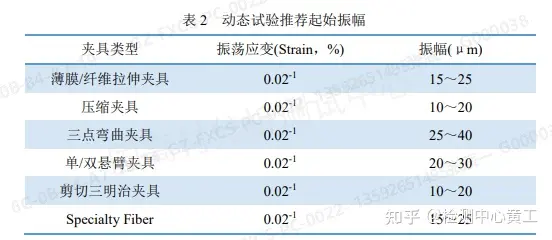

表2中列出了使用不同夾具進行動態試驗時建議的起始振幅。選擇正確的振幅進行試驗，可以得到漂亮的測試曲線和理想的結果，反之,所得到的測試結果為斷層式波動較大的無用曲線，降低測試效率及成果，所出曲線為不可采信的結果。具體示例見下圖3與圖4，當選擇振幅于不符合所測樣品時，得到的測試結果，為間斷不連續的波動曲線，如圖3所示；通過修改匹配樣品的振幅重新進行測試，則可得到理想的平滑測試結果曲線，如圖4所示；因此，對于不同測試樣品，不同測試夾具，應當選擇正確的測試振幅進行試驗，方可得到所需的測試結果，增加測試的準確性和時效性。

3、驅動力（Drive Force）

驅動力應在0.0001N～18N范圍內，如果不在此范圍內，可增大振幅、頻率或改變樣品尺寸使驅動力增大。

如果設定振幅所需的力低于0.0001N，則測試不在儀器規格范圍內，建議增大振幅以加強信號。增大振幅，則驅動樣品達到設定振幅所需的力也將增大，振幅每次提高的幅度推薦為5～10μm（若振幅設定值過大，則形變量可能超出樣品的線性粘彈區）；若設定振幅需要的力大于18N，則可能得不到好的測試數據，若測得樣品振幅仍然低于0.5μm的動態位移低限，則測試結果無效，則需改變樣品尺寸或更換所使用夾具，若振幅高于0.5μm，可繼續進行試驗。

4、剛度（硬度）

國高材DMA可測硬度規格范圍是100N/m~10,000,000N/m。若樣品硬度不在此范圍內，則需要調整樣品尺寸或更換所使用夾具，具體調整方案可參考表3和表4。

5、靜態力和力追蹤 （應變/動態追蹤）

測試如果使用了力追蹤，則靜態力需比驅動力大相應的百分比。例如設定振幅為20微米，應變追蹤為120%，如果儀器需要1N的動態力來達到設定振幅，則靜態力需調整到1.2N。達到這些初始條件后，產生平滑的振動和較好的模量數值，即可開始試驗；達不到這些初始條件，則需做相應的調整。薄膜拉伸、纖維拉伸、三點彎曲、和壓縮夾具都是需要靜態力補償?shù)睦祛悐A具，使用該類夾具需加載“靜態力（Static Force）”，在進行溫度掃描時則需施加力追蹤（Force Track）或應變追蹤(Auto strain)。當靜態力和力追蹤（應變追蹤）同時使用時，靜態力是點擊軟件中“測量（Measure）”按鈕時施加到樣品上的力。使用不同的夾具，該靜態力的作用不同：

(1)薄膜/纖維拉伸夾具：消除樣品褶皺以準確測量樣品長度。

(2)壓縮夾具：使活動夾具部分與樣品緊密接觸以準確測量樣品厚度。

(3)三點彎曲夾具：動態試驗前使活動夾具中心支點與樣品接觸。

靜態力未與力追蹤（應變追蹤）同時使用時，靜態力為整個試驗過程中施加到樣品上的力，單獨使用時沒有推薦的起始值，但其值必須大于設定振幅和頻率下所產生的動態力。

試驗過程中驅動樣品達到設定振幅是不斷變化的動態力，力追蹤是施加到樣品上高于動態力一定比例的力。進行溫度掃描試驗和樣品硬度試驗過程中會有很大的變化，特別是無定形和半結晶熱塑性聚合物。溫度較低時，樣品硬度較大，需較大的力驅動樣品達設定振幅，隨著溫度升高材料變軟，材料會產生顯著的蠕變行為，驅動材料達到動態振幅所需的力變小，靜態力隨之減小，力追蹤會隨著材料的軟化降低所加載的靜態力，以防止材料試驗過程中發生蠕變，而降低振幅和力追蹤百分比的設定值會減小樣品軟化過程中材料蠕變的概率。表5推薦了不同夾具對應的靜態力和力追蹤初始值。

6、頻率(Frequency)

DMA850的頻率范圍為0.001～200Hz，它是儀器馬達所能施加的頻率范圍。具體樣品所能施加的最高頻率取決于樣品的硬度，樣品硬度越高，則越容易驅動到高頻率；

6.1單頻溫度掃描

若要通過溫度掃描確定材料的轉變溫度，但不清楚所需頻率，推薦在1Hz下進行測試，1Hz可以作為標桿試驗頻率。選擇試驗頻率的一個限定因素是數據點取點速率，試驗頻率越低，取1個數據點所需時間越長，如果選擇的頻率過低（或升溫速率過高），則在較大溫度范圍內可能出現數據空白。進行單頻溫度掃描試驗時，取點時間計算方法如下：第一個數據點的取點時間t = 7/F，F(xiàn)為設定頻率Hz，接下來數據點的取點間隔t 1= 3/F。因此，若設定頻率為1Hz，則7秒鐘后取第一個數據點，接下來每3秒鐘取一個點。推薦的單頻溫度掃描試驗組合是1Hz和3℃/min。

6.2多頻溫度掃描

進行多頻溫度掃描試驗時，建議頻率不要小于0.5Hz，因為多頻掃描中每一個頻率下的取點間隔為7/F。例如，以3攝氏度/分鐘的升溫速率進行0.5Hz，1Hz和5Hz三個頻率的多頻溫度掃描試驗，掃描完三個設定頻率所需時間為t = 7/0.5 + 7/1 + 7/5 = 22.4秒。表面上看可能誤認為每攝氏度取三個數據點，實際上每升高1攝氏度在每個頻率才取一個數據點，由于數據點太少，得不到平滑的曲線。

7、升溫速率 (Ramp Rate)

推薦使用1～5℃/min的升溫速率，不建議使用高于5℃/min的升溫速率。升溫速率的選擇取決于樣品尺寸、頻率以及轉變溫度點的準確度要求，設計試驗時需考慮如下因素：

（1）升溫速率越高，則樣品熱滯后越大，轉變溫度向高溫方向移動，而較低的升溫速率（1-3℃/min）可得到更準確的轉變溫度，如需得到轉變點的絕對溫度，可使用步階升溫方式進行試驗。如需于某溫度點進行保溫需要，則宜選擇較小的升溫速率，以保障溫度波動在理想的范圍內。如下圖實例：

（2）樣品尺寸和厚度的大小，例如用于三點彎曲和單雙懸臂夾具的樣品，將比薄膜/纖維拉伸夾具所測試的較薄樣品產生更大的熱滯后。

（3）試驗頻率越低，則所得數據點越少。避免同時使用低頻率（< 0.5Hz）和大的升溫速率（＞5℃/min），確保所選升溫速率能取得足夠的數據點以得到平滑的曲線。實例見下圖：

通過圖6與圖7可以看出，選擇正確的試驗頻率對樣品的結果輸出很重要，選擇合適的材料試驗參數，可得到理想的平滑的曲線結果，反之，則達到不可采信的無用結果。

-END-
