微區成分分析的測試方法?（EDS\XRF\XPS\TOF-SIMS)

成分分析常見檢測方法有哪些?除了材料的體相成分信息外，許多研究會關注材料表面深度約1 μm以內的微區結構和成分信息。微區成分分析大多是用能匯聚成微米的射線與樣品相互作用，再探測體積內激發出射線的能量（或質量）和強度來進行成分分析的。為此，鑠思百檢測小編在本文中介紹了四種常見的微區成分分析技術，其中包括EDS、XPS、XRF和TOF-SIMS，并就各自技術的基本原理、測試對象和技術特點進行了總結，以供大家在做測試時進行參考。

1. 能譜儀（EDS）

1.1 工作原理

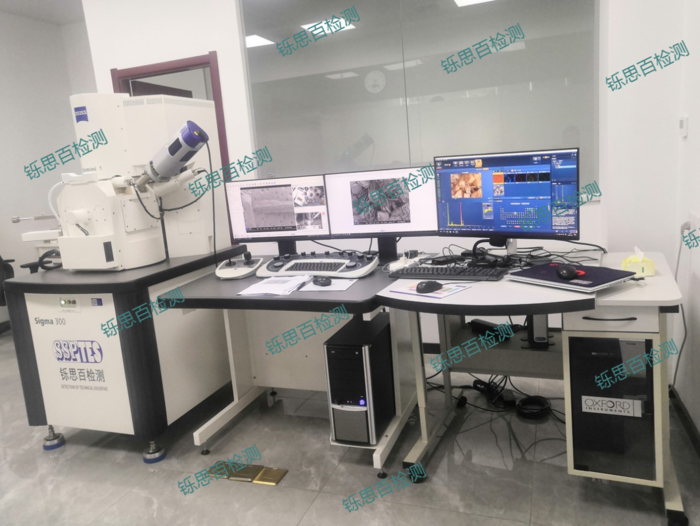

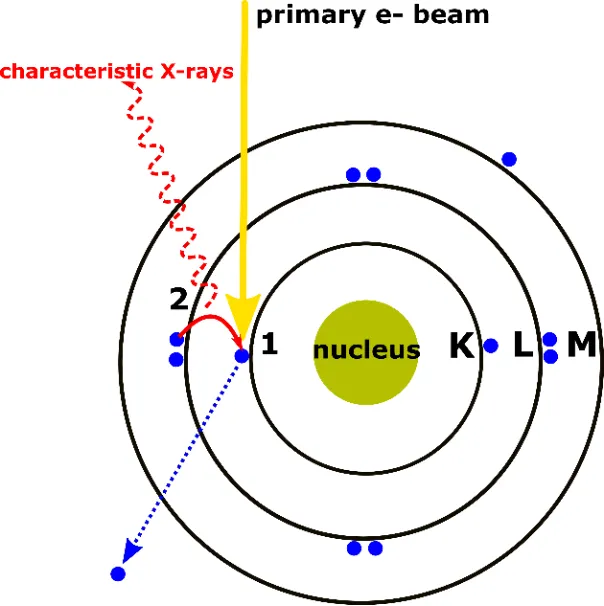

EDS（Energy dispersive spectroscopy）是用來分析材料微區成分的元素種類與含量的最常用儀器之一，一般配合掃描電子顯微鏡與透射電子顯微鏡進行使用。在真空室下用電子束轟擊樣品表面時，可以激發物質發射出特征X射線，根據特征X射線的波長，可定性與半定量分析元素周期表中B-U的元素。

1.2 測試對象

利用EDS進行成分分析時，對測試對象的要求主要包括以下幾點：

1）一般為固體試樣，且樣品在真空和電子束轟擊下能夠穩定存在；

2）在高準確度的定量分析時，試樣分析面平、垂直于入射電子束；

3）試樣尺寸大于X射線擴展范圍；

4）需有良好的導電和導熱性能。導電性差的材料如無機非金屬、有機材料、礦物及生物材料等，在EDS分析時會發生荷電效應，降低了有效加速電壓，從而減低了元素的特征X射線強度。

5）分析區域均質、無污染。

1.3 技術特點

1）能譜EDS的采樣深度大約為1 μm，能快速、同時對各種試樣的微區內Be-U的所有元素定性、定量分析。

2）對試樣與探測器的幾何位置要求低，對工作距離的要求不是很嚴格；可以在低倍率下獲得X射線掃描、面分布結果。

3）能譜所需探針電流小，對試樣的損傷??；

4）檢測限一般為0.1%-0.5%，中等原子序數的無重疊峰主元素的定量誤差約為2%。

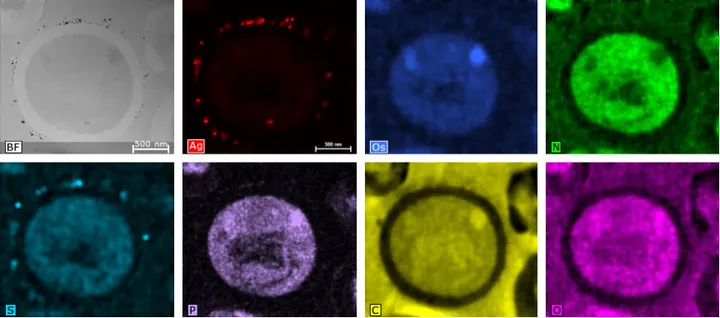

5）EDS分析有點、線、面三種測試方法，其中點分析靈敏度最高，面掃描分析靈敏度最低，但觀察元素分布最直觀。

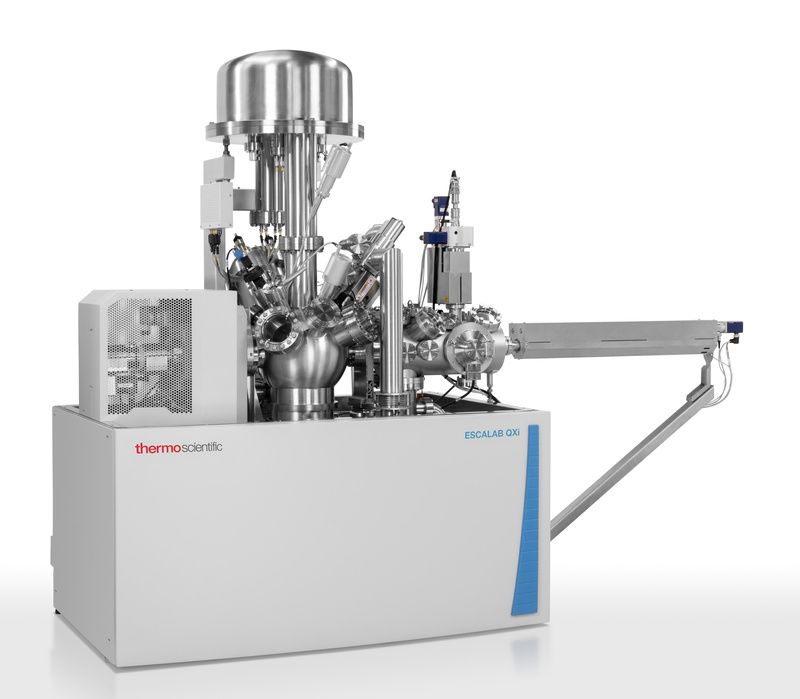

2. X射線光電子能譜（XPS）

2.1 工作原理

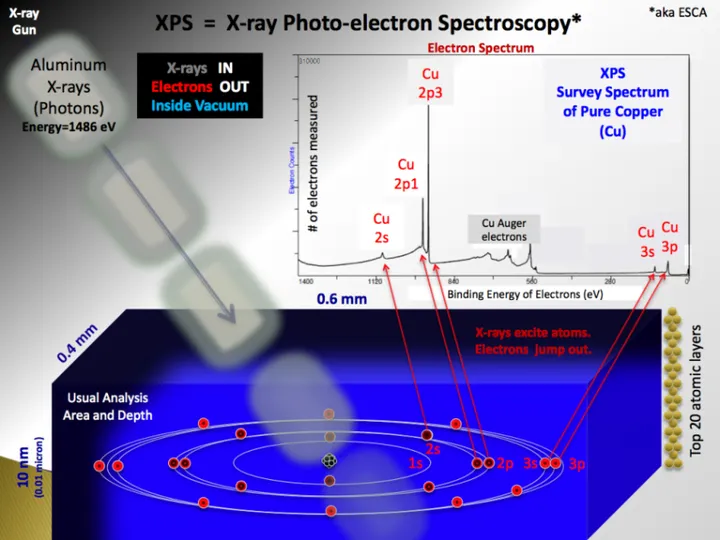

基本原理—光電離作用：當光子輻照到樣品表面時，可被樣品中某一元素的原子軌道上的電子所吸收，該電子發生原子核束縛脫離現象，從而以一定的動能從原子內部發射出來，變成自由光電子，此時原子本身變成激發態的離子，根據愛因斯坦光電發射定律有：Ek=hv-EB，對于特定的單色激發源和特定的原子軌道，其光電子的能量是特征的。當固定激發源能量時，其光電子的能量?jī)H與元素的種類和所電離激發的原子軌道有關。因此，可以根據光電子的結合能對材料表面物質進行成分信息分析。一般從XPS圖譜的峰位和峰形獲得樣品表面元素成分、化學態和分子結構等信息，從峰強可獲得樣品表面元素含量或濃度。

2.2 測試對象

XPS一般可測試金屬、無機非金屬、有機物和高分子材料。不同樣品的探測深度不同，對于金屬為0.5-3 nm，無機非金屬材料為2-4 nm，有機物和高分子為4-10 nm。

2.3 技術特點

1）XPS常用Al Kα或者M(jìn)g Kα X射線為激發源，能檢測周期表中除氫、氦以外的所有元素，一般檢測限為0.1%（原子百分?jǐn)?shù)）。

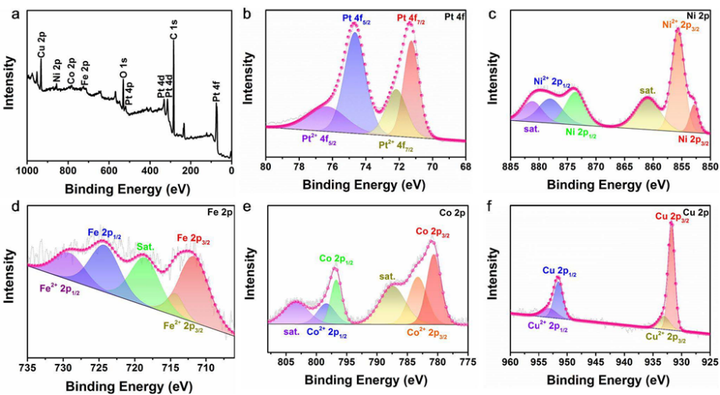

2）XPS可對樣品表面進行元素組分定性分析。對于一個未知試樣來說，可先做全譜掃描，以初步判定表面的化學成分。全譜能量掃描范圍一般取0～1200 eV, 因?yàn)閹缀跛性氐淖顝?qiáng)峰都在這一范圍之內。由于組成元素的光電子線和俄歇線的特征能量值具有唯一性，與XPS標準譜圖手冊和數據庫的結合能進行對比，可以用來鑒別某特定元素的存在。

3）XPS可對樣品表面進行元素組分的化學態與結構分析。原子因所處化學環境不同，其內殼層電子結合能會發生變化，這種變化在XPS譜圖上表現為譜峰的位移（化學位移）。因此通過先測定樣品元素的高分辨譜，再進行數據處理可有效分析元素的化學態。由于化學態的分析主要依賴于譜線能量的精確測定，因此對絕緣樣品應進行荷電校正。

4）XPS是一種半定量元素分析技術。鑒于光電子的強度不僅與原子的濃度有關，還與光電子的平均自由程、樣品的表面光潔度、元素所處的化學狀態、X射線源強度以及儀器的狀態有關。因此，XPS技術一般不能給出所分析元素的絕對含量，僅能提供各元素的相對含量。

5）XPS是一種表面分析技術，提供的信息一般僅代表表面的10nm以內的組分。

X射線入射樣品的表面，可以激發出軌道芯能級中的電子，叫做光電子, 基于愛因斯坦的光電發射理論，遵循能量守恒公式：入射源的能量等于光電子的動能和結合能之和，不同元素不同軌道岀射的光電子具有不同的特征結合能信息，因此可以用結合能的數值來表征不同的元素和化學態信息。

XPS測試注意事項

1、XPS可以做的項目：常規全譜窄譜測試、俄歇譜、價帶譜、深度濺射、MAPPING、角分辨；

2、XPS測試的元素范圍是Li-Cm，H、He元素不能測試，放射性元素請?zhí)崆皽贤ǎ?/p>

3、XPS數據分析可以等到元素的價態及半定量數據。原子百分含量小于5%的元素可能測不出明顯信號；

4、無特殊說明，默認是使用單色化AlKa源（Mono AlKa）能量是1486.6eV；

5、使用Al Kα X-ray會出現的重疊譜峰，當有重疊譜峰的時候直接定量的結果不能參考。下方是常見的一些重疊譜峰的情況，解決方法是a.通過分峰擬合（這個是數據分析的內容）后再重新定量，b.測試其他軌道的峰，需要備注相應的軌道，默認是測試最強峰，c.如果是與部分元素的俄歇峰重疊，建議可以更換靶材試試，比如Mg靶。

常見重疊譜峰有Li1s&Co3p；B1s&P2s；C1s&Ru3d5/2,Ru3d3/2；C1s&K2p；O1s&NaKLL；O1s&Pd3p3/2；O1s&Sb3d5/2；N1s&Mo3p3/2；N1s&GaLMM；Al2p&Pt4f5/2；Si2p&Pt5s；Mo3d5/2&S2s；Ta4f&O2s；Co2p&FeLMM；Mn2p&NiLMM；W4f&Zr4p；Al2p&Cu3p。

3. X射線熒光光譜儀（XRF）

3.1基本原理

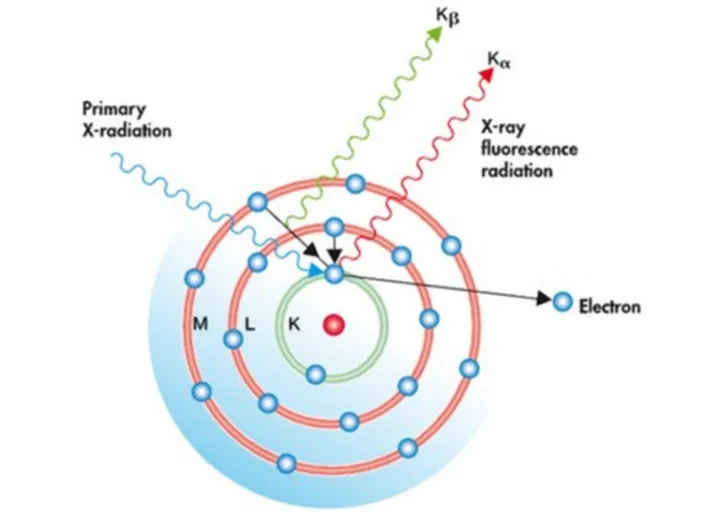

X射線管通過產生一次X射線以激發被測樣品，受激發的樣品中的元素會放射出二次X射線（即X熒光），并且不同的元素所放射出的二次X射線具有特定的能量特性或波長特性。通過探測這些放射出來的二次X射線的能量及數量或者波長，即可分析各種元素的種類和含量。

3.2 測試對象

X射線熒光光譜儀（X-Ray Fluorescence，XRF）是一種可以對多元素進行同時快速測定的新型儀器，X射線熒光光譜分析是基于通過測量元素受到適當激發時放射出的特征X射線強度而確定元素含量的一種分析方法。

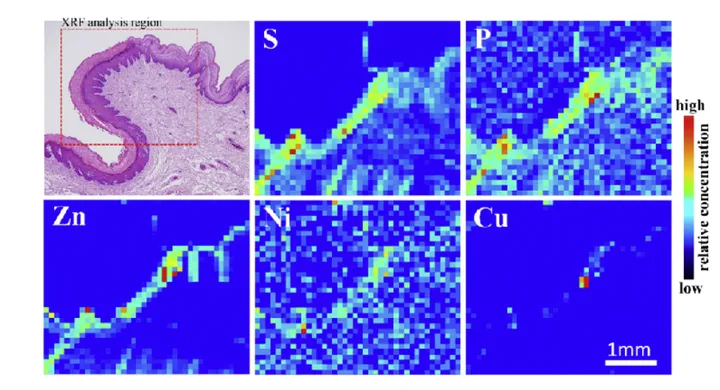

XRF主要用于金屬、無機非金屬等材料中化學元素的成分分析，試樣形態可包括固體、粉末、薄膜、液體樣品及不規則樣品，但一般情況下只能對固體樣品進行分析，如果要測試液體樣，也必須經過處理轉化成固體后方可測試。

3.3 技術特點

1）XRF可分析“Be~92U”的元素范圍，但是因?yàn)檩p質元素能量躍遷很小，不容易捕捉，最好情況下XRF能檢測Na以后的元素。

2）分析精度高，速度快，10～300秒就可以測完樣品中的全部待測元素。

3）樣品無需經過化學消解前處理，可不破壞樣品直接做無損分析，重現性高。

4）分析元素含量的線性范圍廣，分析濃度范圍從痕量（0.0001％）到常量（99.999％）。

5）分析的樣品量從幾十毫克到幾十克，大功率激發源(初級X光)可探測樣品深度達0.03～3 mm。

6）檢出限達0.0005 mg g-1 , 分析精度為0.02％～2.0％。

4. 飛行時間二次離子質譜儀（TOF-SIMS）

4.1基本原理

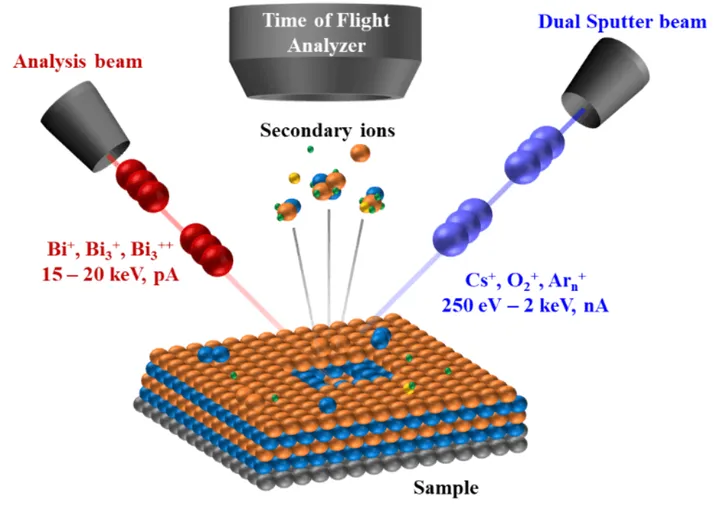

二次離子質譜儀（TOF-SIMS）采用質譜技術分析材料表面原子層以確定表面元素組成和分子結構。其工作原理是樣品表面被高能聚焦的一次離子轟擊時，一次離子注入被分析樣品，把動能傳遞給固體原子，通過層疊碰撞，引起中性粒子和帶正負電荷的二次離子發生濺射，再通過測量不同二次離子的飛行時間測量它們的質量/荷質比，對被轟擊的樣品的表面和內部元素分布特征進行分析。二次離子質譜可以分析包括氫在內的全部元素，并能給出同位素的信息、分析化合物組分和分子構成，靈敏度好、質量分辨率高、可測量的分子量范圍大，還可以進行微區成分成像和深度剖面分析。

4.2 測試對象

無磁性固體樣品均可，可測試粉末或者薄膜材料，不受導電性限制。目前主要用于有機樣品的表面分析，如生物藥品的有機物分析、半導體材料的污染分析、儲能材料分析及有機分子碎片鑒定。

4.3 技術特點

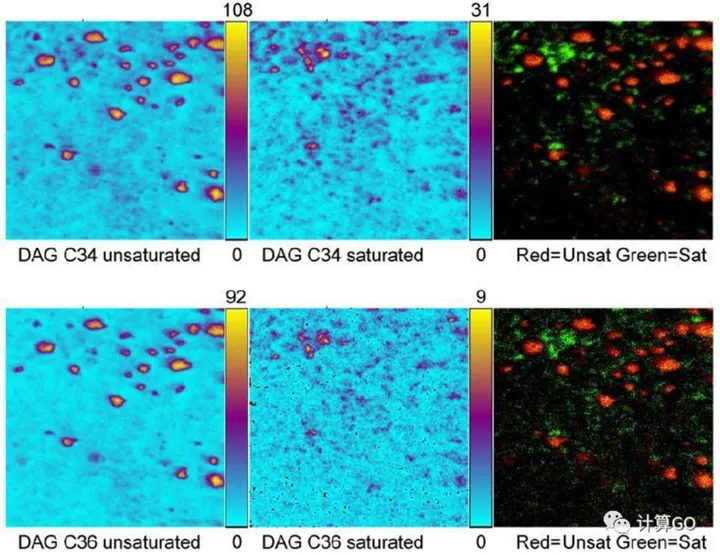

1）檢測極限極低、分辨率極高，能實現在2-3個原子層對樣品進行檢測并給出二維和三維圖像信息。

2）可進行有機物的表面表征，可對元素進行面分布分析，分辨率為5～10nm。

3）分析面積非常小，最小區域可達直徑80nm。

4）良好的深度分辨率（0.1-1 nm），但濺射速率很慢（＜1 μm/h）。

5）可進行同位素豐度分析。

6）元素分析范圍為H-U，包含有機無機材料的元素及分子態，檢出限ppm級別。利用TOF-SIMS既對樣品進行成分分析，又可對樣品的分子式和結構信息進行解析。

7）只能進行定性分析，無法進行定量分析。
