探索微觀世界的神器:透射電鏡-鑠思百檢測 二維碼

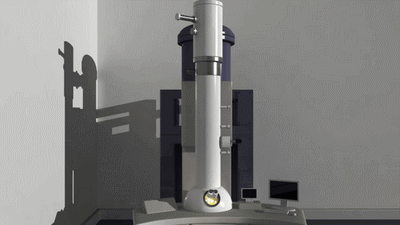

發表時間:2024-07-25 11:27作者:鑠思百檢測來源:鑠思百檢測 一、透射電鏡的誕生與發展![]() 透射電鏡的誕生并非一蹴而就,而是眾多科學家智慧與努力的結晶。 早在 19 世紀,就有科學家為其奠定了基礎。1858 年,尤利烏斯·普呂克認識到可利用磁場使陰極射線彎曲,這一發現為后續的研究埋下了伏筆。1897 年,約瑟夫·約翰·湯姆森發現電子,打破了原子不可分割的傳統觀念。 進入 20 世紀,相關理論探索不斷推進。1924 年,德布羅意提出物質波概念,為利用電子制作顯微鏡提供了理論可能。1926 年,漢斯·布斯發現軸對稱非均勻磁場能使電子波聚焦,這一關鍵發現成為電子顯微鏡中磁透鏡的重要理論依據。 在實踐方面,1931 年,德國學者恩斯特·魯斯卡(Ernst Ruska)和馬克斯·克諾爾(Max Knoll)首次獲得了放大 17.4 倍的鉑網電子圖像,這被視為電子顯微鏡的雛形。1932 年,魯斯卡和克諾爾正式發表了題為《電子顯微鏡》的論文,明確提出了“電子顯微鏡”的概念。1933 年,魯斯卡以磁透鏡的研制和焦距的測量作為博士論文內容,進一步改進了電子顯微鏡,獲得了放大 12000 倍的電子顯微像。 1934 年,電子顯微鏡的分辨率已達到 500?,魯斯卡也因在透射電鏡領域的開創性貢獻,于 1986 年獲得諾貝爾物理學獎。此后,透射電鏡不斷發展。1939 年,德國西門子公司造出了世界上第一臺商品透射電鏡,分辨率優于 100 ?。 在這一歷程中,魯斯卡無疑是關鍵人物。他的工作為透射電鏡的發展開辟了道路,使得人類能夠更深入地探索微觀世界。(鑠思百檢測) 二、透射電鏡的工作原理透射電鏡的工作原理精妙而復雜。它利用電子束作為光源,通過一系列精心設計的部件和過程來實現對微觀結構的成像與分析。 首先,電子槍發射出電子束,這些電子在陽極加速電壓的作用下獲得足夠的能量。隨后,聚光鏡將電子束會聚成一束很細且均勻的光束,照亮放置在樣品室內的樣品。 在電子束穿透樣品的過程中,由于樣品不同部位的結構和成分存在差異,電子束會發生散射和衍射。透過樣品的電子束攜帶著樣品內部的結構信息,這些信息會被電磁透鏡所捕捉。 電磁透鏡對電子束進行聚焦和放大。樣品內致密處透過的電子量少,稀疏處透過的電子量多,這種差異導致通過物鏡光闌孔的電子束強度產生差別。經過物鏡的聚焦放大,在其像平面上形成第一幅反映樣品微觀特征的電子像。 然后,中間鏡和投影鏡進一步對電子像進行放大和綜合處理,最終將放大后的電子影像投射在觀察室內的熒光屏上,或者通過照相底片進行記錄。 對于透過樣品的電子束所攜帶的信息處理和分析,主要有以下幾種方式。早期的透射電鏡主要基于吸收像原理,當電子射到質量、密度大的樣品區域時,散射作用明顯,通過的電子較少,成像較暗。 此外,還有衍射像的分析方法。電子束被樣品衍射后,不同位置的衍射波振幅分布對應著樣品中晶體各部分的衍射能力差異,晶體缺陷處的衍射能力與完整區域不同,從而反映出晶體缺陷的分布。 當樣品薄至特定程度,如 100? 以下時,相位像成為重要的分析依據。在這種情況下,波的振幅變化可忽略,成像主要來自于相位的變化。 總之,透射電鏡通過對電子束的巧妙利用和對其攜帶信息的精準處理,為我們揭示了微觀世界的奧秘。(鑠思百檢測) 三、透射電鏡的最新技術(一)冷凍透射電鏡技術冷凍透射電鏡技術是在普通透射電鏡基礎上加裝了樣品冷凍裝置,能將樣品冷卻至液氮溫度(77K)。其特點在于可以觀測對電子束和溫度敏感的樣品,如生物、高分子材料等。通過快速冷凍,能使水在低溫下呈玻璃態,減少枝晶產生,不影響樣品結構。優勢在于降低電子束對樣品的損傷,在研究電池材料、金屬鋰枝晶等方面發揮了重要作用,能揭示樣品在原子尺度上的原始狀態和詳細納米結構。 (二)球差電鏡技術球差電鏡技術分為球差校正透射電鏡(AC-TEM)和球差校正掃描透射電鏡(AC-STEM)。其原理是通過球差校正裝置削減像差,從而大幅提高分辨率。傳統TEM和STEM分辨率在納米、亞納米級,而球差電鏡的分辨率能達到埃級和亞埃級別。這使得它能夠?qū)Σ牧线M(jìn)行更精細準確的結構表征,在研究石墨烯波紋、測量合金元素分布等方面表現出色。 (三)電子疊層衍射成像技術電子疊層衍射成像技術是電子顯微學領域的新突破。它通過逆向解決多次散射問題,并利用電子顯微成像技術克服電子探針像差,實現了原子晶格振動決定的終極分辨率。能夠在厚樣品中達到不到20皮米的儀器模糊和線性相位響應,能從單一投影測量定位嵌入原子的摻雜原子。在研究鎳基超導體中的氧空位及相關電子結構等方面取得了重要成果。(鑠思百檢測) 四、透射電鏡的應用領域在材料科學領域,透射電鏡可用于納米材料表征,揭示其尺寸、形狀、結晶度和缺陷結構,助力開發性能更優的新型材料。例如,在研究半導體材料時,能檢查晶圓的缺陷、摻雜分布和層間界面,改善半導體器件的性能和可靠性。 在生物學領域,透射電鏡在植物學研究中,可幫助探索植物結構與功能的關系,改善植物抗病害能力。在超微結構診斷學中,為疾病診斷提供有力依據,避免誤診、漏診。在病毒研究方面,如新冠病毒,能清晰呈現其形態結構,有助于藥物研發和疫情防控。 在化學領域,透射電鏡配合 X 射線能譜,可獲取納米尺度催化劑顆粒的微觀形貌和成分信息,為催化反應研究提供關鍵數據。原位透射電鏡技術能實時監測電化學反應過程,助力研究材料構效關系,提升電化學性能。 在地球科學領域,透射電鏡可用于研究地球早期生命演化、沉積物中磁性礦物等。通過分析礦物的微觀結構和成分,深入了解地球內部的物質組成和變化過程,為地質勘探和礦產資源開發提供支持。 在物理學領域,透射電鏡能幫助研究物質的原子結構和電子特性,對于理解物理現象和新材料的研發具有重要意義。 在工程領域,透射電鏡在材料的斷裂和失效分析中發揮關鍵作用,觀察材料斷裂面的微觀特征,確定失效原因,改進材料設計,提高工程材料的質量和可靠性。(鑠思百檢測) 五、透射電鏡的操作方法(一)開機準備
(二)電子槍合軸
(三)調燈絲相
(四)對焦
(五)聚光鏡對中調節
(六)光欄調節
(七)像散調節
(八)樣品裝卸
(九)關機
(鑠思百檢測)
