鑠思百檢測DETECTION
OF TECHNICAL SOUSEPAD
DETECTION OF TECHNICAL SOUSEPAD
探秘離子減薄制樣：材料研究的神秘魔法-鑠思百檢測 二維碼

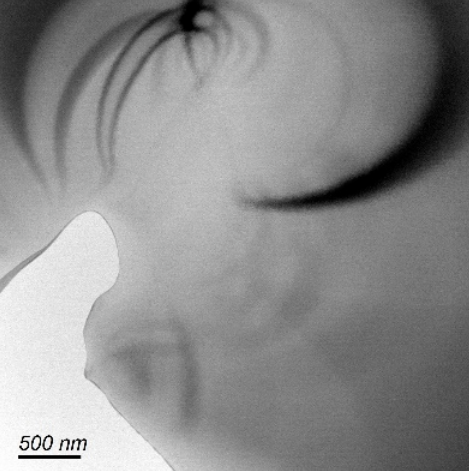

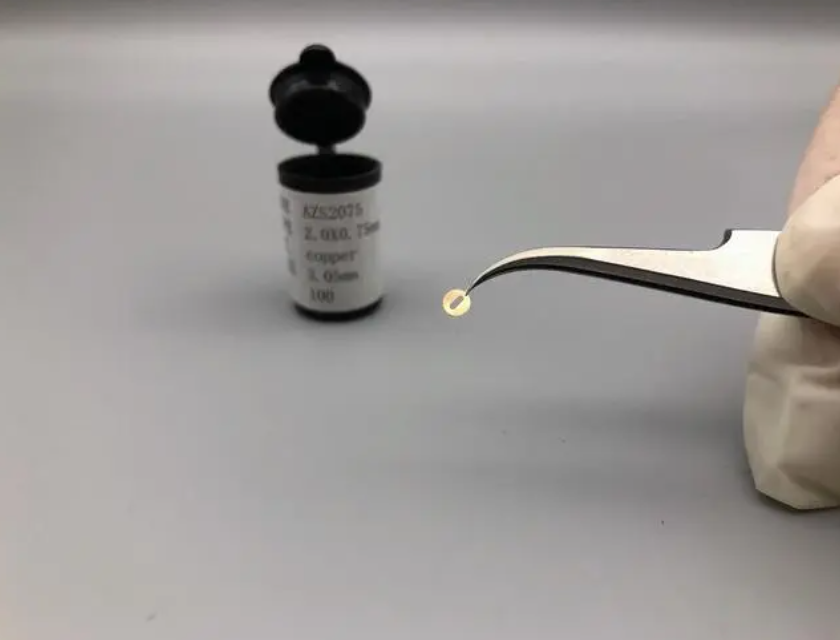

發(fā)表時間：2024-07-27 11:21作者：鑠思百檢測來源：鑠思百檢測 一、離子減薄制樣是什么 離子減薄制樣是材料科學領(lǐng)域中一項重要的樣品制備技術(shù)。其基本概念是通過特殊的設(shè)備和工藝，利用高能離子束對樣品表面進行轟擊，從而實現(xiàn)對樣品的減薄處理。 其原理在于，高能離子束具有強大的能量，當它們撞擊樣品表面時，會與樣品表面的原子發(fā)生相互作用。這種相互作用包括濺射效應和化學反應，導致表面原子逐層被剝離。 例如，在離子減薄過程中，離子束的能量和角度起著關(guān)鍵作用。通常，較高的離子束能量和適當?shù)娜肷浣嵌饶軌蚋行У貏冸x原子層。同時，樣品的性質(zhì)如表面光潔度、材料成分等，以及溫度條件也會影響減薄效果。 以氬離子為例，氬離子束在電場作用下加速，以一定角度轟擊樣品表面。當離子束的能量超過樣品表面原子的結(jié)合能時，原子就會被濺射出來，逐漸實現(xiàn)樣品的減薄。 離子減薄制樣通常分為穿孔和修整薄區(qū)兩個主要步驟。第一步穿孔，通常在較大離子束入射角下進行，目的是在樣品上擊穿一個中心孔。這個過程可以通過光學觀測系統(tǒng)進行監(jiān)控，一旦出現(xiàn)中心孔，就需要調(diào)整到第二步，即使用較小入射角度和較低離子束能量在擊穿孔邊緣修整出用于TEM實驗的薄區(qū)。 總的來說，離子減薄制樣通過精確控制離子束的參數(shù)和樣品條件，實現(xiàn)對樣品表面原子層的逐層剝離，為材料研究和分析提供高質(zhì)量的薄片樣品。（鑠思百檢測） 二、離子減薄制樣的步驟1. 樣品選擇與預處理在進行離子減薄制樣時，樣品的選擇至關(guān)重要。通常，適合的樣品可以是金屬、半導體、陶瓷等材料，但它們的表面應盡量光潔平整。對于表面存在污染物或氧化層的樣品，需要進行清洗和初步處理。常見的清洗方法包括超聲波清洗，能有效去除表面的細小雜質(zhì)；酸洗可以去除金屬表面的氧化物；堿洗則適用于去除一些有機污染物。在處理過程中，要根據(jù)樣品的材質(zhì)和污染物的性質(zhì)選擇合適的清洗方法。 2. 儀器設(shè)置與調(diào)試離子減薄需要對儀器進行精確設(shè)置與調(diào)試。首先是調(diào)整離子源參數(shù)，如離子束的能量通常設(shè)定在 4 - 5Kev ，束流密度根據(jù)樣品材質(zhì)和減薄要求進行調(diào)整。然后要確保樣品的位置和角度正確，使其與離子束垂直交叉，以實現(xiàn)均勻減薄。此外，還要合理設(shè)置樣品表面與離子源之間的距離，一般要避免距離過近導致過度燒蝕或距離過遠造成減薄效果不佳。 3. 詳細減薄過程離子減薄過程主要包括穿孔和修整薄區(qū)兩個關(guān)鍵步驟。穿孔時，通常在較大離子束入射角（如 5 - 7 度）下進行，目的是在樣品上擊穿一個中心孔。這個過程可通過光學觀測系統(tǒng)密切監(jiān)控，一旦中心孔出現(xiàn)，就要立刻調(diào)整為第二步修整模式。修整薄區(qū)時，使用較小的入射角度（比如 3 - 4 度）和較低的離子束能量，在擊穿孔邊緣修整出用于 TEM 實驗的薄區(qū)。需要注意的是，在整個減薄過程中，要根據(jù)樣品的材質(zhì)和實時的減薄情況，靈活調(diào)整離子束的參數(shù)，同時要防止因操作不當導致樣品破碎或減薄不均勻。（鑠思百檢測）

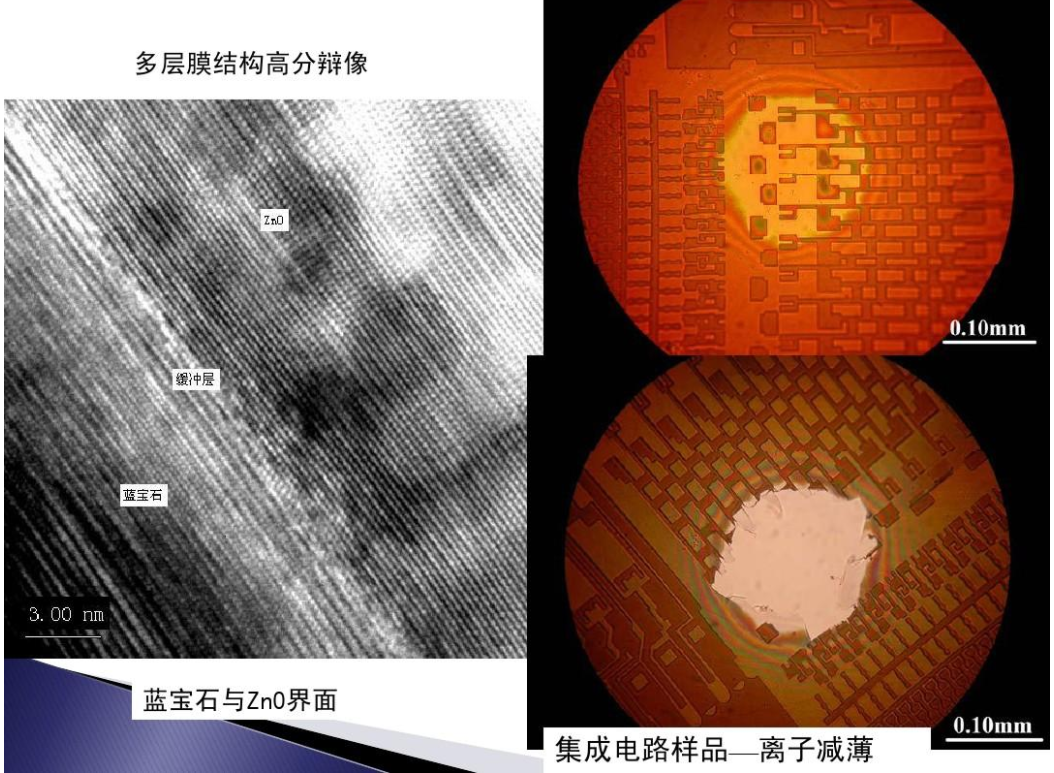

三、離子減薄制樣的優(yōu)勢1. 高質(zhì)量薄片制備離子減薄制樣技術(shù)在高質(zhì)量薄片制備方面表現(xiàn)出色。通過精確控制離子束的參數(shù)，如能量、入射角等，能夠?qū)崿F(xiàn)樣品表面原子層的精準剝離。這使得制備出的薄片具有極高的平整度，表面起伏極小，能夠滿足各種高精度分析的需求。同時，其還能保證薄片厚度的均勻性，減少厚度差異帶來的測量誤差，為研究和分析提供可靠的基礎(chǔ)。例如，在制備用于透射電子顯微鏡（TEM）觀察的樣品時，離子減薄能夠制備出厚度均勻在幾納米至幾十納米之間的薄片，為微觀結(jié)構(gòu)的清晰成像提供保障。 2. 廣泛的材料適用性離子減薄制樣技術(shù)適用于多種材料，展現(xiàn)出了強大的通用性。金屬材料如常見的鋁合金、銅合金等，通過離子減薄能夠獲得理想的薄片，以便觀察其微觀組織結(jié)構(gòu)和晶體缺陷。陶瓷材料，包括氧化鋁陶瓷、氮化硅陶瓷等，利用離子減薄可清晰呈現(xiàn)其晶界和相分布。半導體材料，如硅、砷化鎵等，能在離子減薄處理后用于研究其電子結(jié)構(gòu)和電學性能。此外，復合材料如金屬基陶瓷復合材料、纖維增強復合材料等，也可以通過離子減薄進行微觀分析，探究不同相之間的界面結(jié)合和相互作用。甚至一些易結(jié)塊的粉末和纖維材料，離子減薄制樣技術(shù)也能發(fā)揮作用，為材料科學研究提供豐富而準確的信息。（鑠思百檢測） 四、離子減薄制樣的應用領(lǐng)域1. 材料科學研究離子減薄制樣在材料科學研究中發(fā)揮著關(guān)鍵作用。通過制備高質(zhì)量的薄片，它能夠幫助研究者深入分析材料的微觀結(jié)構(gòu)和性質(zhì)。例如，在研究金屬材料的晶體結(jié)構(gòu)時，離子減薄制樣可以獲得極薄的樣品，使得透射電子顯微鏡能夠清晰地呈現(xiàn)出晶體的晶格排列、位錯等微觀特征，從而揭示材料的力學性能與晶體結(jié)構(gòu)之間的關(guān)系。對于陶瓷材料，它可以精確展示其晶界的組成和結(jié)構(gòu)，有助于理解陶瓷的熱學和電學性能。在高分子材料研究中，能夠觀察到分子鏈的排列和取向，為優(yōu)化材料的性能提供依據(jù)。同時，在研究材料的表面改性和涂層時，離子減薄制樣能夠揭示涂層與基底的結(jié)合情況以及表面改性層的厚度和結(jié)構(gòu)。 2. 半導體與光學器件制備在半導體產(chǎn)業(yè)中，離子減薄制樣是制備高性能芯片不可或缺的技術(shù)。它能夠精確控制半導體材料的厚度和表面平整度，對于制造微型晶體管和集成電路至關(guān)重要。例如，在制備硅基芯片時，通過離子減薄可以獲得超薄的硅層，提高芯片的集成度和性能。在光學器件制備方面，離子減薄制樣有助于制造高質(zhì)量的光學薄膜和光波導。例如，用于激光器件的光學薄膜，通過精確控制厚度和均勻性，能夠優(yōu)化激光的輸出特性。此外，在制備光纖通信中的光學元件時，離子減薄可以確保元件的光學性能達到設(shè)計要求，提高通信的效率和穩(wěn)定性。（鑠思百檢測）
五、提高離子減薄制樣效果的方法五、提高離子減薄制樣是影響制樣效果的關(guān)鍵因素之一。較高的離子束能量能夠增強對樣品表面原子的剝離能力，但過高的能量可能導致樣品損傷。優(yōu)化策略在于根據(jù)樣品材料的特性，選擇合適的能量范圍。例如，對于硬度較大的材料，可適當提高離子束能量；而對于較脆弱的材料，則需降低能量。離子束的入射角同樣重要。較大的入射角在穿孔階段有助于快速擊穿中心孔，較小的入射角則利于在修整薄區(qū)時獲得更均勻、平整的效果。在實際操作中，應根據(jù)制樣的不同階段靈活調(diào)整入射角。 離子束的電流（即氬氣的流量）也會對制樣效果產(chǎn)生影響。較大的電流會增加離子束的強度，加快減薄速度，但可能導致溫度升高過快和樣品損傷。優(yōu)化時要綜合考慮減薄效率和樣品的承受能力。 此外，樣品的性質(zhì)如材料的硬度、脆性、熔點等也是影響因素。對于硬度高、脆性大的材料，要采用較低的離子束能量和較小的入射角，并且控制減薄時間，避免過度減薄導致樣品破裂。 針對不同類型的樣品，還可以優(yōu)化預處理步驟。例如，對于表面粗糙的樣品，在減薄前進行精細研磨和拋光，能提高最終的制樣效果。 同時，保持儀器的良好狀態(tài)也是關(guān)鍵。定期檢查和維護離子槍的對中情況，確保離子束能夠準確轟擊樣品表面；保證真空度的穩(wěn)定，減少雜質(zhì)對制樣過程的干擾。 總之，通過綜合考慮離子束參數(shù)、樣品性質(zhì)以及儀器狀態(tài)等因素，并采取相應的優(yōu)化策略，能夠顯著提高離子減薄制樣的效果。（鑠思百檢測） |
