超薄有序共軛聚合物框架膜進行快速水傳輸和分子篩分

1研究背景

由于蛋白質通道具有亞納米級的直徑和獨特的表面化學性質，因此生物細胞膜可以有效和有選擇地輸送水或某些離子。創造具有類似結構和功能的人工膜對節能分離、水淡化和納米流體應用具有深遠的意義。碳納米結構由于它們的表面無摩擦，并傾向于通過排列或堆疊形成亞納米通道，如碳納米管（CNTs）和石墨烯，因此被認為是制造這種膜的合適選擇。理論模擬和實驗測量已經證明，CNTs和石墨烯通道允許氣體或水以特別高的流量和選擇性流過。然而，由于在制造膜的過程中很難將這些材料完美地對齊或堆疊，因此在實際應用中大規模地重現單個通道的優良傳輸特性仍然是一個挑戰。

2研究?jī)?nèi)容

膜的微觀結構需要在分子水平上進行合理的設計，以同時實現精確的分子篩分和高水通量。本研究報告了通過化學氣相沉積法設計和制造厚度低至1 nm的超薄、有序共軛聚合物框架（CPF）薄膜，以及驗證它們作為分離膜的性能。本研究CPF膜本身具有規則的菱形亞納米（10.3×3.7 ?）通道，與碳納米管或石墨烯制成的膜不同，其分離性能取決于材料的排列或堆疊。優化后的膜表現出很高的水/NaCl選擇性~6,900，水滲透率112 mol m-2h-1bar-1，在滲透壓驅動的高鹽度混合離子分離中鹽的排斥率大于99.5%。分子動力學模擬顯示水分子通過在疏水通道內形成一個連續的三維網絡，快速而集體地通過膜。有序的CPF薄膜的出現為開發碳基膜提供了一個途徑。

3表征測試

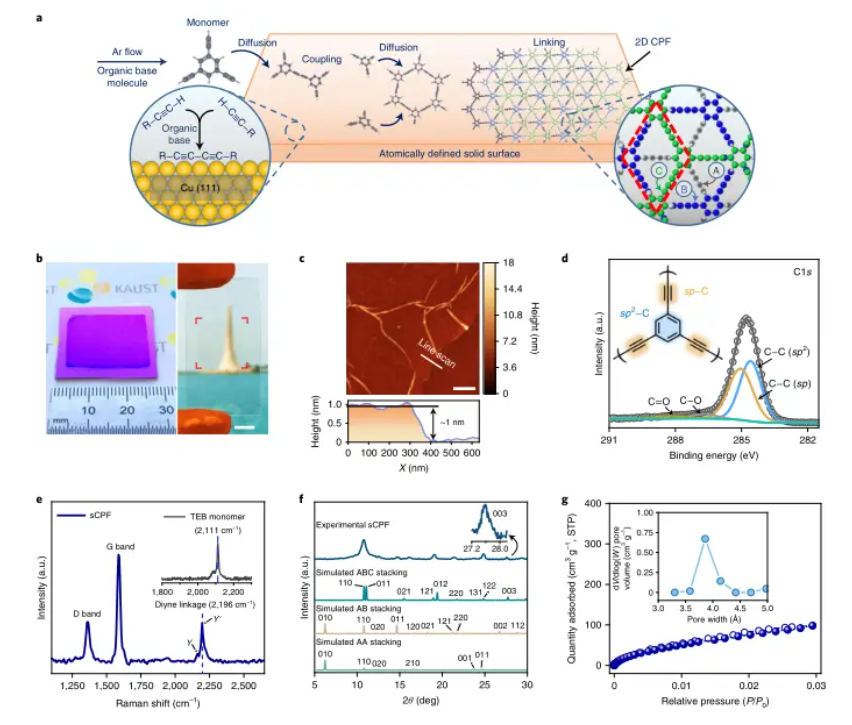

圖1.sCPF薄膜的合成和表征。

本文中的CPF是石墨烯的結構類似物，由1,3,5-三乙炔苯（TEB）單體合成（圖1a）。這兩種材料的區別在于每個 "節點 "的連接點的數量：CPF為3個，石墨烯為6個?；谝韵驴紤]，該研究使用TEB來構建CPF，首先，在溫和的條件下，TEB的烷基均偶聯可以很容易地在溶液中和金屬表面上發生。第二，每個TEB分子只有三個反應點，減少了框架無序生長的機會。第三，如果用TEB構建的CPF采用二維材料中最常見的ABC堆積模式，那么相鄰層之間自然會形成規則的菱形亞納米通道（圖1a），具有適當?shù)耐ǖ莱叽?，可將水分子與各種水合離子分開。此外，這種CPF本質上是一個碳框架，只含有少量的氫，沒有其他雜原子；因此，預計它是高度疏水的，有利于水的傳輸，與CNT和石墨烯的情況非常相似。

1. 采用CVD方法所制備的透明sCPF薄膜在整個銅基底上是連續的（~5 cm2），通過光學顯微鏡，掃描電子顯微鏡（SEM）及原子力顯微鏡（AFM），顯示薄膜在整個檢查區域是連續和均勻的（>50 um2）。CVD制備的薄膜具有更廣泛的π共軛框架。

2. 紅外光譜顯示，sCPF薄膜中沒有乙酰C-H鍵，表明TEB單體之間完全發生了C-C偶聯反應（補充圖6a）。高分辨率C1s X射線光電子能譜（XPS）（圖1d）表明，該薄膜由豐度比約為1:1的sp-和sp 2-雜化碳物種組成，這與所設計的結構一致（補充圖7e）。在薄膜的拉曼光譜中可以清楚地觀察到一些特征帶，包括1,362 cm -1的D帶、1,580 cm -1的G帶、2,118 cm -1的Y帶和2,196 cm -1的Y′帶（圖1e）。與 TEB 單體相比，觀察到 sCPF 薄膜的 Y′帶出現了藍移，這表明形成了二炔連接。拉曼圖（補充圖8）顯示，二炔連接物均勻地分布在薄膜上。固態13C核磁共振表明有四種類型的碳位點共存：芳香族C-H（134.9 ppm）和C-C（122.3 ppm），C（sp）-C（sp2 ) (81.3 ppm)和C(sp)-C(sp) (76.5 ppm)（補充圖6b）。此外，由于電子脫域效應，在sCPF薄膜的紫外-可見光譜中觀察到330-420nm處的寬吸收帶（補充圖6c）。這些表征結果共同證明了所設計的CPF化學結構在薄膜中的均勻生成。此外，sCPF薄膜的疏水性通過其高水接觸角（補充圖9）得到證明。

3. 本研究試圖用高分辨率的透射電子顯微鏡來驗證sCPF薄膜的原子結構，但沒有成功，因?yàn)樗某⌒再|(zhì)使它極易受到電子束的影響。通過粉末X射線衍射表征，得到的X射線衍射圖案與ABC堆積模式的模擬圖案相當匹配（圖1f和補充圖10）。相對較寬的衍射峰表明了有限的晶粒尺寸，但宏觀上可辨認的結晶性是CPF中沒有實現的。sCPF粉末在77K的低壓區（P/P 0 < 0.1）表現出可忽略的對N2的吸附（補充圖11），而在273K有效地吸附了CO2，證實了其超微孔的性質（圖1g）。

4. 通過多方面對比，發現sCPF薄膜結構秩序的改善可以歸因于通過CVD方法的表面約束生長。

分子和離子傳輸特性

研究了水和離子在滲透壓驅動下通過sCPF膜的運輸，該膜表現出較高的水滲透率（95.1 mol m -2 h -1 bar -1）和對所有離子的高排斥率（>99.6%）（補充圖23），表明在高鹽濃度條件下可以保持良好的水/離子分離性能。sCPF膜的性能也在反滲透配置中進行了評估，表明sCPF膜是有望用于低壓反滲透和相關應用。

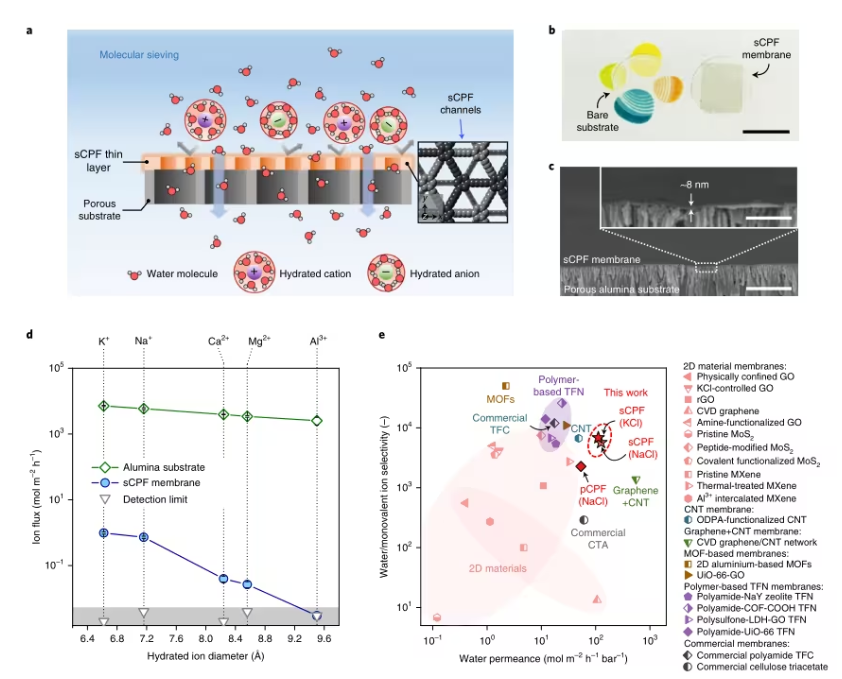

圖2. 選擇性的水和離子運輸。

分子模擬

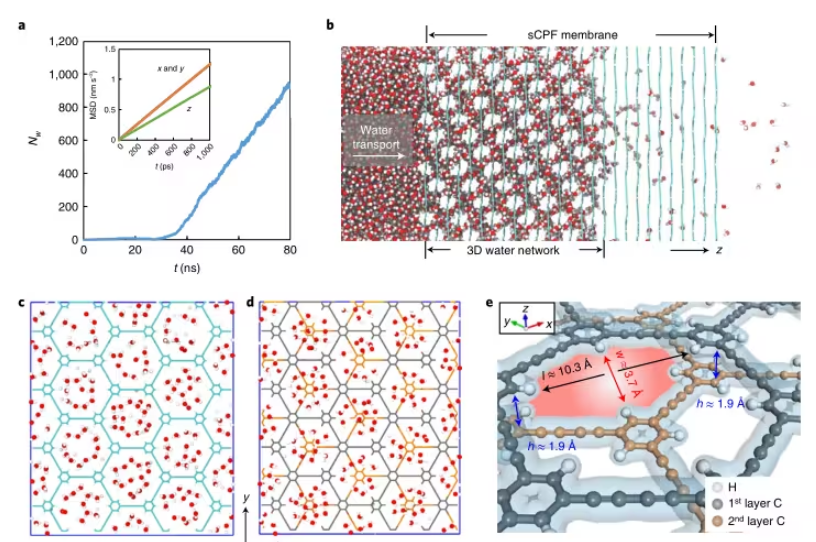

圖3. 水通過sCPF膜的運輸?shù)姆肿幽M。

該研究使用8.5納米厚的sCPF的結構模型進行的分子動力學（MD）模擬（補充圖26）,

1. 對MD模擬結果的仔細分析表明，沿著水分子在膜中的運輸路徑，水總是遇到由兩個相鄰的sCPF層形成的三個等效的菱形窗口，并隨機通過其中一個窗口向前移動（圖3c,d）。因此，在通道中移動的水分子 實際上在膜內形成了一個規則的三維網絡，而不是一維鏈（圖3b和補充視頻1）。

2. 并且，MD模擬還表明sCPF膜可以有效地拒絕膜表面的水合Na+和Cl-離子（補充圖26e-g）。這種分子篩分能力是由sCPF良好的菱形孔窗（圖3e）促成的，它阻止了水合Na+離子（直徑，7.2埃）和Cl-離子（直徑，6.6埃）進入膜。

對分離機制的研究

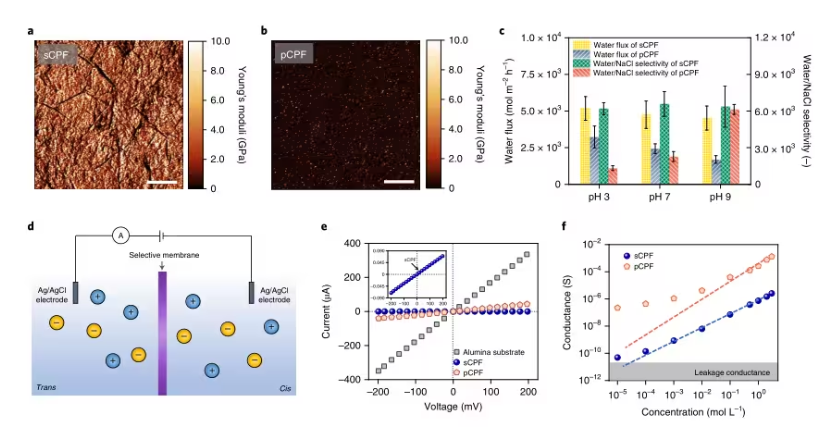

圖4. SCPF和pCPF的分離機制比較。

1. 從非優化的條件下制備了一個對照樣品，以研究CPF的結構順序和組成對其傳輸特性的影響。氣體滲透實驗證明，SCPF比pCPF具有更強的分子篩分作用。比pCPF具有更強的分子篩分效果，表現出更尖銳的尺寸截?cái)嗪透叩臍?擴散選擇性（補充圖31）。

2. 在滲透壓驅動的水/鹽分離測量中，sCPF膜在pH值為3-9的范圍內表現出水通量和水/NaCl的選擇性變化不大（圖4c），其水/MgCl2的選擇性（~6.4 × 104 ）大大高于其水/NaCl的選擇性（6854）（補充圖32a）。SCPF對所有研究的鹽類都表現出較低的吸附率（<0.5%）（補充圖32b）。這些結果共同表明，SCPF膜的優良分離性能不能歸因于表面電荷或離子吸附效應，而是由于分子篩的作用。

3. pCPF膜的水和離子傳輸行為高度依賴于pH值，可以用低pH值下含氧基團的質子化來解釋，這表明pCPF膜的分離機制涉及表面電荷效應。

4. 以KCl為電解質的電場驅動的離子傳輸實驗（圖4d）表明，sCPF的離子電導率（3.54×10-7S）比pCPF（2.54×10-4S）低三個數量級（圖4e和補充說明2）。sCPF膜表現出離子電導率對氯化鉀濃度的線性響應，表明其通道表面是電荷中性的。相反，當離子濃度低于0.5M時，pCPF膜的電導率偏離了線性系統（圖4f）。表明具有兩種不同的分離機制：sCPF的分子篩和pCPF的表面電荷。pCPF膜顯示出陽離子對陰離子的選擇性為~34.4%，使?jié)B透能采集的最大輸出功率密度為～2.3 W m -2（補充圖34）。因此，通過進一步調整表面電荷密度和通道尺寸，可以提高功率密度和電化學-能量轉換效率。

4結論

共軛聚合物框架很容易被設計成具有分子尺寸的固有微孔通道，這使得它們?cè)瓌t上可以作為分子分離介質。然而，由于傳統合成的障礙，在這些材料中實現長程結構秩序是一個巨大的挑戰，特別是在薄膜或膜的形式上。在這項工作中，利用表面封閉的CVD方法成功地制造了大面積、超薄和有序的CPF膜。綜合實驗和分子模擬表明，CPF結構的疏水性亞納米通道確保了水的快速傳輸和強大的分子篩分效應，從而在滲透和壓力驅動的水/離子分離方面表現突出。未來CPF膜的規模化生產可以通過使用米級單晶銅箔作為基材的連續卷對卷CVD技術實現。此外，這種方法可以通過合理的單體設計，制造出具有理想的表面電荷特性和通道尺寸的超薄CPF膜，為各種應用的進一步發展提供了思路，包括離子篩分、滲透能量采集、單分子傳感和神經接口等需要電壓和化學傳輸?shù)膽?yīng)用。
