揭開 XPS 分峰分析的神秘面紗 二維碼

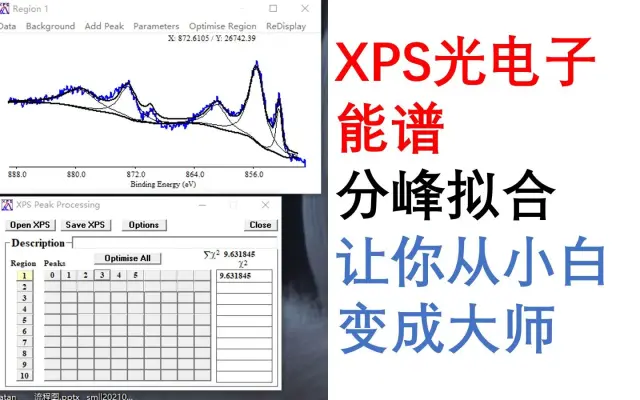

發表時間：2024-08-15 10:05作者：鑠思百檢測來源：鑠思百檢測 一、XPS 分峰分析是什么 XPS 分峰分析是 X 射線光電子能譜（XPS）數據處理中的一項重要技術。簡單來說，它是將 XPS 圖譜中復雜的峰形分解為多個單獨的峰，以獲取更詳細和準確的化學信息。 其作用在于能夠更精確地確定樣品中元素的化學態和化學鍵的信息。通過分峰，可以將原本重疊或?qū)捇姆宸纸鉃槎鄠€具有特定結合能的子峰，每個子峰對應著不同的化學環境或價態。 原理方面，XPS 分峰基于這樣一個事實：原子因所處化學環境不同，其內殼層電子結合能會發生變化，這種變化在譜圖上表現為峰的位移。例如，氧化作用會使內層電子結合能上升，還原作用則使其下降。在分峰過程中，通常會根據先驗知識和經驗數據，設定可能存在的化學態對應的峰位、半峰寬等參數，然后通過擬合算法使分解后的子峰組合盡可能地接近原始峰形。 例如，對于某些元素，如碳元素，可能存在多種化學態，如碳碳鍵、碳氧鍵等，它們在 XPS 圖譜中的結合能位置有所不同。通過分峰分析，可以明確每種化學態的相對含量，從而深入了解樣品的化學組成和結構。 總之，XPS 分峰分析是一種強大的工具，能夠為材料科學、化學等領域的研究提供關鍵的信息。（鑠思百檢測） 二、XPS 分峰分析的軟件工具（一）XPS PeakXPS Peak 是一款常用于 XPS 分峰分析的軟件。它具有操作相對簡單、功能實用的特點。 在分峰過程中，用戶可以較為方便地導入數據，并通過直觀的界面設置各種參數，如峰位、半峰寬、峰面積等。同時，該軟件提供了多種擬合算法，能夠較好地擬合復雜的峰形，幫助用戶獲得準確的分峰結果。 （二）OriginOrigin 也是一款在 XPS 分峰中常用的軟件。它的優勢在于強大的數據處理和繪圖功能。 不僅可以對 XPS 數據進行分峰處理，還能將分峰結果以多種美觀、清晰的圖表形式展示出來。Origin 支持多種數據格式的導入和導出，方便與其他軟件進行數據交互。此外，其豐富的數據分析工具和統計功能，能夠為分峰結果的進一步分析和解釋提供有力支持。（鑠思百檢測） 三、XPS 分峰分析的具體步驟（一）數據預處理在進行 XPS 分峰分析之前，數據預處理是關鍵的一步。首先，需要對實驗數據進行去脈沖處理，以消除異常的噪聲信號。這可以通過專業的數據處理軟件來實現，例如在 Origin 中使用特定的算法去除脈沖。此外，如果數據中存在不必要的部分，還需要進行截取，只保留與分析相關的數據段。例如，通過設定起始和結束位置，將有用的數據提取出來，為后續的分峰做好準備。 （二）導入數據處理好的數據需要導入到分峰軟件中。以 XPS Peak 軟件為例，通?？梢栽谲浖牟藛沃姓业健癉ata”選項，然后選擇“Import”，接著選擇處理好的數據文件格式（如.txt 或.xls 等），按照提示完成數據的導入操作。 （三）選擇本底本底的選擇對于分峰結果的準確性至關重要。常見的本底類型有 Shirley 類型、Linear 類型等。在選擇本底時，要注意 High BE 和 Low BE 的位置，盡量保持默認值，以避免出現無法回到原始數據的情況。同時，根據數據的特點和分析需求，合理選擇本底類型，以確保能夠準確地擬合出峰形。 （四）加峰操作加峰是分峰過程中的重要環節。在添加擬合峰時，需要選擇合適的峰類型，如 s、p、d、f 等。峰位的設置要根據先驗知識和實驗數據進行初步估計，同時可以調整半峰寬和峰面積等參數。對于復雜的峰形，可能需要添加多個峰，并注意不同峰之間的關系，如峰位間距、峰面積比等。 （五）擬合過程擬合操作通常包括選擇合適的擬合算法和優化參數。通過多次點擊“Optimise”按鈕，觀察擬合后總峰與原始峰的重合情況。如果擬合效果不理想，可以調整參數繼續優化，直到達到滿意的擬合效果。 （六）參數查看與調整擬合完成后，需要查看每個峰的參數。在軟件的相關窗口中，可以查看峰位、半峰寬、峰面積等參數。如果對擬合結果不滿意，可以對這些參數進行手動調整，然后再次進行擬合，直到結果符合要求。 （七）結果保存與輸出分峰結果的保存和輸出方式多樣。可以將擬合結果保存為特定格式的文件（如.xps 文件），以便后續查看和處理。同時，還可以將相關數據導出為.txt 或.xls 格式，方便在其他軟件中進行進一步的分析和繪圖。（鑠思百檢測） 四、XPS 分峰分析的實例展示（一）碳離子注入單晶硅的 XPS 分峰分析將劑量為 107ions/cm2，能量為 45KeV 的碳離子注入單晶硅中，然后在 1100°C 退火 2h 進行熱處理。對單晶硅試樣進行 XPS 測試，試對其中的 1s 高分辨掃瞄譜進行解析。 首先在 Origin 中處理數據，將實驗數據用記事本打開，其中 1s 表示的是 1s 電子，相關的起始結合能、結合能遞減步長等數據用于生成結合能數據。將生成的數據導入 Origin 軟件，檢查譜圖是否有尖峰，若有則去除脈沖。 然后打開 XPSPeak 引入數據，選擇本底類型，一般為 Shirley 類型。接著進行加峰操作，根據碳離子注入單晶硅后可能形成的價鍵，如 C-C、C-Si、C-H 等，確定初始峰位并添加。 完成加峰后進行擬合，多次點擊“Optimise”按鈕優化擬合效果，觀察擬合后總峰與原始峰的重合情況。最后查看擬合參數，如峰位、半峰寬、峰面積等，若不滿意可調整參數再次擬合。通過峰面積可計算此元素在不同峰位的化學態的含量比。 （二）金屬氧化物的 XPS 分峰分析以一種金屬氧化物為例，如 CeO?在反應后的 XPS 分峰分析。首先獲取反應后的 XPS 數據，進行數據預處理。 在分峰過程中，考慮到 Ce 元素可能存在的不同價態，如 +3 價和 +4 價，設置相應的峰位和其他參數。通過不斷優化擬合，確定不同價態 Ce 元素對應的峰形和結合能。 分析擬合結果，判斷反應后 Ce 元素的化學態變化以及其相對含量，從而探討反應對金屬氧化物化學性質的影響。 通過以上實例，可以更清晰地看到 XPS 分峰分析在材料研究中的具體應用和重要作用，幫助我們深入了解材料的表面化學性質和結構。（鑠思百檢測） 五、XPS 分峰分析的注意事項（一）數據質量確保原始數據的準確性和可靠性至關重要。采集數據時，要注意儀器的穩定性和校準情況，避免因儀器誤差導致數據偏差。同時，樣品的制備過程也會影響數據質量，如樣品的清潔度、表面粗糙度等。 （二）參數設置在分峰過程中，參數的設置需要謹慎。峰位、半峰寬、峰面積等參數的初始值應基于先驗知識和合理估計。不合理的參數設置可能導致擬合結果偏離真實情況。 （三）基線選擇選擇合適的基線對分峰結果有顯著影響。不同的基線類型（如 Shirley 基線、Linear 基線等）適用于不同的情況，需要根據數據特點和樣品性質進行選擇。 （四）峰形假設分峰過程中對峰形的假設要合理。通常假設峰形為高斯分布、洛倫茲分布或 Voigt 分布，但實際情況可能更為復雜，需要根據具體情況進行調整。 （五）化學環境考慮要充分考慮元素所處的化學環境對結合能的影響。不同的化學環境可能導致結合能的微小變化，這在分峰時需要仔細甄別。 （六）多元素擬合當樣品中存在多種元素時，要注意元素之間的相互干擾，合理處理多元素的分峰擬合。 （七）結果驗證分峰結果應通過其他分析方法或?qū)嶒灁?shù)據進行驗證，以確保結果的可靠性。（鑠思百檢測） |
