測試儀器：高分辨透射電子顯微鏡(TEM)

二維碼

發表時間：2019-12-16 10:01作者：武漢鑠思百檢測技術有限公司來源：鑠思百檢測

測試儀器之高分辨透射電子顯微鏡

簡介：

　　?高分辨透射電子顯微鏡：簡稱TEM,通過呈現材料的納米級結構，電鏡為我們提供了理解材料構成、結構和性能關系紐帶的方法，推動了技術進步，化學傳感器，靶向藥物遞送，高性能材料。主要應用于材料的形貌、內部組織結構和晶體缺陷的觀察；物相鑒定，包括晶胞參數的電子衍射測定；高分辨晶格和結構像觀察；納米微粒和微區的形態、大小及化學成分的點、線和面元素半定量和分布分析。磁性、非磁性樣品都可以?？梢杂^察的試樣種類：復型樣品；金屬、陶瓷和玻璃的塊體、薄膜和粉末試樣、適用于納米技術、材料、物理、生物、化學、環境、光電子等領域。

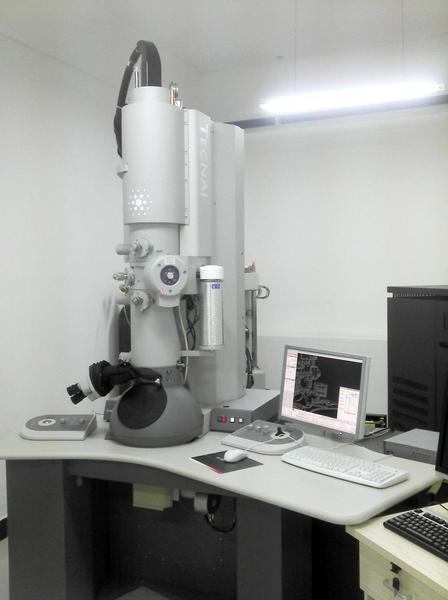

高分辨透射電子顯微鏡
儀器性能	點分辨率（Point resolution）：0.19nm，
	晶格分辨率（Lattice resolution）：0.14nm,
	STEM分辨率（STEM Resolution）：1.0nm,
	TEM模式束斑尺寸（TEM mode spot size）：20-200nm,
	放大倍數（Magnification）：50~1500000，
	連續可調加速電壓（Accelerating voltage）：160-200kV,
	極靴（Pole piece）：UHR,
	EDS分辯率（EDS energy resolution）：133eV,
	元素分析范圍（Elements detectable）：B5-U92

高分辨透射電子顯微鏡，形貌觀察是透射測試中最基本的測試項目，而且一般使用明場像進行形貌觀察。

1. 什么是明場像？

如果只允許衍射束中的透射束通過物鏡光欄成像，稱其為明場像；如果只允許某支衍射束通過物鏡光欄成像，則稱為暗場像。明場像是觀察樣品結構的主要成像方式，一般明場像的襯度和樣品中晶粒取向有關：當晶粒取向越接近于強衍射條件，此晶粒在明場像中的襯度越暗；當晶粒取向越遠離強衍射條件，此晶粒在明場像中的襯度越亮。因此TEM圖像也稱為“衍射襯度像”，或者“取向襯度像”。

2. 明場像有什么作用？

a. 如前所述，明場像中晶粒的襯度與晶粒取向有關，而一般情況下相鄰晶粒之間的晶體取向是不同的，因此不同的晶粒有不同的襯度，我們?cè)诿鲌?chǎng)像中能夠得以區別不同的晶粒，從而可以進行晶粒尺寸統計。

b. 當晶體中存在畸變時，晶內某些區域的晶體學取向會發生微小的變化，從而在明場像中產生襯度上的差別。因此利用明場像可以觀察點缺陷、線缺陷（位錯）、面缺陷（孿晶、層錯）等。

c. 基體和第二相的衍射條件一般也是不同的，因此稍有經驗的研究人員，都可以在明場像中觀察第二相的分布和第二相的尺寸。

d. 如果樣品是純非晶態的樣品，那就不存在衍射襯度或取向襯度了，只有質厚襯度。

3. 一般進行TEM形貌觀察，拍攝的都是明場像嗎？

這要看具體情況。不過對于經驗豐富的電鏡操作者，一般都是首先進行明場像觀察，尋找感興趣的區域，然后根據需要，進行其他的測試項目。

1. 什么是暗場像？

暗場像與明場像對應。如果只允許衍射束中的透射束通過物鏡光欄成像，稱其為明場像；反之，如果只允許某支衍射束通過物鏡光欄成像，則稱為暗場像。暗場像中的襯度則與選擇哪支衍射束成像有關。一個晶粒內，在雙光束衍射條件下，明場像與暗場像的襯度恰好相反。

2. 暗場像有什么作用？

a. 暗場像中的襯度則與選擇哪支衍射束成像有關，因此我們可以通過暗場像分析某支衍射束對應的形貌或樣品區域。

b. 利用暗場像，可以對晶體缺陷或第二相成像。

c. 利用暗場像，可以統計晶粒尺寸。特別是通過塑性變形產生的細晶結構，由于畸變嚴重，導致明場像下的晶粒形貌不明顯，而利用暗場成像，可以更準確地統計晶粒尺寸。

1. 什么是高分辨像？

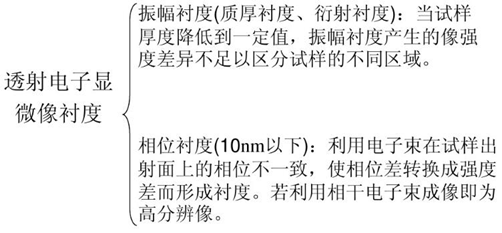

TEM明場像和暗場像都是利用“振幅襯度”成像。高分辨像則是利用“相位襯度”成像。很多時候，高分辨像被稱為“晶格條紋像”。從TEM操作的角度，當圖片標尺小于10 nm時，得到的圖像就是高分辨像。

如果要得到清晰的高分辨圖像，不同材料的操作難度是不同的。對于納米顆?；蛘呒{米晶材料，一般直接放大的高倍下即可得到高分辨圖像。但是對于多數材料而言，需要轉正低指數帶軸，將厚度方向的“一串原子”對齊到平行于電子束方向，才能得到清晰的高分辨圖像。

2. 高分辨圖像有什么用？

a. 對于納米顆粒和納米晶材料，通過高分辨，可以對單個顆?；蚓Я＿M(jìn)行取向、物相分析。

b. 對于大顆?；虼缶Я２牧?，一般通過選區電子衍射就可以分析晶粒取向、物相，高分辨只是看起來“更直觀”，可以用來發更高檔次的論文。

c. 對于晶界、相界等界面，經常會用高分辨圖像分析界面處的原子排列情況。但是通常只有共格界面才能得到理想的成像效果。

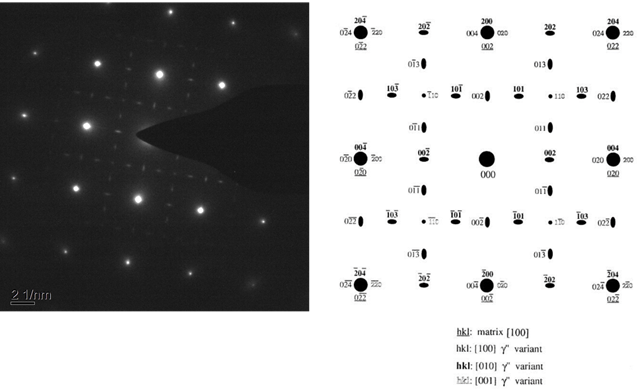

1. 什么是選區電子衍射（SAED）？

選區電子衍射借助設置在物鏡像平面的選區光欄，可以對產生衍射的樣品區域進行選擇，并對選區范圍的大小加以限制，從而實現形貌觀察和電子衍射的微觀對應。

電子衍射和X射線衍射一樣，也遵循布喇格公式2dsinθ=λ。當入射電子束與晶面簇的夾角θ、晶面間距和電子束波長λ三者之間滿足布喇格公式時，則沿此晶面簇對入射束的反射方向有衍射束產生。電子衍射雖與X射線衍射有相同的幾何原理。

2. 選區電子衍射有什么用？

1)根據電子衍射花樣斑點分布的幾何特征，可以確定衍射物質的晶體結構; 再利用電子衍射基本公式1Z，可以進行物相鑒定。

2)確定晶體相對于入射束的取向。

3)在某些情況下，利用兩相的電子衍射花樣可以直接確定兩相的取向關系。

4)利用選區電子衍射花樣提供的晶體學信息，并與選區形貌像對照，可以進行第二相和晶體缺陷的有關晶體學分析，如測定第二相在基體中的生長慣習面、位錯的柏氏矢量等。

高分辨透射電子顯微鏡-能譜點分析

1. 能譜分析的原理？

各種元素具有自己的X射線特征波長，特征波長的大小則取決于能級躍遷過程中釋放出的特征能量△E，能譜分析就是利用不同元素X射線光子特征能量不同這一特點來進行成分分析的。

在多數情況下是將電子束只打到試樣的某一點上，得到這一點的X射線譜和成分含量，稱為點分析方法。

2. 能譜分析的用途？

1）定性分析：EDS的譜圖中譜峰代表樣品中存在的元素。定性分析是分析未知樣品的第一步，即鑒別所含的元素。如果不能正確地鑒別元素的種類，最后定量分析的精度就毫無意義。通常能夠可靠地鑒別出一個樣品的主要成分。定性分析又分為自動定性分析和手動定性分析，其中自動定性分析是根據能量位置來確定峰位，直接單擊“Peak ID”按鈕，即可在譜的每個峰位置顯示出相應的元素符號。自動定性分析識別速度快，但由于譜峰重疊干擾嚴重，會產生一定的誤差。

2）定量分析：定量分析是通過X射線強度來獲取組成樣品材料的各種元素的濃度。根據實際情況，人們尋求并提出了測量未知樣品和標樣的強度比方法，再把強度比經過定量修正換算成濃度比。最廣泛使用的一種定量修正技術是ZAF修正。

高分辨透射電子顯微鏡-能譜線分析

1. 能譜線分析的原理？

各種元素具有自己的X射線特征波長，特征波長的大小則取決于能級躍遷過程中釋放出的特征能量△E，能譜儀就是利用不同元素X射線光子特征能量不同這一特點來進行成分分析的。

如果將電子束沿著某條線段進行掃描，同時收集每點處的能譜，得到沿著這條線段，各元素的成分及含量分布，稱為能譜線分析方法，也稱為能譜線掃。

2. 能譜線分析的用途？

　　分析沿著某條線段，各元素的成分及含量分布。

高分辨透射電子顯微鏡-能譜面分析

1. 能譜面分析或能譜面掃的原理？

能譜分析就是利用不同元素X射線光子特征能量不同這一特點來進行成分分析的。

如果將電子束在某一矩形區域內進行掃描，同時收集每點處的能譜。得到這一矩形區域內，各元素的成分及含量分布，稱為能譜面分析方法，也稱為能譜面掃。

2. 能譜線分析的用途？

分析沿著某一矩形區域，各元素的成分及含量分布。
