測試儀器：掃描電子顯微鏡（SEM）

測試儀器之掃描電子顯微鏡

前言：

　　掃描電鏡（SEM）已經成為材料表征時所廣泛使用的強有力工具。而且因?yàn)椴煌瑧?yīng)用中使用的材料尺寸都在不斷減小，這在近幾年尤其如此。本篇文章中，我們將描述掃描電鏡 SEM 的主要工作原理。

顧名思義，電子顯微鏡使用電子成像，就像光學顯微鏡利用可見光成像。一臺成像設備的最佳分辨率主要取決于介質的波長。由于電子的波長比光波長小得多，電子顯微鏡的分辨率要優于光學顯微鏡。實際上通常超過1000 倍。

掃描電鏡SEM的應用范圍：

應用范圍：固體樣品的微觀形貌、結構，樣品的微區元素成分、線分布、面分布，廣泛應用于納米技術、材料、物理、化學、環境科學等領域。

掃描電鏡 SEM 如何工作？
我們著重講述掃描電鏡 SEM。SEM如圖一所示，在這種的電子顯微鏡中，電子束以光柵模式逐行掃描樣品。首先，電子由腔室頂端的電子源（俗稱燈絲）產生。電子束發射是因?yàn)闊崮芸朔瞬牧系墓瘮?shù)。他們隨后被加速并被帶正電的陽極所吸引。您可以在這篇指導中找到更多關于燈絲分類以及其特征的詳細描述。

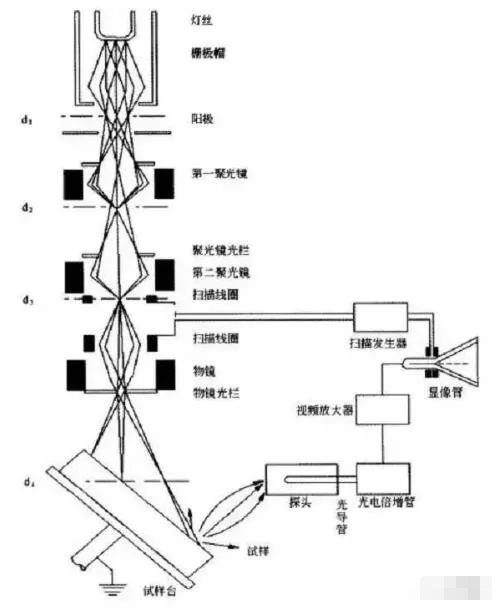

圖一

掃描電鏡的結構及主要性能

掃描電鏡的結構及主要性能   掃描電鏡可粗略分為鏡體和電源電路系統兩部分。鏡體部分由電子光學系統、信號收集和顯示系統以及真空抽氣系統組成。（如圖二所示）

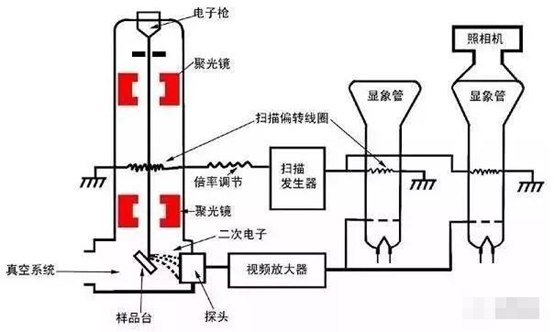

圖二： SEM 基本結構示意圖

整個電子腔需要處于真空環境中。像所有的電子顯微鏡部件一樣，為了保持真空并且防止污染、震動和噪聲，燈絲被密封在一個特殊的腔室中。真空不僅可以保持燈絲不受污染，也可以讓使用者獲得高分辨率。如果缺乏真空，其它原子和分子就會存在于腔室中。他們和電子相互作用就會導致電子束偏轉，成像質量降低。此外，高真空增加了腔室中探頭的電子接收效率。

電子路徑是如何控制的?
與光學顯微鏡類似，掃描電鏡 SEM 使用透鏡來控制電子的路徑。因?yàn)殡娮硬荒芡高^(guò)玻璃，這里所用的是電磁透鏡。他們簡單的由線圈和金屬極片構成。當電流通過線圈，就會產生磁場。電子對磁場十分敏感，電子在顯微鏡腔室的路徑就可以由這些電磁透鏡控制——調節電流大小可以控制磁場強度。通常，電磁透鏡有兩種：

會聚鏡，電子通往樣品時首先遇到的透鏡。會聚鏡會在電子束錐角張開之前將電子束會聚，電子在轟擊樣品之前會再由物鏡會聚一次。會聚鏡決定了電子束的尺寸（決定著分辨率），物鏡則主要負責將電子束聚焦到樣品上。掃描電鏡的光路系統同樣還包含了用于將電子束在樣品表面光柵化的掃描線圈。在許多時候，孔徑光闌會結合透鏡一起控制電子束大小。這些 SEM 的主要部件如圖1 所示。

掃描電鏡 SEM 都產生了哪些電子？
電子與樣品的相互作用會產生不同種類的電子、光子或輻射。對于掃描電鏡 SEM 來說，用于成像的兩類電子分別是背散射電子 (BSE) 和二次電子 (SE)。背散射電子來自于入射電子束，這些電子與樣品發生彈性碰撞，其中一部分反彈回來，這就是背散射電子。另一方面，二次電子則來自于樣品原子：它們是入射電子與樣品發生非彈性碰撞所產生的。

BSE 來自于樣品的較深層區域，而 SE 則產生于樣品的表面區域。因此，BSE 和 SE 代表不同的信息。BSE 圖像對原子序數差異非常敏感：材料的原子序數越大，對應在圖像中就越亮。

SE 圖像可以提供更豐富的表面信息——如圖三 所示。在許多顯微鏡中，X 射線檢測也被廣泛用于進行樣品的元素分析，這種射線產生于電子與樣品的相互作用。每種元素產生的 X 射線都有特定的能量，X 射線就相當于元素的指紋。因此，通過檢測未知組分的某樣品出射的 X 射線的能量，就可以確定該樣品所包含的各種不同元素。

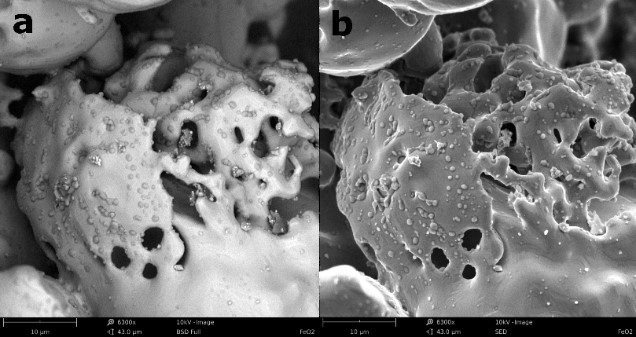

圖三.拍攝的 FeO2 顆粒的 BSE 圖像 (a) 和 SE 圖像 (b)

掃描電鏡（SEM）是怎么樣檢測樣品的信息的

掃描電鏡（SEM）是一種用途廣泛的科學儀器，它可以根據用戶的需求提供樣品不同類型的信息。在這里我們將闡述在掃描電鏡（SEM）中產生的不同類型的電子，它們是如何被檢測出來的，以及它們可以提供的信息等。

電子顯微鏡是通過電子束來成像的。在圖四中，您可以看到電子與物質相互作用所產生的各種信號，所有這些不同類型的信號攜帶著關于樣品的不同的有用信息，由電子顯微鏡的操作人員根據需要選擇接收的信號。

例如在透射電鏡（TEM）中，正如它的名字所示，檢測到的信號是透過樣品的電子，會提供樣品內部結構的信息。在掃描電鏡（SEM）下，通常需要檢測兩種類型的信號：背散射電子（BSE）和二次電子（SE）。

圖四：電子與物質相互作用區域，產生不同類型的信號

背散射電子的成像（BSE）

這種類型的電子來源于相互作用體積內的一個寬廣區域。它們是入射電子與物質原子彈性碰撞的結果，這導致了入射電子軌道的變化?？梢园讶肷潆娮优c物質原子碰撞看作是所謂的“臺球”模型，小粒子（入射電子）與較大的粒子（原子）相撞。較重的原子比輕原子更容易散射電子，從而產生更強的信號，因此背散射電子到達探測器的數量與物質的原子序數成正比。這種背散射電子（BSE）數量對原子序數的依賴幫助我們區分不同的成分區域，提供了樣本成分組成信息的成像。此外，BSE圖像還可以提供關于樣品晶相、形貌和磁場等有價值的信息。

最常見的BSE探測器是包含p-n結的固態探測器，其工作原理是利用逸出樣品后被探測器吸收的背散射電子產生的電子空穴對為基礎。這些電子空穴對的數量取決于背散射電子的能量。p- n結連接到兩個電極上，其中一個電極吸引電子，另一個吸引空穴從而產生電流，電流大小取決于所吸收的背散射電子的數量。

BSE檢測器位于樣品上方，與入射電子束形成“甜甜圈”排列，它們由對稱分離的部分組成，以便最大限度地收集背散射電子。當所有的部分都被啟用時，圖像的對比度描繪了樣品的原子序數信息。通過只啟用探測器的特定象限，圖像反應樣品的形貌信息。

二次電子

相反，二次電子來源于樣品表面和接近表面的區域。它們是入射電子束與樣品之間非彈性散射的結果，其能量比背散射電子低。二次電子對于樣品表面的細節反映非常有用，如圖四所示：

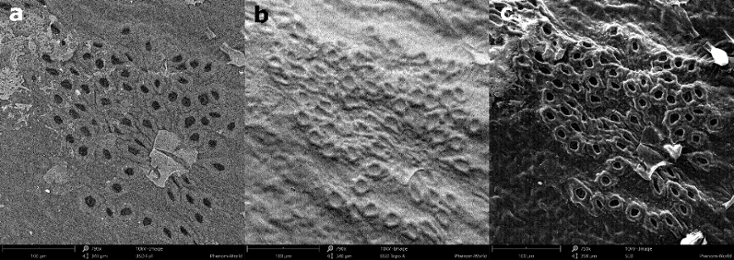

圖五：葉子的成像：a）背散射成分像（BSD） b）背散射形貌像（BSD） c）二次電子像

E-T型探測器是最常用的二次電子探測器。它由一個法拉第籠內的閃爍體組成，它帶正電可以吸引二次電子。之后閃爍體加速電子并將它們轉換成光，然后到達光電倍增管進行放大，二次電子檢測器以一定的角度被放置在樣品室的一側，有助于提高二次電子的檢測效率。

這兩類電子是掃描電鏡（SEM）用戶最常用的成像信號。并非所有的SEM用戶都只需要一種類型的信息，因此擁有多個探測器的表征功能使SEM成為一種通用的工具，可以為許多不同的應用提供有價值的解決方案。

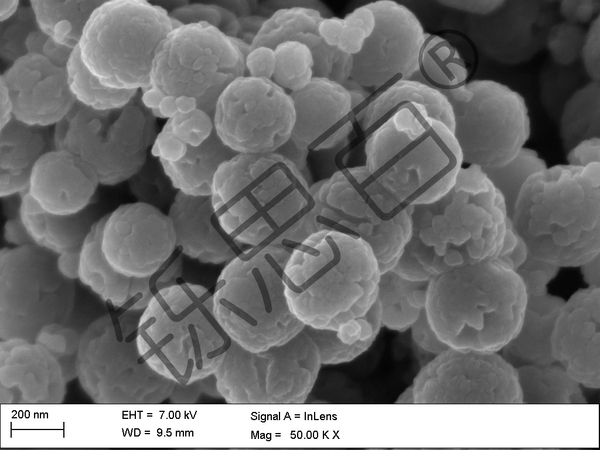

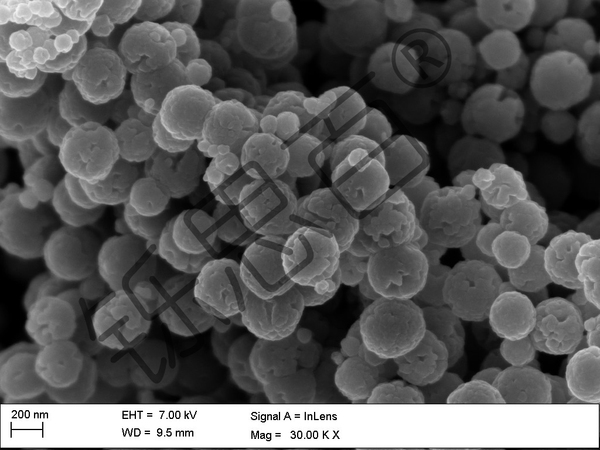

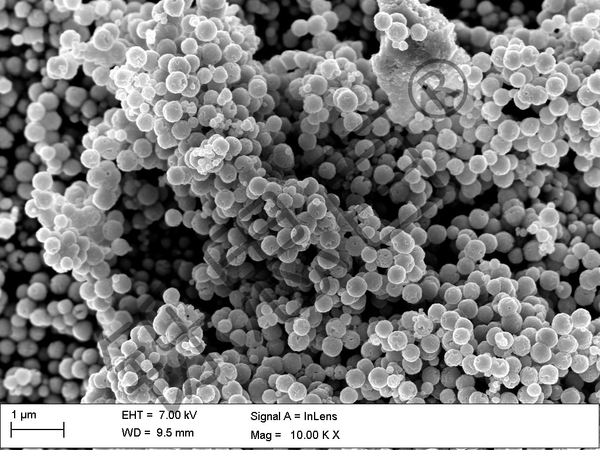

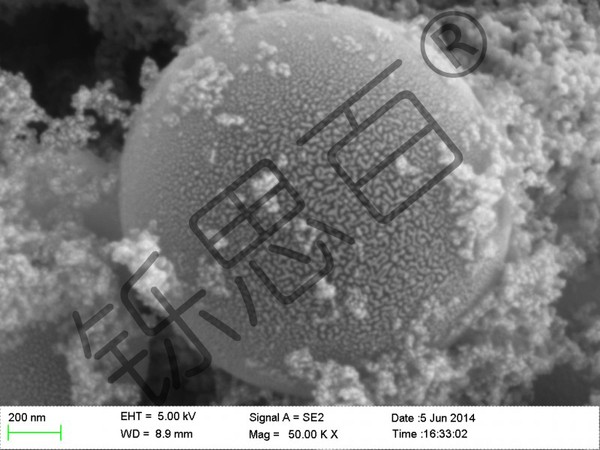

圖五.掃描電鏡，磁性樣品形貌

掃描電鏡SEM在材料學中的應用

試樣制備技術和透射電鏡相比，掃描電鏡試樣制備比較簡單。在保持材料原始形狀情況下，可以直接觀察和研究試樣表面形貌及其它物理效應（特征），這是掃描電鏡的一個突出優點。掃描電鏡的有關制樣技術是以透射電鏡、光學顯微鏡及電子探針X射線顯微分析制樣技術為基礎發展起來的，有些方面還兼具透射電鏡制樣技術，所用設備也基本相同。但因掃描電鏡有其本身的特點和觀察條件，只簡單地引用已有的制樣方法是不夠的。

掃描電鏡的特點是：

①、觀察試樣為不同大小的固體（塊狀、薄膜、顆粒），并可在真空中直接進行觀察。

②、試樣應具有良好的導電性能，不導電的試樣，其表面一般需要蒸涂一層金屬導電膜。

③、試樣表面一般起伏（凹凸）較大。

④、觀察方式不同，制樣方法有明顯區別。

⑤、試樣制備與加速電壓、電子束流、掃描速度（方式）等觀察條件的選擇有密切關系。

上述項目中對試樣導電性要求是最重要的條件。在進行掃描電鏡觀察時，如試樣表面不導電或?qū)щ娦圆缓?，將產生電荷積累和放電，使得入射電子束偏離正常路徑，最終造成圖像不清晰乃至無法觀察和照相。

塊狀試樣制備

導電性材料：主要是指金屬，一些礦物和半導體材料也具有一定的導電性。這類材料的試樣制備最為簡單。只要使試樣大小不得超過儀器規定（如試樣直徑最大為φ25mm，最厚不超過20mm等），然后用雙面膠帶粘在載物盤，再用導電銀漿連通試樣與載物盤（以確保導電良好），等銀漿干了（一般用臺燈近距離照射10分鐘，如果銀漿沒干透的話，在蒸金抽真空時將會不斷揮發出氣體，使得抽真空過程變慢）之后就可放到掃描電鏡中直接進行觀察。

非導電性材料：試樣的制備也比較簡單，基本可以像導電性塊狀材料試樣的制備一樣，但是要注意的是在涂導電銀漿的時候一定要從載物盤一直連到塊狀材料試樣的上表面，因?yàn)橛^察時候電子束是直接照射在試樣的上表面的。

粉末狀試樣的制備

首先在載物盤上粘上雙面膠帶，然后取少量粉末試樣在膠帶上的靠近載物盤圓心部位，然后用洗耳球朝載物盤徑向朝外方向輕吹（注意不可用嘴吹氣，以免唾液粘在試樣上，也不可用工具撥粉末，以免破壞試樣表面形貌），以使粉末可以均勻分布在膠帶上，也可以把粘結不牢的粉末吹走（以免污染鏡體）。然后在膠帶邊緣涂上導電銀漿以連接樣品與載物盤，等銀漿干了之后就可以進行最后的蒸金處理。

溶液試樣的制備

對于溶液試樣我們一般采用薄銅片作為載體。首先，在載物盤上粘上雙面膠帶，然后粘上干凈的薄銅片，然后把溶液小心滴在銅片上，等干了（一般用臺燈近距離照射10分鐘）之后觀察析出來的樣品量是否足夠，如果不夠再滴一次，等再次干了之后就可以涂導電銀漿和蒸金了。

制樣要求：

樣品尺寸要求：塊狀樣和生物樣，直徑小于26mm，高度小于15mm（樣品中不得含有水分）

粉末樣>0.02g
