XPS怎么樣測定鋰離子電池的元素化學態及含量

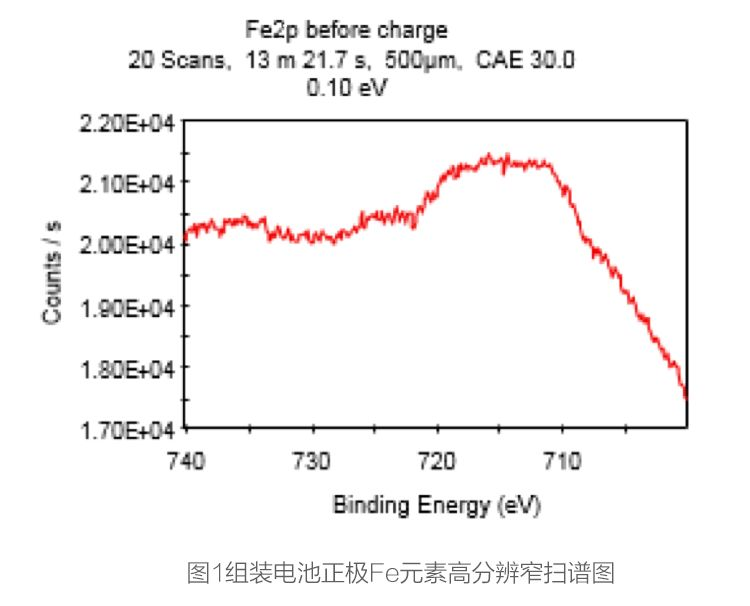

電池正極組裝是將磷酸鐵鋰(LiFePO4)、聚偏氟乙烯(PVDF)、導電劑炭黑及溶劑N-甲基吡咯烷酮(NMP)按照一定比例混合后，涂敷在鋁箔上組成鋰電池正極。在電池充放電研究過程中正極中Fe元素組成和化學態分析是研究的重點之一，XPS是這一過程研究常用的表征方法。但是，如圖1所示，在XPS表征中由于PVDF中F元素的F1s損失峰會與磷酸鐵鋰的Fe2p譜峰產生譜峰重疊，因此在進行數據采集時不能觀察到明顯的Fe2p譜峰，無法進行鐵元素化學態的判定與定量分析。針對這一問題，Avantage軟件獨有的NLLSF擬合功能能很好的解決這一問題。

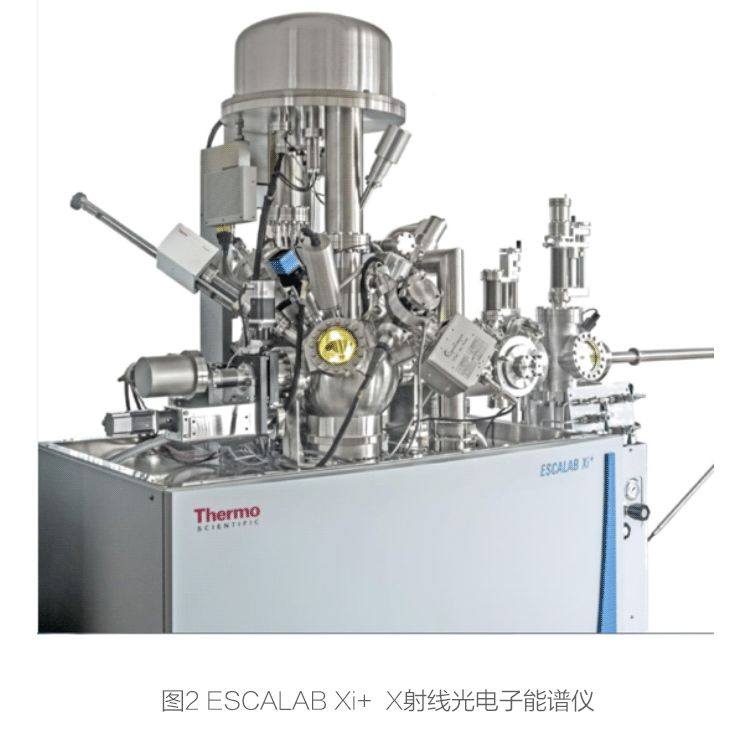

選擇ESCALAB Xi+光電子能譜儀進行測試，儀器外觀見圖2。為消除樣品荷電效應開啟標準模式的中和槍。測試時使用單色化X射線源，500微米束斑。

4.1 PVDF及LiFePO4數據采集

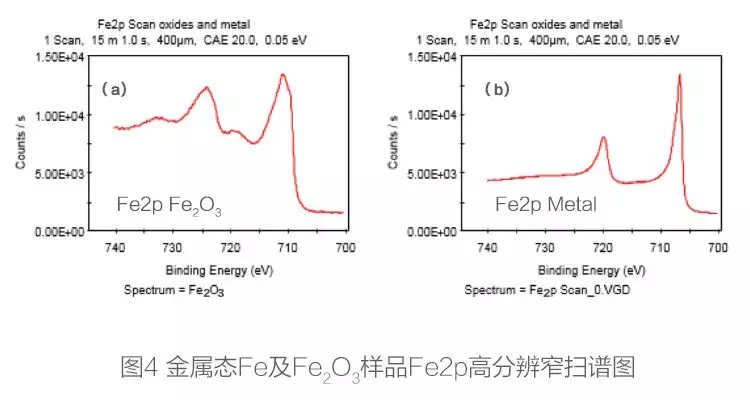

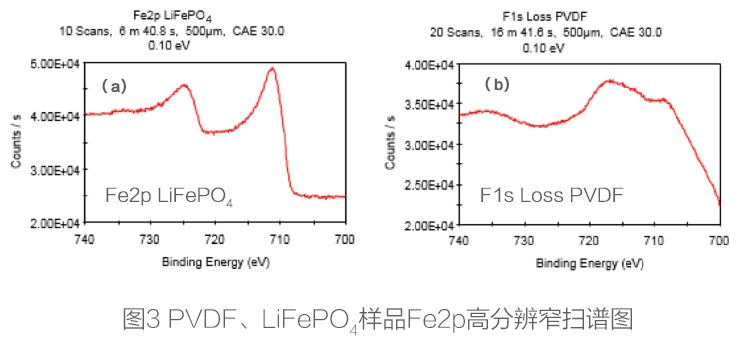

對PVDF及LiFePO4樣品代表性點進行數據采集(如圖3所示)，發現PVDF樣品F元素的F1s能量損失峰在700-740eV之間，且譜峰較寬，峰形不規則(如圖b所示)；由譜圖可看到LiFePO4樣品的Fe2p譜峰有特定的峰形形狀；其峰形明顯有別圖4中金屬態Fe2O3(a)及Fe(b)。

4.2 數據分析

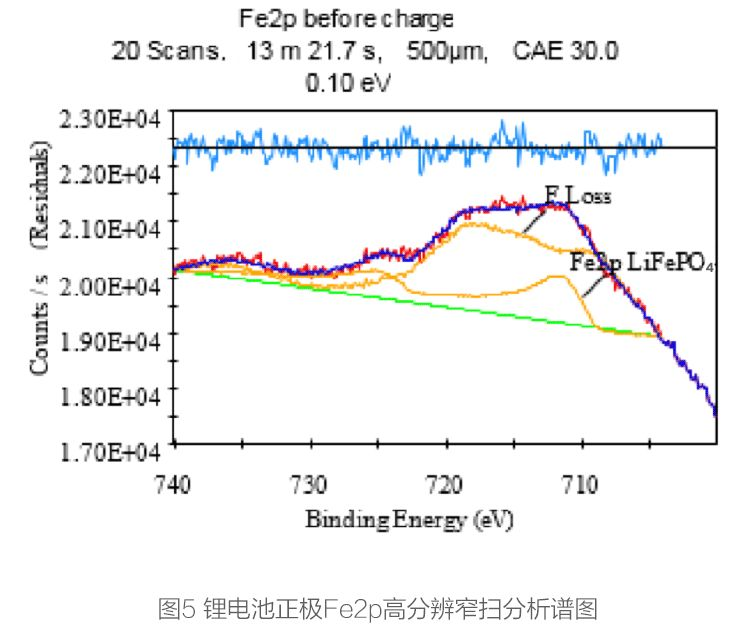

在采集參考樣品的前提下，利用Avantage軟件特有的NLLSF功能對組裝電池正極樣品Fe2p譜峰進行數據分析，發現通過NLLSF擬合可將樣品中F1s能量損失峰的貢獻去掉，同時能明顯分辨出Fe元素正好處于LiFePO4的化學態，從而可進行更加準確地定量(如圖5所示)。

本案例在對鋰電池正極的分析過程中，面對Fe元素復雜譜峰重疊的情況，NLLSF擬合功能很好的解決Fe元素的分析問題，為鋰電池材料的表征分析提供一個新的解決方案，從而為廣大鋰電科研工作者提供更加真實的樣品結構組成數據，為鋰電池研究提供更加真實客觀的指導，助力鋰電池行業的發展。
